热处理变形，真是老生常谈。可奇怪的是，天天喊，天天出问题。这不，上个月车间里那批20CrMnTi的齿轮，渗碳淬火后，椭圆度超了0.25mm，三十多件直接报废。心疼不心疼？那批活够一台车床干半个月的。

说实话，变形这玩意儿，你越怕它越来劲。那些老师傅嘴上说‘没法避免’，可手里总有几招保命的本事。今天咱们就聊聊，变形到底怎么来的，以及我们能做点什么。

变形的根源：内应力在“搞事情”

材料工程师总爱说，热处理变形不可避免。这话没错，但咱们得搞清楚变形从哪来。内应力这玩意儿，看不见摸不着，但一直存在。毛坯铸造、锻造、机加工后，零件里头多少都藏着残余应力。你一加热，应力松驰；你一冷却，组织转变又产生新应力。两股应力搅在一起，零件就变形了。

更头疼的是，零件不同部位的截面厚薄不一样，加热和冷却的速度也不一致。举个简单例子，一个台阶轴，粗的地方和细的地方，升温速率差了好几倍。结果呢？粗部还没到转变温度，细部先转变了，体积膨胀，把轴弯了。

那几件齿轮就是典型。齿圈厚，薄壁腹板薄，淬火时腹板先冷，齿圈后冷，应力差直接让椭圆度失控。😤

齿轮渗碳淬火变形椭圆度测量示意图

而且，含碳量越高，马氏体相变引起的体积变化也越大。像高碳钢的轴承套圈，变形控制比低碳钢难得多。所以很多厂家在硬车之前，先做一次调质，把组织理顺，就是为了减小最终淬火时的变形。

💡判断变形趋势有个笨办法：把零件出问题的位置和加热方向、冷却方向对照起来，时间长了你就会发现，变形总是往某些特定方向跑。这不是玄学，是应力路径的规律。

装炉方式：一个最容易踩的坑

装炉方式：一个最容易踩的坑

说实话，很多变形问题不是工艺参数错了，而是装炉装错了。别笑，这是真事。有的操作工图省事，把轴类零件平放在炉底板上，一加热，自重就把轴压弯了。这样的事比比皆是。

正确做法是轴类零件尽量垂直悬挂，利用自重保持直线度。齿轮类零件也要尽量使厚度均匀的面垂直于加热方向，避免局部过热。装炉量也不能太贪，零件之间要留出气流通道，否则炉内温度不均匀，冷的地方躲在边角，淬火时冷速不均匀，变形就来了。

怎么判断装炉是否合理？看炉温均匀性。正规点的真空炉都会做九点测温，温差在±5℃以内算合格。可惜很多箱式炉连这个都不测，全凭感觉。你说，变形能不大吗？

💡经验：装炉时用些简易的工装夹具，比如专用的挂架、托盘，能省很多心。还有，炉子热区有波动，不是每个位置温度都一样，装炉前最好用炉温均匀性检测的数据，避开极端位置。

问：为什么同一炉零件，有的变形大，有的变形小？

答：除了装炉位置，零件本身的原始状态也影响。比如前道机加工的切削量、刀具磨损情况，都会在表层留下不同的残余应力。还有材料批次差异。所以同一炉出现差异很正常。

加热与冷却：变形控制的两把刀

加热要讲究策略。高合金钢或者形状复杂的零件，不能直接拉高温，得先预热。就像冬天穿冰鞋，直接跳进冰水里，脚会抽筋，零件也一样。分级加热能减小内外温差，从源头减少热应力。

冷却更是重头戏。淬火介质的特性直接决定变形趋势。水冷最快，但变形也最大；油冷温和一些，变形小；真空高压气淬呢？更均匀，变形更小。现在很多模具、齿轮用真空炉，气淬变形比常规油淬小一个数量级，但成本也高。

我自己经历过一次变形比例特别低的活，就是用了等温淬火。在下贝氏体区等温，零件整体温度均匀，组织转变同步进行，变形小得很。但等温淬火对设备要求高，不是所有厂都有。

还有一点：淬火介质温度以及搅动状态。介质不循环，零件周围会产生蒸汽膜，导致冷却不均匀。所以淬火槽的搅拌系统不能坏，坏了就别干淬火的活了。

现在的模拟软件越来越靠谱了，比如JMatPro加上有限元分析，能预先算出一个零件在淬火过程的温度场和相变分布。我们用了几次，变形趋势基本能对上。但软件终究是工具，你给它差的装炉数据，它照样算不准。

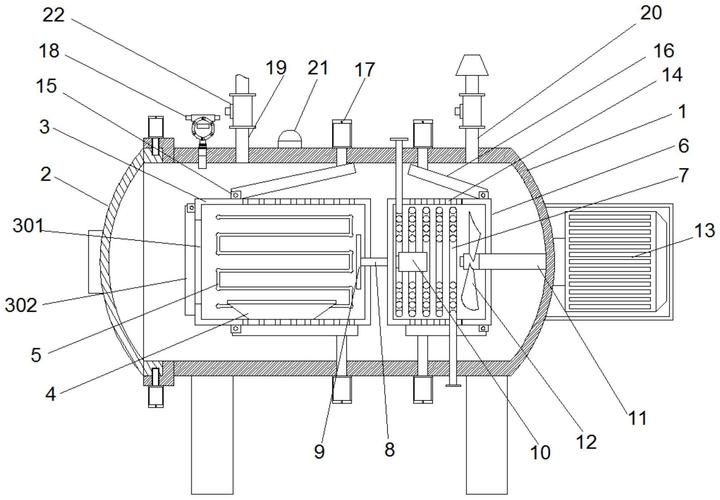

真空高压气淬炉装料截面图

问：水淬和油淬，变形能差多少？

答：这要看零件形状和材料。一般说来，相同条件下，油淬的变形大约是水淬的三分之一到二分之一。当然，冷却速度也慢，不能一概而论。比如碳钢大件，油淬可能淬不硬，只能水淬。所以是工艺选择问题。

校正与预防：变形了别慌，但要学会救

校正与预防：变形了别慌，但要学会救

变形了，不一定报废。校直是最后的手段。常见的有冷压校直、热点校直、回火校直。冷压校直简单粗暴，但容易留下裂纹隐患，如果是重要的承载件，谨慎。热点校直用氧乙炔火焰局部加热，产生塑性变形来矫直，要求操作者有经验。

回火校直比较稳妥，把零件压在夹具里，回火保温，利用蠕变释放应力。不过周期长，效率低。

✅预防才是王道。设计阶段就要考虑热处理变形，比如预留磨削余量，或者优化截面过渡圆角，避免急剧变化。工艺上，先做正火或退火，消除机加工应力，再进行最终热处理。很多厂图省事，跳过这道工序，后面问题不断。

还有一招，很多老师傅在用：对非对称零件，设计工艺孔或加工肋，人为调整断面均匀性。比如有的齿轮上开对称的槽，就能显著减小变形。但前提是不影响产品功能。

热处理变形控制，说到底是一门实践艺术，没有放之四海而皆准的公式。多记录数据，多总结规律，比看十本书都强。我现在每批活都留变形数据，几年下来，什么形状爱往哪边弯，心里基本有数。

好了，就说这些吧。热处理这行当，越干越觉得自己知道得少。变形问题尤其如此，但这也正是它的魅力所在，对吧？
