说实话，干了十几年机械制造，见过太多因为表面处理翻车的案例。明明图纸上标得清清楚楚，结果供应商做出来就是各种问题。你要问表面处理到底有多重要？这么跟你说吧，同样一款零件，处理得好能用十年，处理不好三个月就锈穿。别觉得我夸张，都是血泪教训。

一、别迷信“镀铬”了！先分清你是要防腐还是耐磨

很多人一提到表面处理就想到镀铬。没错，硬铬耐磨，装饰铬好看。但你要知道，镀铬工艺现在环保限制越来越严，而且铬层有微裂纹，在腐蚀环境里反而容易出问题。更别说六价铬的毒性了，欧洲很多地方早就禁了。

所以，第一步不是选工艺，而是明确需求。你是要防锈？还是耐磨？还是单纯为了好看？这仨方向差得远了去了。

防腐场景：首选锌镍合金、热浸镀锌、甚至简单的磷化加封闭。别小看磷化，做得好配合封闭剂，盐雾试验几百小时没问题。

耐磨场景：硬镀铬还是有一席之地的，但更有潜力的是HVOF热喷涂（超音速火焰喷涂）、渗碳渗氮、还有PVD碳化钨涂层。尤其是HVOF，用在液压杆上，耐磨耐腐蚀性能甩镀铬几条街。

💡 记住：工艺没有绝对的好坏，只有合不合适。

液压缸活塞杆HVOF热喷涂涂层截面图

二、前处理比你想的更重要——90%的瑕疵都出在这里

你以为表面处理就是最后喷层漆？天真！我见过太多人，前期加工搞得光鲜亮丽，结果前处理随便用水冲一冲就送去电镀，最后起皮、麻点，哭都来不及。

前处理包括除油、除锈、酸洗、喷砂、抛丸等等。每一步都有坑。

举个例子，酸洗时间过长，氢脆能让高强度螺栓在装配时就断裂。别问我怎么知道的，我们厂当年报废过整整一批。

还有喷砂，砂子的目数、风速、距离都影响粗糙度。粗糙度太粗，涂层附着是好了，但外观难看；太细，又容易剥落。这玩意儿完全靠经验。

❗ 这里必须强调：前处理的质量直接决定了涂层寿命。别省那几道工序。

问：喷砂和抛丸是同一回事吗？

答：不是。喷砂是用高压空气把砂粒吹上去，效果更细腻，主要用于除锈、粗化。抛丸是用高速旋转的叶轮把钢丸抛出去，力度大，主要用于消除应力、提高疲劳强度。你要是把抛丸用在薄板件上，直接打变形。

三、PVD和电镀，谁才是高端件的未来？

这几年PVD（物理气相沉积）火了。确实，PVD涂层硬度高，摩擦系数低，而且颜色漂亮，还能做玫瑰金、枪色之类的。但你也得知道它的短板——PVD是线性工艺，复杂内孔做不了。你夹个深孔件进去，孔壁根本镀不上。

电镀就不一样了，深镀能力好，内孔也能均匀覆盖。但电镀废水的处理成本，你现在低得下去吗？环保查得严，很多小电镀厂都关了，价格蹭蹭涨。

所以现在高端一点的场景，比如模具、刀具，很多用PVD。但批量的大件、结构件，还是电镀和喷涂的天下。各有各的活法。

精密模具PVD镀膜处理后的表面光泽细节图

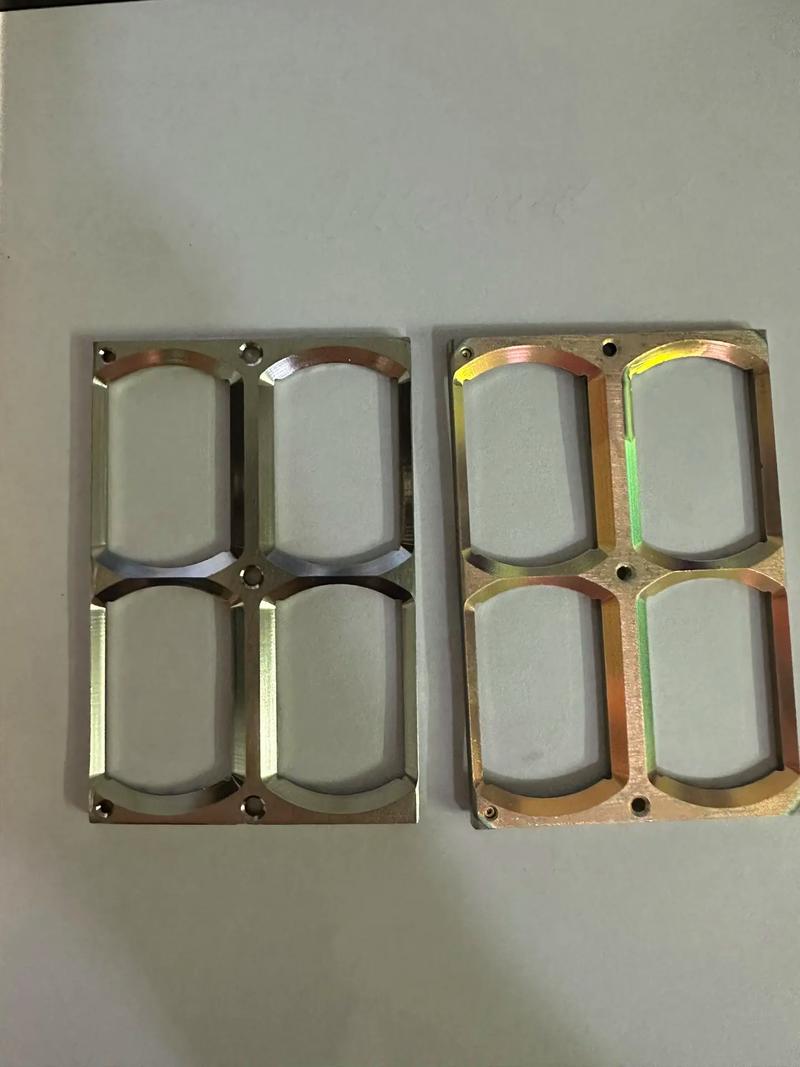

四、表面处理的成本陷阱：你以为在省钱，其实在亏钱

四、表面处理的成本陷阱：你以为在省钱，其实在亏钱

有些企业为了压缩成本，把表面处理厚度往下限调。比如镀锌层规定10微米，他给你镀8微米，盐雾试验死活过不了。然后客户退货，交期延误，罚款，损失的是几十倍的成本。

更坑的是，有些工艺看着便宜，比如油漆，但后患无穷。溶剂漆里VOC含量高，环保税交到你哭。粉末涂料环保，但膜厚不好控制，容易厚薄不均。

我的建议是，在设计阶段就让表面处理工程师参与进来。别等到图纸都发下去了，再来改工艺，那才是真烧钱。

五、怎么验证表面处理好不好？别光凭肉眼

五、怎么验证表面处理好不好？别光凭肉眼

你拿到镀锌件，看着亮闪闪的，就以为没事了？错了。用膜厚仪一测，厚度不够的比比皆是。还有附着力，用划格法，胶带一拉，掉漆的直接报废。

盐雾试验是最常见的耐蚀性测试，但别迷信多少小时。同样的中性盐雾，跟实际环境的腐蚀机理未必一致。之前有个客户要求500小时盐雾，结果我们用锌镍合金镀层轻松过了，他还怀疑我造假。

💡 建议：金相显微镜看看涂层截面，这是最直接的。别怕费事，出了问题你更费事。

六、常见问题，一次性讲透

问：不锈钢还需要做表面处理吗？

答：看情况。304、316自身有耐蚀性，但如果你需要高硬度、黑色外观，或者高温抗氧化，那还得做处理。比如PVD黑色涂层或者渗氮。但注意，如果只是装饰，拉丝、抛光就够了，别花冤枉钱。

问：铝合金硬质阳极氧化后，尺寸会变大还是变小？

答：会变大。因为硬质阳极氧化膜的生成，实际上是铝基体被反应转化为氧化膜，体积膨胀。所以如果你有配合公差，阳极氧化前得留出余量。一般厚度按0.5倍膜厚预留。

好了，今天先聊到这儿。表面处理里头的门道，三天三夜说不完。你要是有具体问题，评论区见。我也会继续分享实战案例。
