说实话，电镀这活儿，看着不起眼，但真正干起来，门道多到让人头疼。很多老板以为买条线就能开干，结果呢？镀层起泡、露底、厚度不均，问题一个接一个。今天我就把自己的实战经验掏出来，聊聊电镀里头的那些坑。

先说说最常见的选择题：挂镀还是滚镀？别小看这个，选错了，后面全是泪。

一、挂镀和滚镀，别选错了生产线

挂镀，就是把零件一个个挂在挂具上，再放进槽子。适合大件、形状复杂的工件，比如汽车保险杠、阀门壳体。滚镀呢，把小零件扔进滚筒里，滚筒一滚，电流一通，零件互相摩擦着镀，效率高，但容易磕碰。像螺丝、垫片、小支架，基本都是滚镀。

但问题来了——很多中小厂子，就一条线，什么单都接。挂镀和滚镀混着用，结果呢？挂镀的电流密度和滚镀完全不一样，槽液配方也不能通用。你非要把小螺丝放到挂镀线上，那厚度不均匀，浪费药水；反过来，把大件扔进滚桶，碰撞出划痕，客户直接退货。

💡 所以我的建议很直接：先看你的产品结构。如果80%以上的零件是小件，直接上滚镀线；反之，选挂镀。别想着“通吃”，那是自找麻烦。

可能有人问：那挂镀和滚镀的成本差多少？

问：挂镀和滚镀哪个更经济？
答：这得分情况。滚镀单件成本低，因为可以一次性处理大量小零件，而且自动化程度高。挂镀虽然单件成本高，但适合高附加值的精密件。别光看表面成本，算上废品率和返工费，有时候挂镀反而更省钱。说白了，✅ 没有哪个更经济，只有哪个更适合你的订单。

二、镀层厚度控制：别迷信“越厚越好”

我见过太多客户，上来就要求“镀厚点，免得生锈”。听起来合理，对吧？但镀层太厚，问题更大。首先是附着力，镀层越厚，内应力越大，起皮甚至崩裂的风险成倍上升。尤其是镀铬，厚度超过0.5毫米，基本就废了。

再说成本，镀层每加一微米，电耗和药水成本都涨，而且电流效率还下降。你花了钱，反而把工件搞坏了，何苦呢？

其实电镀厚度是有标准的，比如镀锌层，普通环境8-10微米就够，严苛环境20微米封顶。不是你想多厚就多厚。

那怎么控制厚度呢？靠电流密度和时间计算，公式是厚度 = 电流密度×时间×电流效率×电化当量 / 密度。这个是基础，但实际中还要考虑槽液温度和添加剂浓度。我见过老师傅靠“手感”调电流，说实话，出了新手村就别这么干。

问：镀层厚度怎么检测才靠谱？

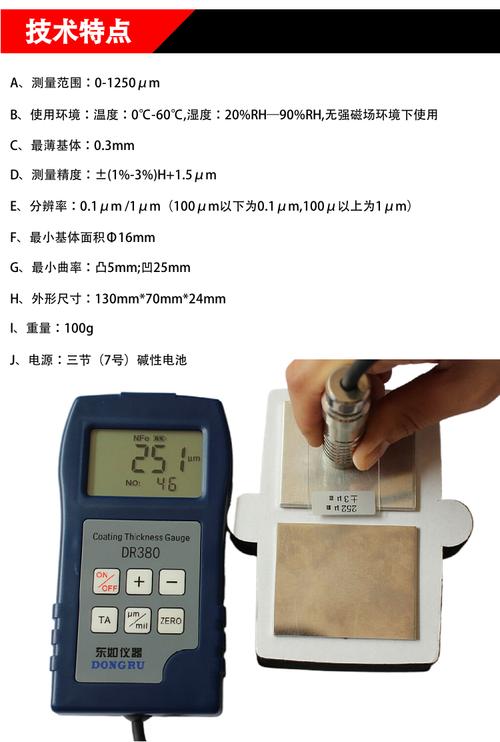

答：最常用的是磁性测厚仪和X射线荧光测厚仪。前者适合铁基体上的镀锌、镀铜，便宜实用；后者精度高，适合贵金属镀层。记住，测厚度不要只在零件的平面上测，拐角、凹槽这些位置才是关键，因为电镀时电力线分布不均，容易出现薄点。我以前吃过亏，平面厚度达标，结果棱角处露底，整个批次报废。

三、电镀常见缺陷与补救措施

下面这几样，算是电镀车间的“老熟人”了。你全见过？恭喜你，你的车间已经集齐了所有BUG。

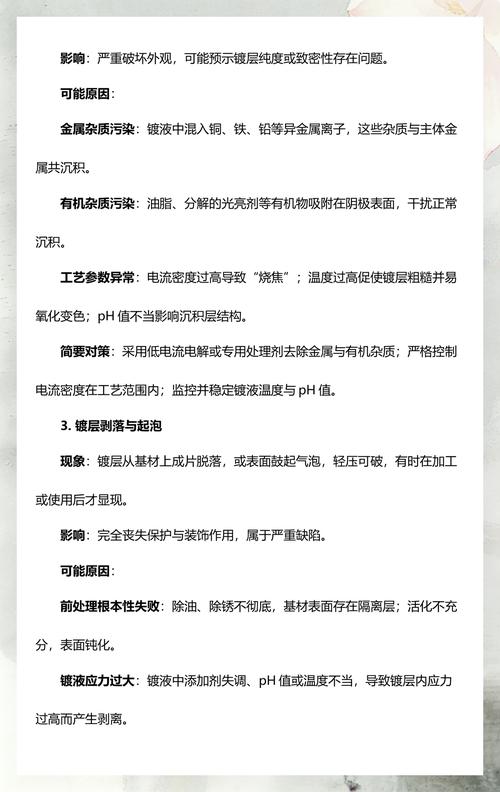

❗ 起泡：最常见。镀层下面有气泡，一碰就脱落。原因多半是前处理没做好，零件表面有油污或氧化皮。不是我说，很多厂为了赶进度，脱脂工序缩水，碱洗完直接进酸槽，这不出问题才怪。补救？只能退镀重镀，没别的办法。所以前处理脏一点，全工序都得擦屁股。

❗ 麻点：镀层表面一个个小坑。这往往是因为槽液不干净，有悬浮颗粒，或者电流密度太大，产生气泡附着。解决办法很简单：加强槽液过滤，降低电流密度，再不行就加湿润剂。事不大，但影响外观，客户肯定投诉。

❗ 露底：局部没镀上。螺纹、盲孔这种位置最容易出问题。气体残留或者屏蔽效应，电流走不到。对策是调整挂具位置，增加辅助阴极，或者采用脉冲电镀。说实话，脉冲电镀很多小厂不重视，觉得浪费钱，但真正用起来，均匀度提升不是一点半点。

另外还有一个容易被忽略的点——槽液维护。电镀不是“一劳永逸”的，药水也会累。每次生产前要化验主盐浓度、pH值、添加剂消耗量。我建议至少每两小时测一次pH，每天分析一次成分，别心疼那点化验费。

跟你们说个真实案例：我们之前有个客户，镀镍总是发暗，找谁都没用。后来我去他们车间一看，槽液已经浑浊得像米汤了，滤芯半年没换。换了滤芯，加了活性炭处理，立马恢复镜面光亮。有些问题，根本不是什么高深技术，就是懒。

好了，今天就聊这么多。电镀这行，细节决定成败，多踩几个坑就长记性了。你要是也有什么奇葩的镀层问题，不妨拿出来晒晒，说不定大家还能给你支个招。
