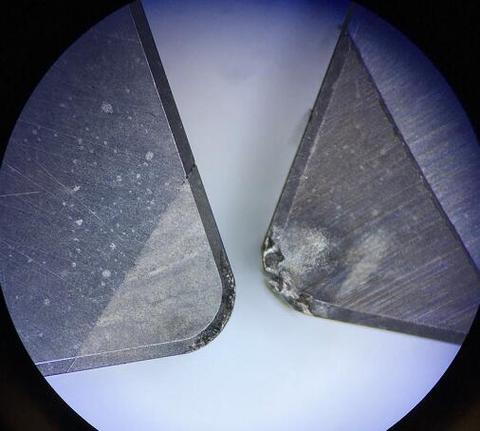

说实话，干机械加工这行，谁手里没几把好刀？但你要是真把刀具当“工具”看，那可就外行了。 刀具这玩意儿，说白了你机床的命根子。你机床再好，转速再高，刀不行，出来全是废品，急得人直跺脚。我见过太多人，买机床舍得花几十万，买刀片却抠抠搜搜，结果废品一堆，得不偿失。今天我就跟你聊聊刀具里那些门道，尤其是硬质合金刀具和数控车刀，别嫌啰嗦，真TM管用。 刚入行那会儿，我也犯过傻，以为一把刀打天下。结果车一根40Cr的轴，刀尖蹭两下就崩了，当时就懵了。后来才明白，刀具选型啊，就像找对象，得看“脾气”对不对。 ## 选错刀具，机床再好也白搭 你拿着加工铝合金的刀去车不锈钢，不崩才怪。不同材料的硬度和韧性，对刀具材质、几何角度、涂层要求完全不同。 比如车削45#钢，硬质合金刀片首选P类，也就是ISO标准的P10-P30。你要是用K类刀片，哪怕是金刚石的，也容易黏刀，切削热排不出去，工件表面那叫一个毛糙。 **这里头有个总被忽略的玩意儿——刀片刃口的钝化处理。** 你以为新刀片买回来直接装就能用？怕是在做梦。刃口太锋利，微崩刃概率大增；太钝，切削阻力大，容易震动。得用钝化机在家处理一下，刃口修成圆角，寿命能翻一倍。 问：为什么同样的活，别人家刀具寿命比我高出一倍？ 答：八成是你没管好切削液。切削液浓度、流量、喷射位置，直接影响散热和润滑。你见过有人用油基切削液车不锈钢的吗？那玩意儿冷却差，刀片热裂纹来得特别快。换成水基乳化液，喷到刀尖和工件接触区，寿命立马暴涨。 不过话说回来，光有刀片还不行，夹持刀柄也得够劲。液压刀柄比弹簧夹头好太多，刚性足，跳动小，尤其精加工，HTM转不动啊。 我们厂原来用ER夹头铣型腔，表面老是有些微小波纹，后来换液压刀柄，铣出来跟镜子一样光。所以别省那钱，刀柄是拿钱换精度。 ## 铣刀的那些坑，你踩过几个？ 铣刀嘛，最常见的就是整体硬质合金立铣刀，干钢料的粗铣用四刃，精加工用两刃，为了排屑。但你真的会选螺旋角？30°和45°差别大了去了，小螺旋角径向力大，适合粗加工；大螺旋角轴向力占优，对薄壁件友好，不容易让工件变形。 还有那种可变螺旋角铣刀，专门用来防振的，干长悬伸加工特别神。我试过一次，原来得降转速避震，换了这种刀，直接拉满，也没振。 数控铣床整体硬质合金立铣刀高速铣削加工实拍图 不过你注意，铣刀最怕的其实是积屑瘤。切削温度太高，切屑容易黏在刃口上，损伤表面。这时你得调高切削速度，让温度超过积屑瘤生成区间，或用涂层刀片。比如TiAlN涂层，耐热性杠杠的，干磨都行。 问：如何判断铣刀该换了？是看磨损带还是听声音？ 答：正常情况，磨损带VB值超过0.2mm就得换，但多少人有量具？告诉你个土办法，听声音。如果切削声音变得沉闷，或者有尖锐的断续声，马上停，看刃口。发白是磨损，发黑是烧伤。再有，看工件表面，出现不规则的亮带，也是刀片不行了。别硬撑，一把刀片才几块钱，废一个工件几百块没了。 ## 这些细节，决定你加工参数的成败 好多人觉得，切削速度越高越好，进给越低越好。这是大误区。每齿进给量太小，刀片反而在“刮”，不是“切”，刃口磨损超快。你查查刀片厂家的样本，每种刀片都有推荐的进给范围，别拍脑袋。 💡 还有，你可别忽略切削深度。吃刀量小于0.05mm，切削刃很难切入材料，表面会有挤压痕迹，容易引起让刀。粗加工吃刀量要大于刃口圆角，否则刃口提前失效。 对了，有个东西叫“最大切屑厚度”，它决定受力。铣的时候，如果切宽比切深小很多，你得注意切入角，别让刀尖承受过大冲击。 刀具磨损形态与刃口崩裂对比示意图 再啰嗦一句，用刀前最好把工件装夹牢靠。有时候你死活找不到振动原因，结果是压板没压实。有一次我干一个方形零件，表面振纹特别明显，怎么调都没用。最后发现，是虎钳根本没夹紧！唉，那叫一个憋屈。 说回正题，现在的数控刀具都带涂层，什么CVD、PVD，别听厂家吹得天花乱坠，得看加工工况。硬车削适合CVD金刚石，普通钢件用PVD-TiAlN就不错。还有，别忽略断屑槽的设计，槽型不同，断屑能力天差地别。排屑不畅，切屑缠刀，刀片照样碎。 ## 听老手一句劝：好好待你的刀 总之，刀就是你的伙伴，得摸清它的脾气。别光会换刀片，也要学会看刀座、刀盘的精度。每年检查一下主轴锥孔和刀柄的配合，别让拉钉松了。 你说，要是哪天刀柄夹不牢，转速一高，甩出来的刀片谁受得了？安全第一啊！ 好了，咱也不是给你上课，就是分享点实在的东西。趁现在机床还能跑，赶紧检查下你的刀具库，把那些杂牌刀片都扔了，换套正经硬质合金刀片，说不定你的加工效率直接翻番。到时候回来感谢我。
