先说结论。弹簧这玩意儿，看似简单，实则暗坑无数。很多工程师选型时，翻开样本，找到线径、外径、自由长度，算个刚度就下单了。结果呢？装机没几个月，断的断、趴的趴，自己被供应商和领导两头夹击。说实话，我见过太多类似的案例了。

弹簧的核心参数看着不多，但它们之间是强耦合的。刚度k=Gd^4/(8D^3n)，这个公式人人都会，但真正决定弹簧生死的，是最大剪切应力τ=8KFD/(πd^3)。很多时候刚度对了，应力却早就超了疲劳极限，寿命就是拼人品。

弹簧应力应变曲线与剪切应力分布图

选型第一性原理：不是刚度，而是应力

选型第一性原理：不是刚度，而是应力

你可能会问：刚度不是设计目标吗？对，但刚度只是宏观表现，应力才是微观本质。同样一根弹簧，把圈数减少，刚度就变大，但应力也会上升。如果你只盯着变形量是否满足要求，忽略应力校核——那迟早出事。

举个例子。某设备需要压缩弹簧，自由长度50mm，压缩到40mm时载荷要求50N，线径2mm，外径16mm，材料65Mn。算一下刚度是50N/10mm=5N/mm。然后选型软件一算，应力已经达到900MPa以上了。65Mn的疲劳极限大概400多MPa，你说能不断吗？

所以，选型第一步，不仅仅是算刚度，而是要综合计算应力，并对照材料的许用应力曲线。别偷懒。💡 推荐用硬版胡克定律，也就是曲度修正系数K的那些公式，务必考虑。

失效模式：疲劳断裂、应力松弛、还有腐蚀

失效模式：疲劳断裂、应力松弛、还有腐蚀

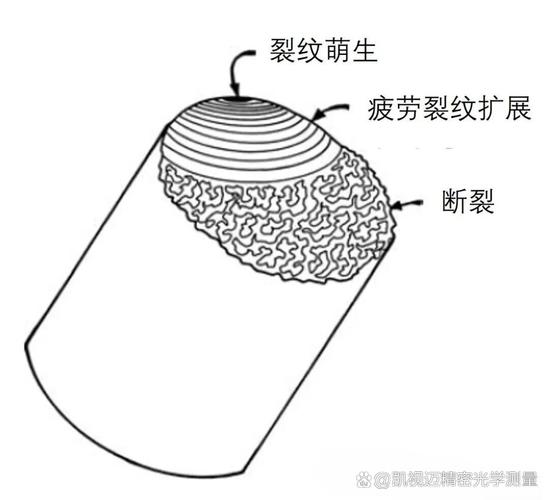

弹簧最常见的死法是疲劳断裂。循环载荷下，裂纹从表面萌生，然后扩展，最后咔嚓一声。影响因素包括表面缺陷、缺口、脱碳层、喷丸质量都不少。

第二种是应力松弛。比如某高温环境下工作的弹簧，刚开始还硬气，过几个月就“软”了——自由长度变短，预紧力下降。这是材料在应力作用下发生微塑性变形，温度越高越明显。❗ 如果是高温场合，一定要选耐热弹簧钢，比如30W4Cr2VA，或者干脆用Inconel。

第三种是腐蚀。对于潮湿或有化学介质的场景，普通弹簧钢就像活不过三集的配角。不锈钢弹簧也不是万能，要小心点腐蚀和应力腐蚀开裂。

这里多插一句，很多供应商在出厂报告上写的都是“按GB/T 1239.2标准”，可实际用的材料是不是真达标？谁知道呢？

制造工艺：冷卷和热卷，差的不只是温度

弹簧的制造工艺，直接决定你的寿命预期。冷卷适合线径≤8mm的，表面质量好，尺寸精度高，但残余应力也大，通常需要回火。热卷适合大直径、高载荷的，比如轧机、铁路用的那些大家伙，表面有氧化皮，需要后续处理。

喷丸强化是提升疲劳寿命的经典手段。它会在表面形成压应力层，阻挡裂纹扩展。同样的材料，喷丸和没喷丸，寿命能差好几倍。但注意，喷丸强度不够，等于白做，过度喷丸反而会把表面打出微裂纹。这里有经验的老师傅能精确控制。

还有一个很实用的技巧：强压处理。把弹簧压缩到并紧，保持一段时间，让表面产生塑性变形，从而建立残余压应力。很多汽车悬挂弹簧都这么做。✅ 这个方法几乎零成本，但效果显著。

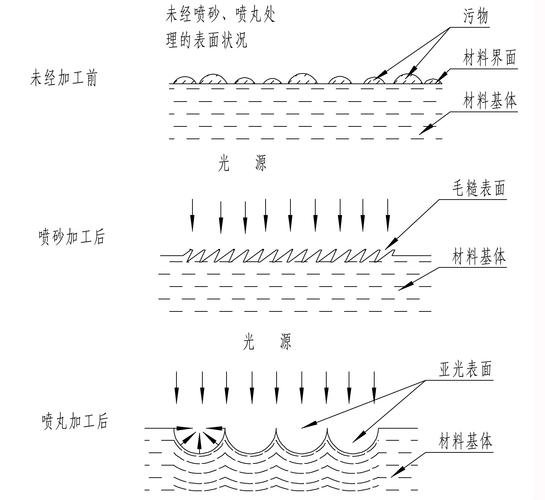

弹簧喷丸强化处理工艺示意图

测试与验收：别太相信报告

批量弹簧进场，你必须自己做抽检。不是看尺寸，而是测载荷-变形特性。用一台简单的压力试验机，把弹簧压到指定高度，测载荷是否在公差内。同时，有条件的话，做疲劳试验。

我记得有次供应商送了5000个弹簧，首检几个都合格，结果装上线，有的弹力忽大忽小。后面拆了一看，线径都差0.1mm。这种事，不怪供应商，怪自己没盯紧。

QA答疑：实战中大家爱问的几个问题

问：我的弹簧刚度算对了，但寿命还是短，为什么？
答：大概率是应力超限了。请重新计算最大剪切应力，并考虑曲度修正系数。此外，表面质量、端部结构（是否磨平）都会影响。如果都没问题，那就要怀疑材料本身了。

问：弹簧用久了变短，是不是疲劳引起的？
答：不一定。疲劳是会产生裂纹直至断裂，而变短多是由应力松弛造成的。尤其低温回火弹簧在常温下也会发生松弛，只是速度慢。解决思路是提高材料的抗松弛性能，或者设计时留出预压缩量。

问：不锈钢弹簧真的不锈吗？
答：不锈钢是指在特定介质中耐腐蚀性优于普通钢，但不是不锈。尤其304在含氯离子环境下会发生应力腐蚀开裂。选型时要根据介质，别盲目。

最后，弹簧这东西，说复杂也复杂，说简单也简单。关键是你要把它当一回事。别以为拿个手册查查就完事，多算一步应力，多做一次试验，能省很多售后烦恼。就这样吧，希望后面看到这条的人能少踩几个坑。
