前几天去一家给新能源车企供货的冲压厂，车间主任老张指着刚下线的铝合金车门内板，一脸苦笑：“你看这拉毛！模具才试模不到2000次，修模费都快赶上模具价了。”旁边800吨压力机轰隆一下，整个地面都在震。说实话，那画面让我瞬间回到十年前——当时也是这个厂，冲个简单的垫圈，废品率能到15%。现在进步了？当然！但新麻烦反而更扎心。

冲压，说白了就是金属板料的“暴力美学”。但冲压件绝不是砸出来的形状那么简单。尤其是现在，汽车圈疯卷轻量化，钢板越用越薄，强度却要越来越高。铝板、超高强钢、甚至镁合金……客户一边要你减重，一边要你保证刚度、碰撞安全。模具寿命唰唰往下掉，开裂起皱像家常便饭。❗这不是技术倒退，是现实给的设计反噬。

新能源汽车铝合金冲压件拉毛缺陷显微特写

材料在进化，冲压人的头发在退化

过去碳钢走天下，现在呢？DP800、DP1000，还有带涂层的热成形钢。铝板5系6系7系各有各的脾气。最坑的是回弹。高强钢的回弹量，仿真软件算得再好，实际一冲，角度偏差能让你怀疑人生。我们试过一种1180MPa的零件，回弹补偿了五轮，模具焊了又铣，铣了又焊——最后勉强过关，但交期晚了两个月。客户才不管这些，他们只看PPT上的节点。💡所以现在很多厂直接上伺服压力机，靠滑块运动曲线优化成形，甚至局部加热或冷却。不过设备贵啊，小厂根本玩不转。

问：冲压件精度现在到底能干到多少？
答：看什么材料、什么结构。普通民用车覆盖件，型面公差±0.5mm算正常；但像动力电池的防爆阀、极柱这些精密冲压件，厚度0.2mm的镍片，毛刺要求小于0.01mm，位置度0.05mm以内。要用连续模甚至精冲，每分钟几百冲次，靠光学筛选机全检。这不是冲压，是绣花。

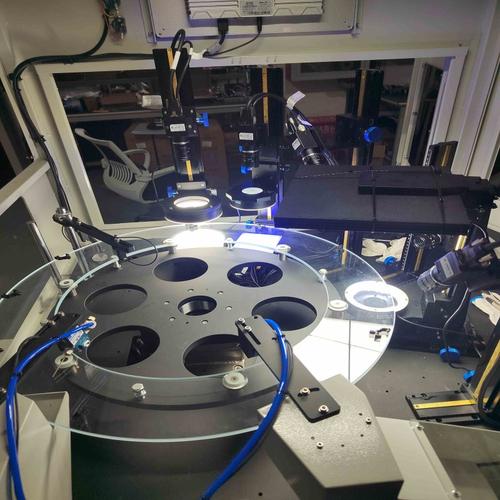

连续冲压模光学筛选机高速检测场景

模具：那个永远在背锅的幕后黑手

模具：那个永远在背锅的幕后黑手

冲压人最恨什么？模具拉毛！尤其冲铝件，铝屑粘在凸模上，几下就把零件划得惨不忍睹。镀钛涂层？DLC？试了一堆，贵得肉疼，效果也就那样。老张悄悄跟我说，他们现在给模具表面做微织构，激光加工出微米级凹坑存油——这个方法其实是跟轴承学的，靠谱，成本可控。所以说，跨行抄作业有时候是救星。

另外，模具材料的选错也得哭。冲高强钢，冷作模具钢扛不住，得用粉末高速钢或硬质合金，但韧性又差，崩刃。热处理也得跟上，深冷处理现在几乎成标配。不过话说回来，再好的钢，设计不合理也白搭。比如圆角半径取小了，应力集中，模具裂给你看。❗我发现，很多年轻工程师过于依赖软件，连“拉延筋”阻力怎么调都搞不清。基础不牢，地动山摇。

问：冲压件开裂了怎么办？能在线解决吗？
答：在线调整空间很小。一般先看压边力，是不是大了？放点间隙试试。如果是铝板或高强钢，可能材料本身延伸率不够，那就得改工艺：加一道拉延工序，或者改用液压成形、热冲压。但模具已经开了，改起来太伤。所以现在流行CAE全工序仿真，提前预测破裂、起皱，甚至结合AI优化成形参数。仿真不是万能，但没有仿真万万不能——至少能少走70%的弯路。

自动化与检测：真的有人还在用眼睛看吗？

没人了！年轻人不进车间，老师傅都快退休。逼得全行业搞自动化。机械手送料、机器人码垛，这都不新鲜。新鲜的是视觉检测，AI识别缺陷。我们一条线，8台相机，节拍12件/分钟，一个划伤都逃不掉。数据直接上传MES，谁压的、压力多少、模具哪个穴口，全追溯。✅以前靠手摸眼看，现在靠屏幕报警。这或许就是冲压的“数字化生存”。

不过，算法也会抽风。有次把正常的油膜反光判断成裂纹，停线俩小时。所以人还是得在那，关键决策还得靠经验。这就是冲压的矛盾之处：工艺越先进，越需要懂底层逻辑的“老法师”。 他们知道钢板的纤维方向怎么影响回弹，知道什么时候该用冲裁、什么时候该弯曲、什么时候该翻边。这些知识，写在书里是死的。

总之，冲压件这玩意儿，看着简单，做精了难上天。从家电外壳到航天骨架，从0.05毫米的弹片到数米长的纵梁，每一个合格的冲压件背后，都是材料学、力学、自动化、甚至摩擦学搅在一起的复杂博弈。下次再看到汽车那丝滑的翼子板，你或许会多一点敬意——它不仅是一块钢板，它是无数次开裂、回弹、争吵、熬夜后，才被驯服的金属艺术。
