刚入行那会儿，我带过一个项目——一套医疗设备的注塑外壳，壁厚不均、脱模斜度几乎没有，结果模具试了七八次，缩痕、翘曲轮番出现。那段时间我天天蹲在注塑机旁边，人都快抑郁了。后来硬是逼着自己啃完了几本设计手册，还请教了车间最有经验的老师傅，才慢慢摸到门道。所以今天这篇，我不想列什么设计原则一二三四，而是聊聊那些你在标准教科书里看不到的、带着机油味儿的经验。信不信由你。

壁厚：并不是越厚越结实

很多搞结构的新人，一上来就给壁厚标个5mm、6mm，觉得这样才够“强壮”。大错特错。注塑件的壁厚，均匀比厚度本身重要得多。你想象一下，熔料在模具里冷却，厚的地方冷却慢，收缩大，薄的地方早凝固了，这拉扯之下，内部应力能不大？缩痕、气泡、翘曲变形，多半都跟这个有关。一旦出现缩痕，打磨、补土、重新喷漆，成本翻倍。

我之前做过一款掌上设备的底壳，原本设计壁厚2.5mm，但有个安装螺柱根部跟壁厚交接的地方，成了“热量堆积点”，缩痕怎么都消不掉。后来把螺柱根部减薄，同时周边壁厚过渡区做成圆弧渐变，问题就没了。这就是你说的——有时候不是加厚，而是做减法。

注塑件壁厚设计对比示意图，厚薄均匀要点

再说说加玻纤的尼龙。这材料流动性本就不如普通ABS，壁厚如果小于1mm，填充末端根本打不满，出现短射。但你要是把壁厚加到4mm以上，玻纤取向导致各向异性收缩，翘曲起来简直能把人逼疯。所以，每款材料都有它“舒适”的壁厚范围，你得去查材料供应商的数据表，别想当然。哦对了，还有个坑——有些设计为了省料，在大平面上挖减重槽，结果槽底壁厚太薄，脱模时直接被顶白。这惨痛教训，我至今记得那位客户暴跳如雷的电话。

脱模斜度：差半度都不行

模具师傅最恨什么？就是设计图上直愣愣的垂直壁，连个脱模斜度都不给。你画图时潇洒，做模时抱怨就来了。脱模斜度不够，开模瞬间零件粘在前模或后模上，被顶杆顶出时，拉伤、顶白、顶鼓，甚至整个零件撕裂。有一次我见到一个深腔产品，内壁脱模斜度只给了0.5°，产品顶出时发出“嘎吱”一声，我心里就咯噔一下。果然，表面出现了细微的拉伸纹路，客户不接受。

脱模斜度怎么定？一般来说，外表面（型腔侧）给大点，1°到2°；内表面（型芯侧）可以稍小，但至少0.5°，纹面的话还得按咬花规格追加。如果是有特殊纹理，比如火花纹VDI 24，那脱模斜度要对应增加到2°以上。别问我怎么知道的——曾经一套模具，皮纹供应商和模具厂扯皮，最后产品粘模粘得一塌糊涂，我们生生改了三次。

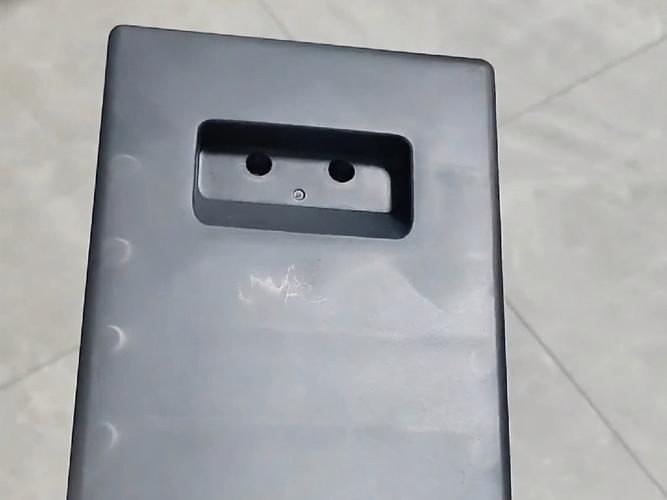

注塑件脱模斜度不足导致顶白缺陷实物图

现在很多模具厂会用模流分析模拟脱模过程，提前发现应力集中点。但模流分析不是万能的，你得提供准确的工艺参数，比如冷却时间、保压压力，否则模拟结果就是纸上谈兵。说到底，经验还是少不了。

加强筋：小心反向效果

加强筋用来增加刚度，但设计不好就是灾难。常见错误：筋的厚度超过连接壁厚的60%。筋太厚，正面会形成缩痕，因为材料聚集，冷却收缩不一致。正确做法是：筋根部的厚度大约是壁厚的50%到70%，而且根部必须有圆角，圆角半径不小于0.3mm，以减少应力集中。对了，筋的高度一般不超过壁厚的3倍，太高了反而容易弯曲失稳。

我见过最经典的失败案例：一个电池仓固定筋，设计得一排排密密麻麻，每个筋都又高又厚，结果注塑时熔料流动被这些筋搅得紊流，结合线强度极差，稍微一摔就断。后来把筋减少、加矮，并在根部设计了大圆角，同时调整浇口位置，问题解决。💡所以，筋不在多，而在巧。

实战QA：你最可能踩的坑

问：为什么我的注塑件老是出现明显的结合线？怎么都消不掉。

答：结合线是两股熔料前锋汇合时形成的细线，几乎无法完全消除，但可以弱化。首先，检查浇口数量和位置。浇口太多了，熔料从不同方向碰撞，结合线反而更明显。最好让熔料平推填充，减少汇合点。其次，提高模具温度和熔料温度，让熔料在汇合时能更好地融合。另外，使用流动性更好的材料或加润滑剂也有帮助。最后，可以把结合线引导到不显眼的位置——比如靠近转角、肋条背后。这需要借助模流分析，看看熔接痕飘到哪儿去。我曾经把一个圆形零件的浇口从三点改成单点侧浇口，结合线从外表面移到了非外观面，客户一下子满意了。所以，别死磕“消除”，学学“隐藏”。😉

问：注塑件尺寸不稳定，公差忽大忽小，怎么回事？

答：这玩意儿问题可能出在多个环节。第一，成型工艺不稳定。保压压力波动、冷却时间不一致，都会造成收缩率变化。去检查一下注塑机的螺杆和温控，确保参数稳定。第二，材料问题。回料比例过高、材料批次不同，收缩率就不一样。控制新料回料混合比例，稳定烘料。第三，模具。浇口尺寸太小，填充和保压不充分；或者冷却水路设计不合理，模温不均。我有次遇到一套模具，型腔温差达到10℃，产品尺寸自然千奇百怪。后来用3D打印随形冷却水路解决——这是近年的新技术，水路能紧紧贴着型腔走，冷却效率高且均匀。不过，成本不菲，适合高价值零件。总之，尺寸公差控制是个系统工程，一个环节掉链子都不行。还是那句老话：监控、记录、分析，别偷懒。

材料流动的那些破事儿

流动长度与壁厚比，这个参数很容易被忽视。比如PC材料，流动性比ABS差，如果你的薄壁壳件流动长度过长，末端压力损失大，填充不满，短射就来了。遇到这种情 况，除了加浇口，还可以通过调整壁厚分布，为中流程提供“流道”。其实就是让壁厚成为自然的流道，引导熔料优先填满远端。这招儿，我师傅教的，挺管用。

另外，别忘了排气。模具分型面上的排气槽如果堵塞，或者深度不够，气体被困在型腔死角，形成气穴或烧焦痕。特别是锐角处，最容易集气。定期清理排气槽，深腔零件还可以加排气顶针或镶件排气。一个简单判断：如果产品表面有局部暗斑、烧焦，打开模具看看对应位置是否有气痕。如果有，赶紧疏通。

新工艺带来的新可能

新工艺带来的新可能

这几年，注塑行业有些新东西开始普及。比如微发泡注塑，用超临界气体在熔料中形成微孔，既能减重30%又减少锁模力，变形小，特别适合汽车内饰件。我们试过用微发泡做仪表板骨架，尺寸稳定性明显提升。但表面会有涡旋纹，需要贴皮或喷漆覆盖。还有模内装饰（IMD），直接把印刷薄膜放在模具内注塑，外观一体化，耐磨耐刮，消费电子领域用得越来越多。不过，这些工艺对模具和工艺参数要求苛刻，没经验的话，良率能让你怀疑人生。

无论如何，注塑件的设计从来不是孤立的，它跟材料、模具、工艺缠绕成一个死结。你不能只在CAD里追求漂亮造型，得去车间闻闻塑料熔化后的味道，听听顶出时的声音，看看脱模剂喷得是否均匀。这些细节，决定了你设计的零件是顺利量产，还是变成仓库角落的一堆废品。

好了，啰嗦这么多，希望对在路上挣扎的你有点启发。注塑件这东西，不亲自摔几个跟头，是学不深的。💪
