干了十几年锻造，最怕半夜接电话。一接，准没好事——锻件又出缺陷了，探伤不合格，客户跳脚，老板抓狂。说实话，那种心一下沉到底的感觉，你懂的。但反过来想想，这些坑踩多了，也逼着我们把质量控制做到了骨髓里。今天不扯虚的，就聊聊大型锻件那些要命的质量节点，以及我们是怎么死磕过来的。

锻造温度：差之毫厘，谬以千里

温度，是锻造的灵魂。始锻温度偏高吧，晶粒粗得像芝麻饼，还容易过热、过烧，直接报废。偏低了呢？变形抗力剧增，设备嗷嗷叫不说，锻件心部锻不透，疏松、内裂纹接踵而至。有次我们干一支20吨的轴类锻件，操作工想着抢进度，把温度提到了工艺上限以上20℃，结果探伤时满屏的晶粒粗大反射波，整支判废。几十万就这么打了水漂。💸 后来我们痛定思痛，每一火次都用红外测温枪实时监控，关键件甚至埋铠装热电偶接触式测温，数据同步到MES系统，超过±15℃自动报警并锁死压机。别小看这15℃，它决定了锻件的命。

还有终锻温度，很多人不当回事。尤其是最后一火修整阶段，火次多了，温度掉到800℃以下还在强行整形，你以为省了火次，其实裂纹已经悄悄在里面发芽。❗ 我们的经验是：严格按材质的热加工再结晶图走，终锻温度宁可偏高一点（在允许范围内），也别为了表面漂亮去冷锻。毕竟，锻件的内在质量，才是王道。

大型锻件锻造温度红外监控现场

锻压比不足？别指望热处理能救回来

锻压比不足？别指望热处理能救回来

锻压比这玩意儿，很多采购方不懂，甚至有些年轻的技术员也稀里糊涂。设计方给个锭型，锻造厂为了省料省工，把锭身直径算得死死的，结果锻压比不够。锭子里的铸态枝晶、中心疏松、偏析根本没被打碎焊合。这种锻件，任凭你后续热处理正火+回火多少遍，性能都上不去，UT探伤更是惨不忍睹。我见过最夸张的一个案例：一个模块锻件，用户拿去加工成模具，用了几百模次就出现贯穿性裂纹。切下来分析，心部全是疏松带，锻压比才2.8…而工艺要求至少4.0。这锅，锻造厂得背。

✅ 现在我们的做法是：针对重要承力件，比如转子、护环、管板等，模拟软件先上——Deform或者Forge NxT跑一遍，看看金属流线怎么走，等效应变是否够。实际生产时，还会在钢锭尾部切除后做低倍，验证锻造效果。如果发现微疏松残留，哪怕增加火次和费用，也要补锻到位。毕竟，热处理能改善的只是组织细微结构，却无法缝合宏观缺陷。这个认知，是用真金白银换来的。

:qa 问：锻件里最怕出现的缺陷是白点吗？为什么？ 答：白点确实是噩梦级别的。它的学名叫氢致裂纹。钢水冶炼时如果去氢不彻底，氢原子在锻后冷却过程中扩散聚集，在缺陷处结合成分子，产生巨大压力，就把钢“撑”裂了。白点断面呈银白色斑点，极脆，敏感性钢种如34CrNi3Mo、26Cr2Ni4MoV等一旦中招，锻件直接报废，没有任何修复价值。预防就两条：一是源头控制——真空精炼充分脱气，或者电渣重熔；二是锻后立即进行扩氢处理，就是所谓的去氢退火，让氢扩散逸出。我们曾有批次因为扩氢时间算错，导致五支大轴全部白点报废，那教训太惨痛了。 :qa 问：如果锻件探伤发现裂纹，能焊补修复吗？ 答：这个问题得慎重。原则上，大型关键锻件的主承力部位是不允许焊补的。但如果是非关键受力区，且缺陷打磨后尺寸在标准允许范围内，可以按评定合格的工艺进行焊补，之后再做消应力热处理和重新探伤。但千万别自作聪明隐瞒不报。我听说过有个法兰锻件，加工过程中发现一个浅表裂纹，车间自己偷偷焊了，结果运行时开裂，导致整条管道停产。所以，除非设计方和用户书面同意，否则别冒这个险。我们现在的规矩是：任何缺陷必须拍照、记录、形成8D报告，然后多方会议决定处理方案——这是血的规矩。

无损检测不是万能的，但没有是万万不能的

探伤，是锻件出厂前的最后一道防线。UT、MT、PT，有时候还得上相控阵、TOFD。但很多人神化了无损检测，觉得过了探伤就万事大吉。其实，每种方法都有盲区。比如常规超声对近表面缺陷就不敏感，也分辨不开密集缺陷群。磁粉只能查表面及近表面。所以我们一直强调：要把功夫下在前头，不要指着最后探伤来把关。更气人的是，有些厂家为了通过验收，在探伤灵敏度上动手脚，或者故意提高扫查速度。这种小聪明，早晚害人害己。💡

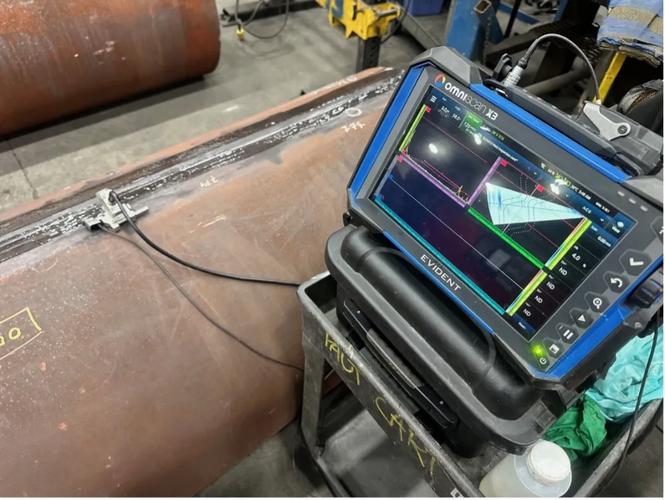

大型锻件超声波相控阵检测实景

我们引进全自动相控阵检测系统后，与常规探伤做过对比。一个重达30吨的齿轮圈，常规超声显示局部当量Φ2mm的单个缺陷，但相控阵C扫描图像一看，乖乖，实际是一串链状密集气孔，当量虽小，面积型风险却很高。结果这个锻件被判了局部报废。你说，要是迷信常规超声，这东西流到用户手里面，崩齿了可就是安全事故。所以现在，对于核电、火电转子这种要求极高的锻件，我们必上相控阵全扫描，并且数据永久存档。这是对质量的一份敬畏吧。

说一千道一万，锻件质量控制是个系统工程。从钢锭冶炼、锻造工艺、热处理，到机加工、探伤，环环相扣。哪一个环节松了，质量的大厦就垮了。这些年，看着行业一步步走向数字化、智能化，连锻压机都用上了AI工艺决策，心里还是挺感慨的。但不管技术怎么变，那种死磕细节、如履薄冰的工匠精神，丢不得。毕竟，我们打出来的每一个锻件，可能都是在为国之重器撑起脊梁。就说到这儿吧，愿每一个锻件都经得起探伤，对得起初心。
