干了二十年铸造，最怕听到车间主任说：“这批活儿气孔又多得不像话了！” 烦。是真的烦。 其实气孔这事，是个铸造厂就躲不开。但奇怪的是——有些厂废品率常年低于2%，有些厂呢？动辄10%以上，还死活找不到根儿。 凭什么？ 我今天就拆开揉碎了聊，不扯标准教科书那些废话。你可能不信，很多老师傅的“独家秘方”，说白了就是一层窗户纸。

气孔到底从哪来？别只盯着型砂

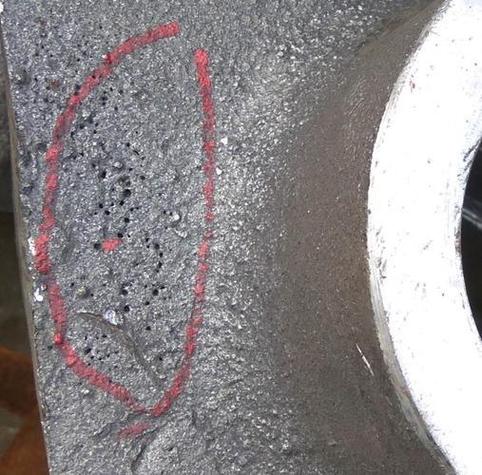

一说气孔，第一反应：型砂水分太高，或者透气性不行。没错，型砂是个大源头。可我们厂有次把水分压到3.2%，透气性＞120，废品率愣是纹丝不动。邪门了。 后来把整个流程捋了一遍，发现问题出在熔炼脱氧。为了省成本，炉料里杂铝太多，精炼时氮气吹得不够，铝液含气量高得离谱。浇进去，一凝固，氢气析出，密密麻麻的针孔。型砂车间差点背了黑锅。 所以，别只盯着一个点。气孔来源我掰手指算过，至少五个维度： - 型砂水分与挥发物 - 熔炼脱氧/除气不彻底 - 浇注系统卷气 - 砂芯发气 - 浇注温度与速度搭配不当 铸造浇注过程气泡卷入示意图 问：为什么我们型砂水分都控制得很好，铸件还是有气孔？ 答：你检查过旧砂的灼烧减量吗？旧砂里残留的煤粉、树脂膜，在浇注时照样产生大量气体。很多厂光盯着混砂时的加水比例，灼减量飙到4%都不管，那不出气孔才怪。再有就是浇注系统的挡渣排气结构。直浇道窝设计不合理，金属液把空气一股脑吞进去，横浇道又拦不住，全跑到型腔里了。建议你打开浇注系统看看，是不是渣眼和气孔并存？那基本就是卷气+渣气孔。

铝合金铸件针孔——这玩意儿比气孔更烦人

气孔好歹肉眼可见，有时候打磨一下就没了。针孔？得加工后才能发现，密密麻麻跟蜂窝似的，整个零件直接报废。去年夏天，梅雨季，车间湿度90%，我们一条重力铸造线出的AlSi7Mg缸盖，加工后针孔率冲上18%。简直崩溃。 铝合金铸件针孔缺陷显微镜下照片 针孔的根子是氢气析出。铝液吸氢是条指数曲线：温度越高、环境湿度越大，吸氢量就蹭蹭涨。更要命的是，氢在固态铝里溶解度极低，凝固时析出，形成针孔。所以，雨天不除气、炉料不烘干，基本就是自杀。 但有个误区：针孔不一定全是氢气孔。有时候缩松和针孔混在一起，得剖开看断面。真正的氢气针孔，孔壁光滑，圆形或瓜子形，分布较均匀。缩松则形状不规则，多位于热节处。 问：针孔缺陷如何快速鉴别？有什么现场经验？ 答：取铸件厚大部位剖开，磨平，用NaOH水溶液热浸蚀，针孔会清晰地呈现为黑点。更快的办法：直接看断口，针孔断口呈白点状。如果打磨时有银白色亮点，那就是针孔无疑。至于预防，记住三点： ✅ 精炼除气务必到位，Rotary degassing比氮气吹管效率高得多； ✅ 浇注前静置5-8分钟，让气泡上浮； ✅ 雨季或潮湿地区，炉料、工具彻底烘干，除气时间延长30%。 💡 小贴士：针孔跟缩松怎么分？针孔壁光滑，缩松是海绵状粗糙断口。拿手电筒斜着照，针孔反光更亮。

浇注系统设计——被忽视的放气通道

浇注系统设计——被忽视的放气通道 多数人设计浇注系统，脑子里只有“平稳充型”，恨不得把流速压到最低。可你要知道，型腔里的气总得有个地方逃。你光顾着让金属液慢悠悠地流，排气槽开得跟开玩笑似的，那气体还不憋在里头？ 见过太多厂，模拟软件跑得漂亮，实际一浇，气孔集中在远端、死角。为啥？软件里的排气默认是理想状态，实际砂芯发气量、砂型透气性波动，根本没纳入。我的做法： - 重要铸件必设明出气口，位置放在最高点和死角，数量宁可多； - 气眼针要经常清理，别让涂料堵死； - 新品试制时，故意把排气加大，再逐步减，看气孔出现临界点。 去年一个液压阀体，缩松和气孔交织，改了三版。最后把横浇道末端延长，加了一个集渣包，并在上方钻俩φ10出气孔，问题解决。就这么简单。 近两年3D打印砂型很火，确实在排气上有天生优势——透气性均匀且可控，复杂气路也能一体打印。但成本还高，批量件慎重。 行了，今天聊的都是实战干货。别信那种“只要控制型砂就能消灭气孔”的鬼话，那是害你。系统思维懂吧？从炉料进厂到铸件落砂，每一个环节都可能埋雷。多去现场蹲着，比看十篇论文都强。
