干了十五年焊接工艺，现在看到一些图纸还是血压飙升。设计工程师画的焊接结构，有时候真能把人逼疯——明明几个小改动就能避免开裂，偏偏非要搞成艺术造型。结果呢？车间里焊工骂娘，现场监理摇头，最后出了问题还是我们背锅。

说实话，焊接结构这个东西，精髓根本不在‘焊’上，在‘结构’上。可很多人理解反了，总觉得焊缝越粗越保险，焊角越大越放心。唉，真要这么简单，桥梁、轮船、压力容器这些玩意儿早就遍地开花了。

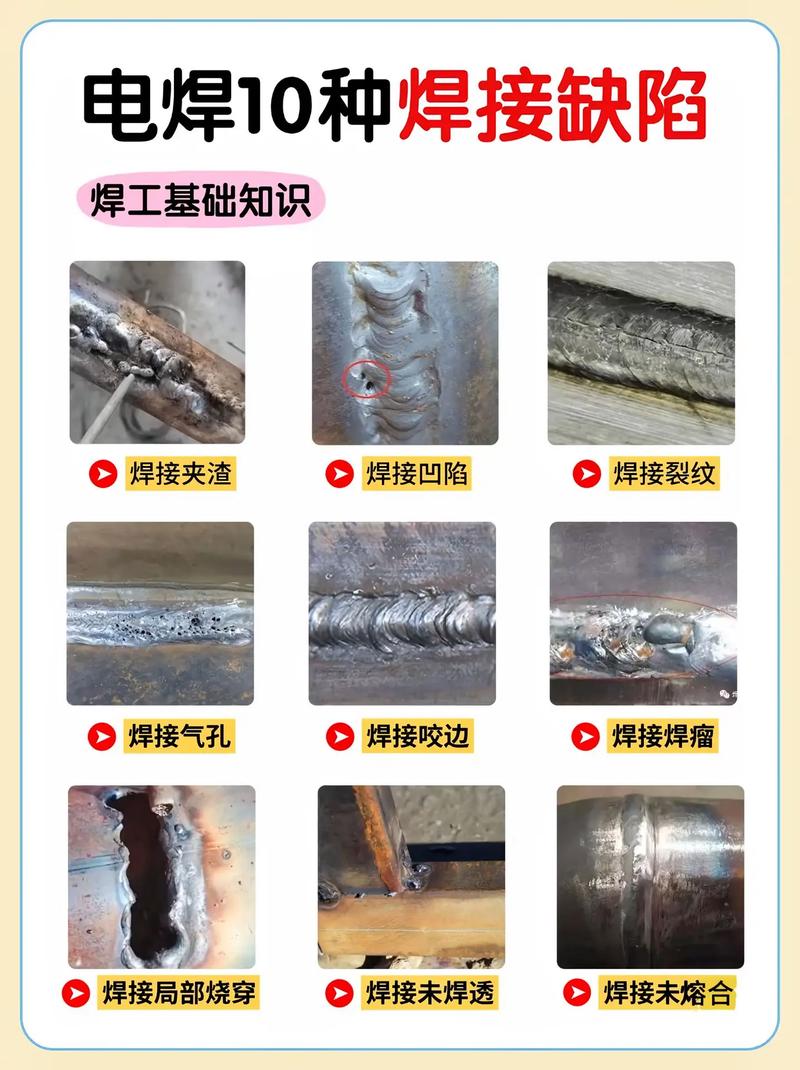

大型钢结构焊接节点开裂失效案例

焊接结构为什么总在你不注意的地方裂？

焊接结构为什么总在你不注意的地方裂？

应力集中。这四个字我几乎每次评审都要吼一遍。你看那个直角拐角，尖角过渡，设计图上画得挺利索——焊完三个月，保证从那个尖角开始裂。不是材料不行，不是焊工手艺差，就是结构本身把力全引到一个点上去了。记得2018年我们给一个海上平台做立柱，设计院原图用的矩形管直接插在底板上，四周满焊。我看着图纸就说，这不行，角点处必须开坡口，而且底板上要加过渡圆弧。他们不信，说有限元分析应力没超标。结果呢？疲劳试验做到一半，四个角全裂了。后来改成圆角过渡，加了补强板，什么事没有。

💡 教训：任何尖锐的几何变化都是裂纹的温床。不要迷信仿真软件，边界条件稍微设得理想化一点，结果就骗了你。真正的应力集中往往出现在焊缝根部、接头界面这些软件里很难精确建模的地方。

问：那怎样才能在设计阶段就避免应力集中呢？
答：简单说，让力的流线平滑。能用圆弧就不用直角，截面变化要渐变，接头处厚度差太大要削边。还有一个容易忽略的——多条焊缝交汇。三个板子焊在一起，焊肉堆叠，中间那点冷却收缩时被四面拉住，应力大得吓人。这种节点要么错开焊缝，要么局部退火，否则十有八九要出事。

设计焊接结构，最怕‘我以为’

‘我以为焊透就行了。’ ‘我以为再加一块筋板更结实。’ ‘我以为焊角大点总归安全。’ 每次听到这种话，我都想起一个翻车案例。一台矿山破碎机底架，受冲击载荷，原设计焊缝都是角焊缝，受力大的地方加了筋板。看起来没问题吧？用了不到半年，筋板端部的焊缝全部撕裂，连母材都拉掉了。为什么？因为筋板虽然分担了主焊缝的应力，但在它自身端部又制造了一个新的应力集中点，而且刚度突变导致该处吸收了大量能量。焊角大确实提高了静载强度，但对疲劳寿命帮助有限，反而增加了热影响区的脆化风险。

❗ 记住：焊接结构设计是系统活。加一块板子，要考虑它改变了整个传力路径；改一条焊缝，要想它对变形、残余应力、可达性的影响。最典型的就是箱型梁内部隔板。很多设计人员只在外面画一条焊缝符号，从不考虑焊枪能不能伸进去。等车间打电话来骂时，才说‘我以为能焊到’。

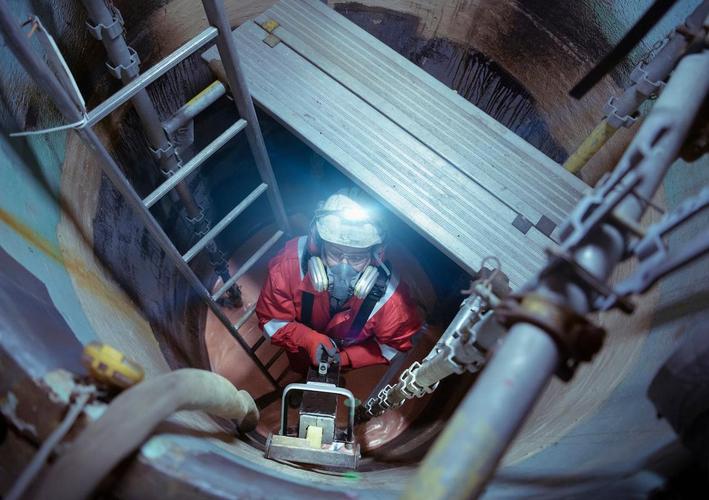

焊接操作可达性空间受限示例

问：怎么判断一个焊接结构设计是合理的？有没有快速检查法？
答：我一般拿图纸先看三个地方：接头形式、焊缝尺寸、可达性。接头要避免全封闭结构，否则内部应力出不来；焊缝尺寸不是越大越好，对承力焊缝按等强度设计足够了，角焊缝焊脚尺寸达到较薄板厚的0.7倍左右就好；可达性必须保证焊工正常姿态下能看到熔池、焊枪角度在30°-60°之间。如果这三样有一样稀里糊涂，结构可靠性就要打问号。

焊后处理——不是可选项，是必选项

有个事儿特搞笑。很多项目为了省钱，把消应热处理砍掉了。然后设备运行一阵子，尺寸跑了，或者延迟裂纹出现了，再花大价钱返修。这笔账算不过来吗？焊接残余应力能达到材料的屈服强度，尤其是厚板和多道焊。不做热处理，等于让结构一直在‘内伤’状态工作。还有振动时效，它虽然不能像热处理那样彻底消除应力，但对降低峰值应力、稳定尺寸很有效，特别适合大型无法进炉的结构。

✅ 实践建议：板厚超过30mm的承力焊接结构，或者有抗应力腐蚀要求的，必须做焊后热处理。如果结构太大，至少局部处理关键焊缝。别省那点处理费，后面开裂了检测费、停工损失、信誉损失哪个不比它高？

最后再说个扎心现实。现在有些年轻工程师，CAD画得飞快，三维图渲染得贼漂亮，但连个焊接符号都标不对。焊接结构的基础是工艺细节：坡口形式、根部间隙、保护气体、层间温度……这些在设计阶段不考虑，图纸就只是张废纸。所以，搞焊接结构的人，真得去车间蹲几个月，摸摸焊钳，闻闻烟尘，听听电弧声。否则你的设计永远只能是纸上谈兵。
