前两天，车间里新来的工程师愁眉苦脸地来找我。‘张工，这个定位销怎么又拔不出来了？’我一看图纸，好家伙，过盈配合直接往盲孔里塞，还没有通气孔。我当时就乐了——这坑，我二十年前也踩过。

销连接，听着简单对吧？一个孔，一根销子，打入、定位、传递扭矩。可真到干活的时候，松脱、咬死、剪断、孔壁拉伤……问题层出不穷。有些老外图纸上，销孔公差标得神神秘秘，旁边还加个 GD&T 符号，你一看就头大。说实话，我见过太多人，明明设计水平不差，偏偏在销子上栽跟头。

销连接设计失败案例 咬死磨损

那些年，我们和销连接拼过的命

记得刚入行那会儿，有个高速旋转的齿轮组件，我选了普通的圆柱销。结果呢？机器跑了不到两小时，销子就松了，齿轮打滑，整个生产线瘫了半小时。老板瞪我一眼，我后背全是汗。后来才知道，高速、有振动的场合，圆柱销根本靠不住——你得用圆锥销，或者弹性销。这事儿给我的教训太深刻：销连接不是‘塞根棍子’就完事，工况才是决定选型的皇帝。

说到销子的种类，常见的无非就那几样：

• 圆柱销：最基础，但真用起来讲究配合。间隙、过渡、过盈，差一个档次就是拆装噩梦。尤其盲孔过盈，没个拔销器你试试？
• 圆锥销：带锥度，1：50，自锁性好，能反复拆装。就是锥孔得配铰，加工麻烦。但机床主轴这类地方，非它不可。
• 弹性销（弹簧销）：开槽的，能收缩，抗振抗冲击。汽车、农机里用得多，成本低，就是精度差点。
• 开口销：防松用，跟槽形螺母一配合，简单可靠。航空件上都少不了它。
• 带孔销：能穿开口销或系保险丝，绝对防脱，但重量上去了。

别看就这么几种，组合变化可多了。光材料就够你喝一壶：不锈钢的防锈但软，淬硬钢的耐磨但脆，还有尼龙的、铜的……有一次我图省事，把不锈钢销用在冲击大的地方，结果断成三截，差点酿成大祸。想起来都后怕。

各种销连接零件实物对比 圆柱销圆锥销

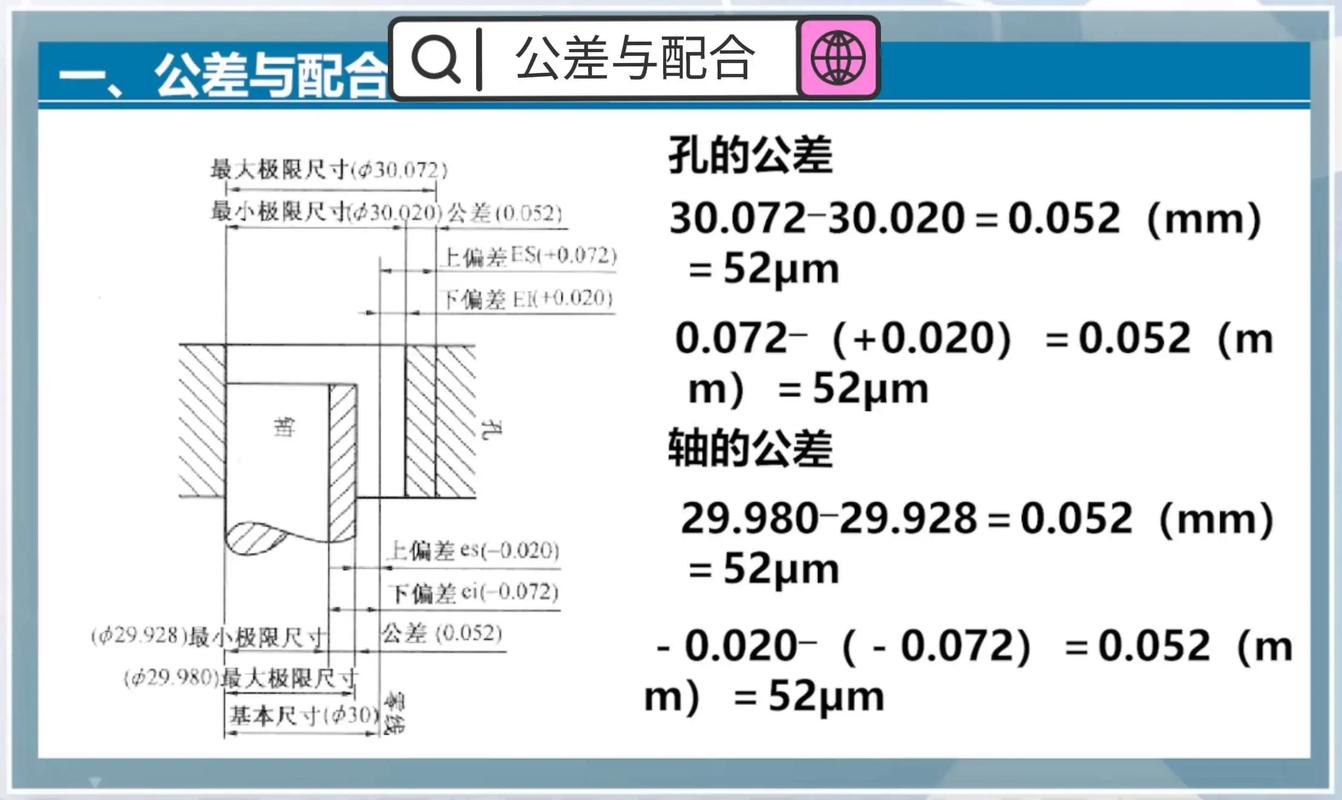

配合、公差、表面粗糙度——魔鬼在细节里

配合、公差、表面粗糙度——魔鬼在细节里

你可能会问：销孔到底该标多少公差？怎么说呢，这问题就好比问‘中午吃什么’——得看情况。但有些原则，我吃过的亏可以告诉你。

问：为什么我的销子敲进去就拔不出来？

答：八成是过盈量太大，或者盲孔没排气。盲孔打销，空气压缩，你越敲压力越大，最后咬死。记住：盲孔用销，要么在销子上磨个平面开气道，要么在孔底打个排气孔。另外，过盈配合的推荐过盈量，别超过销径的0.2%，否则拆卸就是噩梦。还有，孔壁粗糙度最好 Ra 0.8 以上，太光反而容易胶合。

问：两个零件靠销子精确定位，是用一个销还是两个？

答：哎，这问题经典。精确定位，一个圆柱销配一个菱形销（削边销）是黄金搭档。两个圆柱销会过定位，孔距稍微不准就装不上。菱形销只在一个方向限制自由度，另一个方向是间隙，容错率高。这是夹具设计里的基操了。不过你要是只传力不定位，两个弹性销甚至多个也行。

说到配合，我一般给新人的建议是：先查你的 ISO 或者 GB 标准。H7/m6 是常见的过渡配合，能定心，敲一下能进；H7/h6 间隙极小，用手能推进但感觉不到晃动；H7/p6、H7/r6 就是过盈了，得用压力机。还有，别忘了温度影响！铝件镶钢销，温度一高，孔胀得比销快，过盈变间隙，直接掉出来。所以，材料的热膨胀系数必须考虑，不然设计就是纸上谈兵。

安装和拆卸：老师傅的手法，你学不会？

装销子，看着是力气活，实际上是门手艺。我学徒时候，师傅教敲销子：锤子不能直接敲销端，得垫块铜棒或者木头，不然端部打毛了，以后别想拆。更讲究的，用拉马或者螺杆压入，别用锤子，尤其轴承座上的定位销。锤击的冲击力会把轴承滚道压出坑来——有次我亲眼见着，几锤下去，轴承嗡嗡响，报废。

拆内螺纹的圆柱销，一定要用专用的拔销器，别自己用螺丝刀撬，一撬销孔边缘就塌了，零件配合面也就毁了。圆锥销拆卸更得小心，小头往出打，大头千万别碰，否则越打越紧。对了，销子端部露在外面的，最好倒个角或者涂点防锈，不然时间一久，锈得跟零件融为一体，你想哭都哭不出来。

这几年，有些场合开始用 液压胀紧套 或者 胶粘连接 替代销子，说无应力集中，拆装方便。但我始终觉得，机械的灵魂在钢铁咬合的那一下，销连接就是最简单的体现。当然，技术得跟进，现在我设计时，也会在三维软件里做公差分析，看看配合间隙在极限温度下到底变多少，这种事以前只能靠经验估。

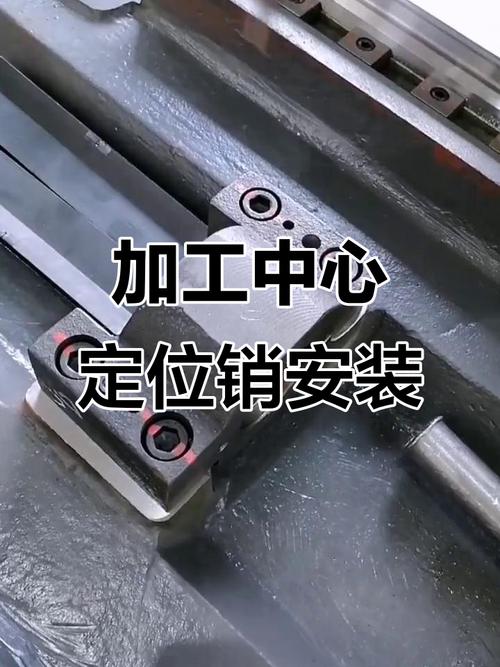

机械装配现场 工程师安装定位销

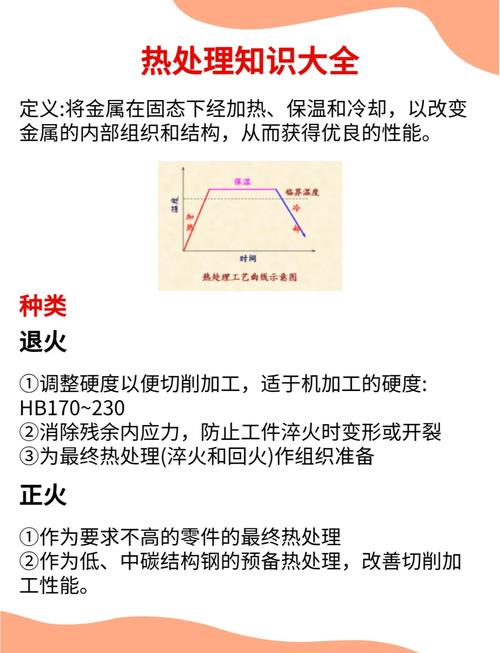

选材、热处理和表面处理的那些讲究

选材、热处理和表面处理的那些讲究

别以为销子材料随便选个45钢就完事儿。承受剪切力的销子，你得看 剪切强度，一般热处理到 HRC 30-36 比较均衡，太硬了脆，容易直接断。表面耐磨又心部韧性的要求，渗碳淬火是常用方案。但要注意，渗碳销表面硬度高，孔壁如果太软，拆装几次孔就大了，定位精度全无。这时候最好给孔壁也来点硬化，比如淬火或者镶个硬衬套。

防腐蚀环境下，习惯用奥氏体不锈钢，但它的线膨胀系数大，刚才说了。马氏体不锈钢可以淬硬，但防锈差一截。表面涂覆，镀锌钝化最常见，但要注意氢脆风险——重要场合得去氢。达克罗、涂尼龙，甚至特氟龙涂层我都用过，各有各的坑。有次一个销子涂特氟龙，为了顺滑，结果摩擦力太小，振动下自己退出来了……哈哈，哭笑不得。

总之，销连接，绝不是个小角色。它像机械关节里的韧带，平时不显眼，坏了就动不了。现在的设计工具越来越先进，可最终，那些敲敲打打的现场反馈，才是设计的底气。我不知道你会不会有同感：每次看到自己设计的销连接，稳稳当当跑了几万小时，心里那种踏实——比啥都强。
