搅拌摩擦焊（FSW）这两年火得不像话。你去长三角、珠三角的电池托盘厂转一圈，十家有八家都在上设备，剩下两家在打听什么时候回本。这么热，靠谱吗？

为什么电池托盘非得用搅拌摩擦焊？

传统熔化焊搞铝合金托盘，气孔、裂纹让人头大。密封性要求极高——毕竟里面走冷却液，漏一滴就可能报废整个电池包。FSW是固态焊，不熔化母材，靠摩擦热把材料搅到塑性状态再锻接。接头强度系数能到85%以上，比MIG焊的60%强太多了。

还有个好处：变形小。熔化焊热输入大，焊完托盘像薯片一样翘，后期矫形费用比焊接还高！FSW焊接变形量通常只有熔化焊的1/5，直接省掉大半矫形成本。

搅拌摩擦焊接新能源汽车电池托盘密封性检测

实际生产中的痛点：速度、寿命、工装

不过话说回来，FSW也不是完美无缺。首先，焊接速度是瓶颈。常规6000系铝板，单轴肩焊速也就300-800mm/min，比激光焊慢得多。双轴肩快一些，但设备复杂。去年给一家主机厂做配套，他们算过一笔账：单条产线投资大概180万，回本周期18个月——前提是订单得稳定。一旦车型切换，工装全废，想想就肉疼。

再说搅拌头寿命。焊铝的话，工具钢搅拌头大概能焊800米就得修磨，涂层处理过可以到2000米，但还是频繁停机。有同行试过用PCBN（聚晶立方氮化硼），寿命翻几倍，但价格贵到离谱——一个头子小两万，换一次心在滴血。

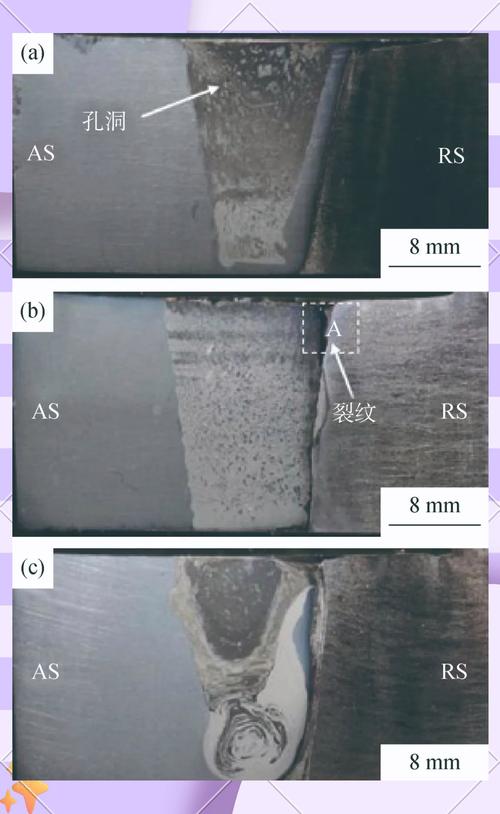

搅拌摩擦焊搅拌头磨损状态对比图

问：搅拌摩擦焊对水冷板密封性要求那么高，真能保证不漏吗？
答：只要参数调对、搅拌头状态良好，泄漏率可以做到万分之五以下。但有个坑很多人踩——起始孔引焊点。那儿最容易出现未焊透，必须用引焊板或特殊回抽工艺。我们吃过亏，第一批托盘打压时1/3在引焊点漏，后来加了实时扭矩监控和视觉跟踪，才算根治。

问：设备投入是不是特别贵？回本周期呢？
答：国产机现在卷得很，一台双工位龙门式FSW设备大概120-250万，进口的比如德国HAGE能到500万以上。回本周期看产能，单班日产80-100件托盘，按单件焊接外协价150元算，一年半左右回本。但前提是利用率超过70%，不然折旧压死你。现在很多厂靠设备租赁或共享产能分摊风险，是个思路。

新趋势：不止铝，铜、钢、异种材料通吃？

今年最让我兴奋的事，是看到铜-铝异种材料搅拌摩擦焊在电池busbar上用起来了。铜板和铝板厚度差那么大，传统焊根本搞不定，FSW竟然能搞出抗拉强度接近铝母材的接头。而且不用钎剂，环保多了。

还有一个动向：机器人搅拌摩擦焊开始切入中小件。以前觉得机器人刚性不够，焊厚板顶不住。现在有些六轴机器人加了压力闭环和恒力控制，焊个2mm薄板绰绰有余。柔性高，适合多品种小批量，比如储能电池包。

说真的，这个领域变化太快——两年前还在争论FSW能不能进水冷板，现在连复合热源搅拌摩擦焊（激光辅助FSW）都在试了，速度能提高50%以上。别眨眼，不然就落伍了。

最后提个醒：别迷信进口设备。调试服务跟不上，老外专家过来隔离半个月什么都晚了。现在国产设备商像中集、航天工程装备这些，售后反应快，技术迭代也积极，性价比高得多。对了，如果你正打算上产线，记得一定要做小批量试焊，把搅拌头寿命、参数窗口、工装定位全部摸透，别到量产了天天趴窝。
