那天在车间，看到一个小伙子盯着一个不锈钢管组件眉头紧锁，焊枪拿起来又放下——显然，他不知道该怎么下手。我走过去看了一眼，笑了：“这玩意儿，你焊不住的。” 他一脸不服气，我接着说：“壁厚才0.3毫米，你用电弧上去试试？一秒就透。这得钎焊。知道吗？钎焊。” 他茫然的表情，让我想起二十年前的自己。

没错，在很多人眼里，焊接就是“把金属熔在一起”，但钎焊往往被当成次一等的工艺，甚至觉得那是修冰箱的才用的东西。可笑。你能想象航空发动机的涡轮叶片、火箭的推力室、精密医疗设备里的细小通道——是用普通焊接硬怼上去的吗？不行，那必须钎焊！而且得是真空钎焊或者气氛保护钎焊，一点氧化都不能有。

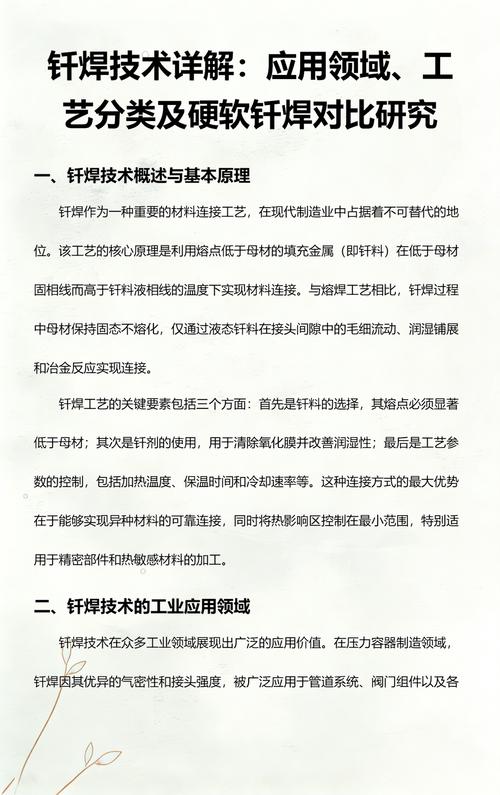

钎焊到底是什么？一个容易混淆的概念

简单说，钎焊就是利用熔点比母材低的填充金属（我们叫钎料），在低于母材熔点、高于钎料熔点的温度下，通过毛细作用让液态钎料填充接头间隙，冷却后形成连接。关键是什么？母材不熔化。这是和熔焊最本质的区别。

很多时候我见人争论：钎焊和熔焊哪个强度更高？其实这问题本身就问得不对。你让一个百米短跑选手去跑马拉松，再让他跟举重运动员比深蹲，这不扯淡吗？它们是不同应用场景下的选择。就拿铝合金自行车车架来说，你见过用熔焊的？极少，因为薄壁管一焊就塌，反而是钎焊可以做出那种干净的圆角焊缝，又好看又牢靠。

工业真空钎焊炉内部工件放置场景

不过，钎焊也有个大前提——间隙。间隙不对，万事作废。我记得有次做一个复杂的铜合金换热器，设计图上间隙给的是0.05毫米，结果加工商给干到了0.2毫米，钎料流进去就像水进了沙漠，完全不成型。那次返工赔了不少钱，教训惨痛。所以后来我给所有工程师强调：玩钎焊，不控制间隙等于耍流氓。间隙要合适，钎料才能在毛细作用下自动爬进去，形成完美的圆角。

硬钎焊和软钎焊：别小看那几百度温差

硬钎焊和软钎焊：别小看那几百度温差

搞机械的都知道，钎焊分两种——硬钎焊和软钎焊。分界线是450℃。高于这个温度算硬钎焊，低于它算软钎焊。说真的，这分法有点一刀切，但管用。软钎焊典型就是电子产品的锡焊，强度低，适合受力不大的连接；硬钎焊则是结构级应用，比如刀具、钻头、汽车零部件。我经常用黄铜钎料焊接硬质合金刀片，那温度得到900℃左右，搞不好还会把刀片烧裂。

想起来有次做铜管和铝翅片的散热器，想用硬钎焊，结果铝先化了……旁边有个老手直接骂：“你个憨憨，铝的熔点才660℃，你用铜基钎料？老老实实用铝硅钎料在真空炉里焊吧！” 没错，不同材料组合，钎料和工艺选错了，就是灾难。

这里得多说句钎剂。很多人嫌它脏、有腐蚀性，想用保护气氛省掉它。可现实呢？除非你玩真空或者高纯氩气，否则离了钎剂，氧化物膜根本去不掉，钎料浸润性一塌糊涂。我到现在都记得第一次用无助焊剂钎焊铜管的情形——金光闪闪的管子进去，出来全是黑斑，钎料缩成一颗颗珠子，简直像被诅咒了一样。后来老老实实涂上硼砂-硼酸混合钎剂，完美。

钎焊工艺的选择：坑太多，我帮你数数

火焰钎焊最灵活，但全靠手艺。你得让火焰来回扫，均匀加热，防止局部过热。相比之下，感应钎焊效率高、可控性强，适合批量生产。我去年改造一条生产线，把人工火焰钎焊换成中频感应钎焊，不良率从8%降到了0.5%以下。不过感应钎焊的线圈设计是个技术活，稍不注意，加热不均匀就会导致钎料流失或者未钎透。

还有炉中钎焊，分真空和气氛保护。真空钎焊贵得吓人，但质量像艺术品——无氧化、无污染、变形小。航空航天里，很多钛合金、镍基合金零件必须用这个。听说最近国内有家做医疗器械的，把真空钎焊用在微通道换热器上，通道间距0.3毫米，焊出来个个合格，不服不行。

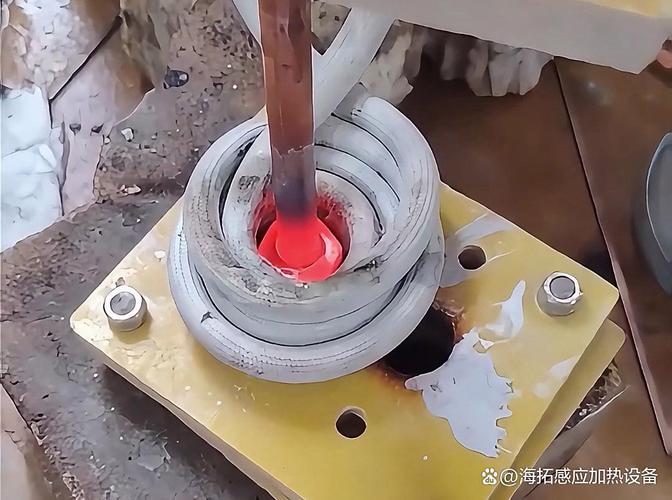

高频感应钎焊线圈加热金属管接头

那激光钎焊呢？挺时髦的，特别是在汽车白车身上，激光钎焊镀锌钢板，速度快、焊缝美观，不用再打腻子。但设备投资大，小厂玩不起。

读者QA：你关心的，我都踩过坑

问：不锈钢钎焊总是发黑，怎么解决？
答：发黑一般是氧化或钎剂残留。如果是火焰钎焊，试着用中性焰或微还原焰，避免氧化性火焰。焊后尽快清洗。我推荐用超声波加弱酸洗，效果很赞。如果要求高，直接上真空钎焊或保护气氛炉，从根本上解决。

问：铝及其合金钎焊，为什么老出缺陷？
答：铝钎焊难点在于氧化膜顽固且熔点接近母材。必须用专用铝钎剂（比如氟铝酸钾型）强力破除氧化膜。关键是温度控制，615~620℃是比较理想的窗口。高了容易过烧，低了流布不好。还有一点，镁含量高的铝合金钎焊性极差，尽量避免。

问：钎焊强度到底行不行？能比得上氩弧焊吗？
答：看跟谁比。好的钎焊接头抗拉强度可以达到母材的80%甚至更高，但通常不如熔焊接头，因为它毕竟属于冶金结合而非完全的熔合。可你换个角度，有些薄壁结构根本无法承受熔焊的热影响，这时候钎焊就是唯一解。所谓强度够不够，全看设计要求。

未来钎焊：不花哨但绝对硬核

这几年工业界高喊轻量化、集成化，好多新结构都往复杂薄壁上走，钎焊的地位反而越来越重要。比如动力电池的液冷板，大面积薄板连接，激光钎焊和真空钎焊都有用武之地。再比如3D打印出来的复杂流道零件，后续组装经常要靠钎焊来实现。我甚至见过一种梯度钎焊技术——在同一组件里使用不同熔点的钎料，实现分级连接，脑洞真大。

但话说回来，工艺再先进，离不开人的判断。我常对年轻人讲，别光盯着屏幕看仿真结果，多去车间闻闻焦糊味，摸摸工件温度，那种直觉比啥都管用。钎焊这行，经验就是竞争力。

哦对了，差点忘了说，现在市面上有些“万能钎料”广告吹得神乎其神，说不用表面处理直接焊。别信！那都是骗外行的。焊接前表面清洁，永远是最重要的一步。不信你试试在油污上钎焊，保证你怀疑人生。

写这么多，手都酸了。最后啰嗦一句：下次再遇到难搞的连接，别本能地抄焊枪，先想想——也许，钎焊才是正解。
