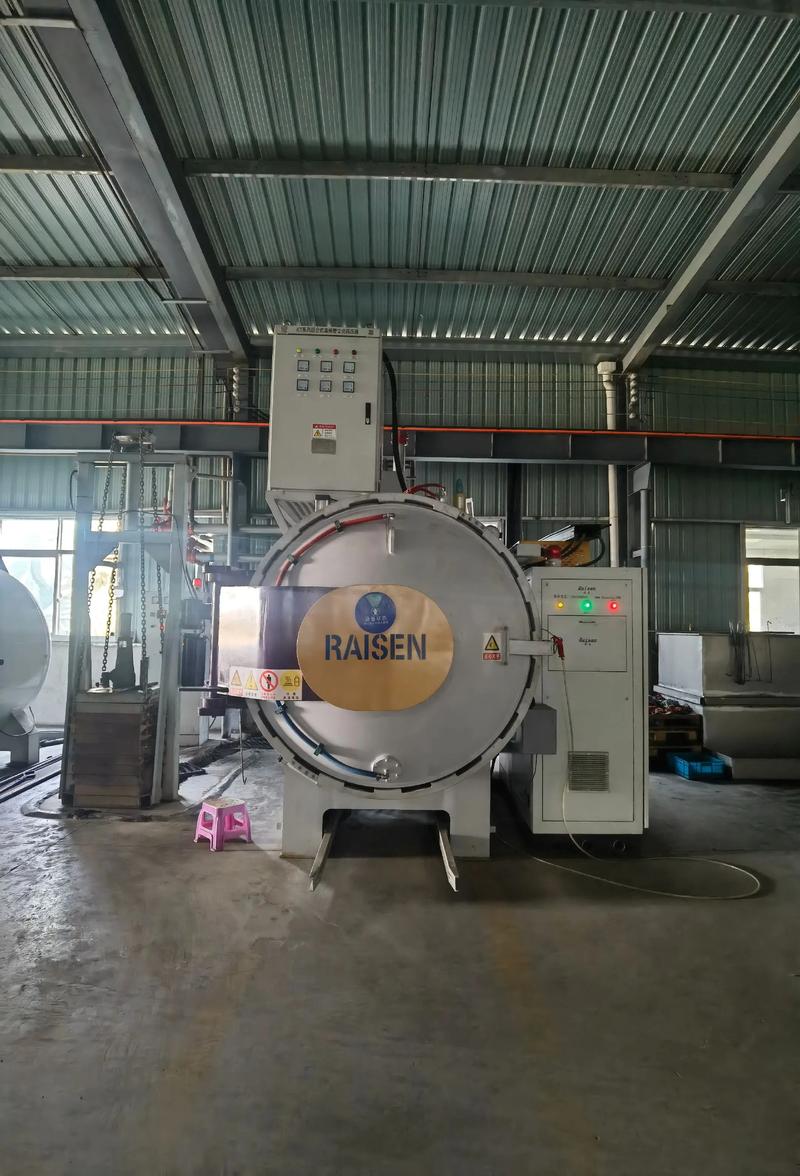

说实话，跟真空炉打了快二十年交道，被它坑过的次数两只手数不过来。最惨的一次，新炉子刚调试完，第一炉模具钢淬完火，打开炉门——全氧化了。全！氧！化！了！那种感觉就像你花了大价钱买辆豪车，结果刚开出4S店就爆缸。排查半天，发现是客户自己接的氮气管路漏气，可厂家也没提醒啊。这事儿后我养成了一个习惯：任何新真空炉进厂，先别急着生产，做一次完整的压升率测试，再测九点炉温均匀性。

这些年踩过的坑多了，慢慢也就总结出一些门道。市面上真空炉品牌鱼龙混杂，参数吹得天花乱坠，但真正拉开差距的全在细节里。选购时最该盯住的三个东西：加热室结构、真空泵配置、控制系统逻辑。 加热室，全金属屏还是碳毡屏？这个直接影响你后期维护成本。全金属屏除气快、洁净度高，适合钛合金、不锈钢钎焊这类工艺；碳毡屏保温效果好，省电，但用久了掉渣，你敢用在高洁净要求的产品上？我是不敢。真空泵组，别光看极限真空度——那玩意儿是静态指标，关键看抽气速率和压升率。有些厂家给你配个旋片泵加罗茨泵，标称极限10⁻³Pa，可抽得慢啊，一天做不了几炉。

真空炉加热室全金属屏与碳毡屏对比图

说到压升率，这大概是真空炉行业最大的智商税。标准要求关阀后15分钟压升率≤0.6Pa，很多销售拍胸脯说“我们做到0.3”。你信了。等炉子到了，测出来1.5，他们就开始跟你扯“环境湿度大”“密封圈需要磨合”。见鬼去吧！我不管你什么理由，验收时压升率超标，坚决不签字。这里教你们一个绝招：要求厂家做热态压升率测试，也就是在工作温度下保温一段时间后关闭真空阀测。冷态压升率合格说明炉子不漏，热态压升率才代表真正使用状态下的密封和放气特性。

❓ 问：真空炉买回来几乎天天用，但最近发现做出来的工件颜色发黄甚至发蓝，什么原因？

答：八成是炉子漏水了。别一听漏水就慌，大概率不是炉胆破裂——那是大事故。常见的是水冷电极、水冷电极座或者热交换器的密封圈老化渗漏。先停炉降温，把炉内擦干，通水加压到0.5MPa，用高灵敏度氦质谱检漏仪找准漏点。找不到？那就把水排空，拆下所有水冷电极，一个个换密封圈，成本几块钱，但能省掉你几万块返工费。💡 平时多注意：每班开炉前看看真空度上升曲线，如果比平时慢，或者抽到极限值后指针来回摆动，大概率微漏。

❗ 真空炉维护的糟心事

你可能觉得真空炉是全自动的，省心。错！维护起来能让你崩溃。最头疼的——真空泵油。旋片泵的油，用半个月就黑得像酱油，不及时换？等着叶片卡死吧。还有粉尘，做粉末冶金烧结的，钼粉、钨粉那东西无孔不入，泵油乳化快得离谱。我试过在泵进气口加装大容量粉尘过滤器，效果不错，但要勤清理，否则抽速骤降。还有炉膛清洁，每次开炉门，戴手套拿吸尘器吸一遍，再用酒精擦，养成强迫症就对了。

工人正在清理真空炉炉膛内部的积碳

电气故障更是玄学。有次一台炉子每到下午三点准时跳闸，查电路、查PLC、查中频电源，折腾三天找不到原因。最后偶然发现，是隔壁车间的空压机启动时电网谐波干扰，换了个滤波模块解决。这种事儿，厂家技术手册里根本不会写。所以啊，买炉子别光看价格，后期技术支持响应速度才是命根子。最好问问同行，哪个品牌的售后工程师不是“电话指导重启”型选手。

✅ 选型阶段：你需要跟厂家死磕的五个参数

✅ 选型阶段：你需要跟厂家死磕的五个参数

很多采购只看价格和规格表上的“最高温度”“极限真空”，这是找死。五个东西必须写进合同附件：
1. 炉温均匀性：按AMS2750F或GB/T 9452标准，指明是空载还是满载，测温点数（至少九个），允许偏差（比如±5℃）。不写清楚，给你做到±15℃你也得认亏。
2. 冷却速率：从淬火温度降到出油温度的时间，这直接决定模具硬度能否做上来。做H13淬火的，从1030℃冷到50℃不能超过15分钟，否则金相完蛋。
3. 极限真空与压升率：刚才讲了，要热态数值，并把测试方法白纸黑字写下来。
4. 加热元件寿命：石墨元件还是钼带？石墨便宜但易损耗，钼带贵但怕氧化，你得根据工艺选。要求厂家给出典型工艺下的预期更换周期。
5. 控制系统权限：有些炉子把工艺编辑权限锁死，改个升温斜率都得找售后，烦死。要求开放至少三级权限，最好支持工艺配方U盘导入导出。

❓ 问：真空炉做钛合金退火，炉内变色很严重，已经用了高纯氩气，还有什么可能？

❓ 问：真空炉做钛合金退火，炉内变色很严重，已经用了高纯氩气，还有什么可能？

答：钛合金在高温下非常活泼，对氧、氮、氢都敏感。炉子本身如果微漏，或者放气量大，再高纯的气也没救。除了测压升率，务必检查炉内隔热屏和加热元件的材质。有的炉子隔热屏外层是普通碳钢，高温下释放氢气，污染工件。建议炉胆全用不锈钢，加热元件用钼带或纯石墨，并且每次开炉前一定要做高温除气：空炉升到比工艺温度高50℃，保温1-2小时，把炉体材料吸附的水汽和杂质逼出来。这步不能省。

写了这么多，其实核心就一句：真空炉是个系统工程，不是买来通电就能用好的。 从选型开始就得较真，别信销售嘴里的“没问题”。进厂验收、日常维护、故障排查，每个环节都要留个心眼。说实话，哪怕你用的是德国进口顶级炉，操作工不按规程来，一样给你干废一批活。这些年，我见过最离谱的，是操作工为了赶进度，炉温没降到100℃就开炉门，结果工件全氧化，好几万打水漂。当场我就想，这炉子，还不如卖了买台烘箱。但事后想想，还是人的问题。

最后，送大家一个我的私房建议：定期做炉温跟踪测试，用十米长的热电偶从测温孔插进去，模拟工件不同位置的实际温度曲线。一套设备几千块，但能帮你发现加热室气流死角、控温偏差这些厂家永远不会告诉你的秘密。💪
