干了一辈子喷涂，说实话，见过太多翻车现场。有时候就是一个小小的疏忽，整批活儿全废，老板脸绿得跟漆膜一个色儿。现在那些花里胡哨的新设备，自动线、机器人，是好东西——但把希望全押在设备上，人就偷懒，那离出事儿也就不远了。对吧？

前些天去一个厂，新上的往复机，喷出来的工件流挂得一塌糊涂。他们技术员愣说是涂料问题。我拿个强光手电往湿膜上一照——好家伙，扇面重叠区明显发厚，调枪都没调明白就敢量产。这跟用茅台做菜结果烧糊了有啥区别？真别把喷涂想简单了。

关于雾化，你以为你懂了？

雾化，喷涂的魂。但很多人对雾化的理解还停留在“气压调高，扇面调大”的水平。唉。雾化不是把漆打碎就完事儿！雾化不良会导致橘皮、干喷、甚至颗粒状漆点，这些缺陷一出，打磨工能骂娘一整天。说到底，你得懂你的喷枪——空气帽、流体嘴、扇幅调节阀，这三个部件的配合差一丁点儿，出来的雾型就歪。

喷枪雾化不良导致漆面橘皮与正常雾化对比

我记得有次，一个学徒调枪，把扇幅打到最宽，然后拼命开流体量，想喷得快。结果呢？中间厚两边薄，湿膜像地图上的山脉。我让他把手放到漆雾底下——不是要他去接漆，是去感受那个雾的力度分布。他恍然大悟。这东西，光说没用，得“感知”。

问：怎么快速判断喷枪雾化是否正常？
答：拿一张白纸，保持喷涂距离，瞬间扣动扳机再松开，在纸上留下一个漆雾印。合格的雾化应该是均匀的椭圆，中间略厚但过渡平滑，不能有颗粒飞溅或两端分叉。如果印子长得像哑铃，恭喜你，流体嘴堵了或者空气帽孔偏了。另外，听声音——好的雾化是低沉的“嘶嘶”声，如果出现尖锐啸叫，八成是空气帽没装好或密封圈漏气。别不信，耳朵有时候比眼睛准。

前处理偷懒？等着起泡吧

前处理偷懒？等着起泡吧

喷涂这行，七分前处理三分喷。话是老话，理儿是真理。我见过最牛的前处理线，也见过最糊弄的——拿块抹布蘸点儿稀释剂擦擦就敢喷。不是，兄弟，油污是看不见，但它能让你的环氧底漆变成一张能撕下来的皮。

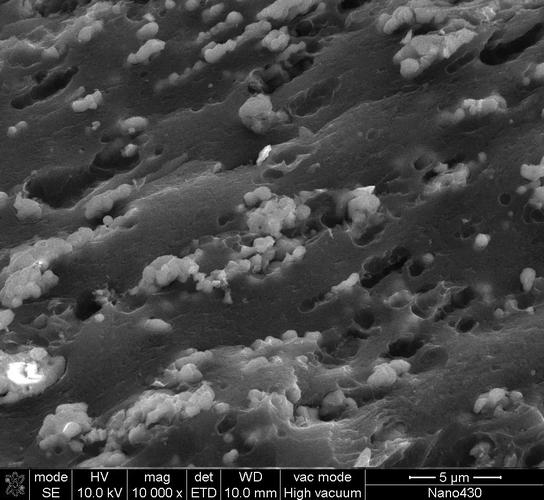

喷涂前处理磷化膜微观状态扫描电镜图

前处理不只是除油，还有磷化、钝化，或者现在的硅烷处理。这层转化膜，是涂层附着力的地基。地基没打好，面漆再亮有什么用？几个月后起泡、返锈，客户能指着鼻子骂你。说实话，我特别怕那种“赶工期”的活儿。流程一压缩，脱脂时间不够，水洗不彻底，残留的药液在漆膜底下慢慢“发酵”——你以为是漆的问题？冤枉。

问：前处理后多久必须喷涂？放置太久会怎样？
答：一般规范要求前处理烘干后4小时内必须喷涂底漆，高湿环境更要缩短。因为钢材表面会快速返锈，肉眼不可见的那种微观氧化膜。你放一晚上？第二天表面看着挺干净，上去喷，附着力测试直接拉垮。要是已经超时了怎么办？别心疼，重新轻抛或再走一遍磷化，否则损失更大。

别再盲目调漆，粘度不是玄学

别再盲目调漆，粘度不是玄学

调漆房里最常见的场景：老师傅拎起桶，往涂料里兑稀释剂，手里没准，全凭感觉。“差不多就行了。”——这种差不多主义是质量杀手！粘度，直接影响流平性和膜厚。稀了，挂不住，流挂；稠了，干喷，橘皮。而且温度一变，粘度跟着跑。夏天30度，冬天5度，同一个配方，不加温控你试试？

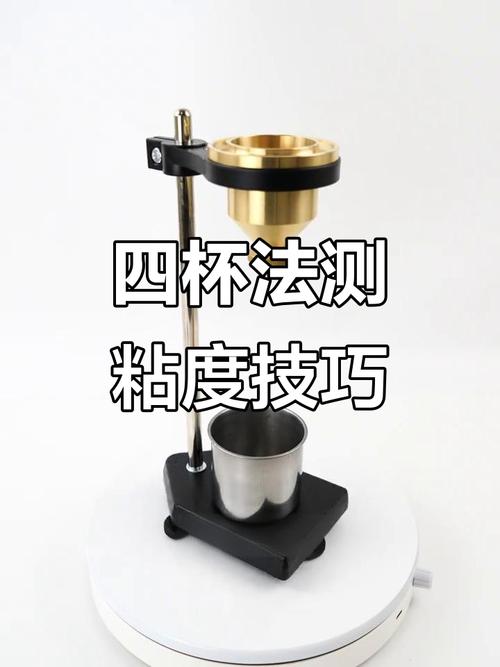

涂4杯测量涂料粘度现场操作

我建议每个调漆工都备一只涂-4杯和秒表，不贵，但能避免扯皮。数据说话。比如你喷聚氨酯面漆，施工粘度要求18-22秒（涂-4杯，25℃），那就严格按这个来。别搞什么：“哎呀我今天手感好，稠点儿没事。”出事儿了别哭。另外，助剂添加顺序也有讲究，有些要先稀释后加入，不然会析出颗粒。厂里那个经验最老道的调漆工，每次都用滤网再过滤一次，这叫职业素养。

问：冬季喷涂粘度如何调整才不容易出错？
答：冬季涂料本身变稠，不要拼命加稀释剂降低粘度，这样会导致固体份不够，遮盖力变差。应该先对涂料进行预加热，比如放在暖房里或使用水浴加热到20-25℃，然后再按比例调配。如果条件有限，必须加稀，请用慢干型稀释剂，并控制一次成膜厚度，免得表干太快内部溶剂憋出气泡。

最近行业里开始流行一些低碳工艺，比如UV喷涂、水性免中涂工艺。不是赶时髦，是真能省成本、提效率。但搞新东西之前，麻烦先把基础打牢。喷涂说到底，是细节的堆叠。一台设备几百万，抵不过一个马虎的操作工。唉，不说了，昨天刚修好一把自动喷枪的针嘴，又得去盯产线了。
