上周去一个老客户车间，看见操作工正对着一片刚装上没多久的砂轮发愁。表面已经糊满了铁屑，工件烧得发蓝。一问，原来是为了赶工期，把原先的46目白刚玉换成了更便宜的棕刚玉，粒度还选细了。得，又一起典型的磨具翻车现场。

说实话，这种事我见过太多了。磨具这东西，看着简单——无非是把磨料用结合剂粘起来——但里面的门道，深得很。选对了，效率翻倍；选错了，轻则废工件，重则出安全事故。特别是现在各种新材料层出不穷，还抱着老黄历选磨具，迟早要吃亏。

别只看价格，先搞清楚你的磨削场景

很多人一上来就问：“哪种砂轮好用又便宜？” 这问题就像问“什么药能治所有病”一样——没法答。磨具是绝对的“场景决定论”产品。你磨的是淬火钢还是不锈钢？是平面磨还是外圆磨？是粗磨开荒还是精磨镜面？这些前提不厘清，推荐的磨具就是瞎扯。

去年帮一个做液压阀体的厂子调整工艺，他们一直用普通白刚玉砂轮磨削内孔，总出现烧伤裂纹。我过去看了一眼，发现他们完全忽略了冷却液的匹配——用的是水基乳化液，但浓度配得太低，磨削区直接就沸腾了。我让他们换了微晶刚玉砂轮，并且把冷却液浓度提高两个点，问题立马消失。其实很多时候不是磨具不行，是配套条件没跟上。

工厂车间内磨削加工金属零件产生火花

还有个经典误区：总觉得硬度越高越好。大错特错。磨具硬度指的是结合剂把持磨粒的牢固程度，硬度太高，磨粒钝了也不脱落，就会硬挤工件造成烧伤；硬度太低，磨粒还没怎么用就掉了，砂轮消耗快得像吃馒头。所以得根据工件材料硬度和磨削接触面积来选——材料越软，磨具反而要选硬一点；接触面积大，磨具要软一点。这是反直觉的，对吧？但事实就是这样。

超硬磨具：不是想用就能用好

现在金刚石和CBN砂轮越来越普及，价格也下来不少。但很多厂子买回来发现没想像中那么神——寿命是长了，但效率没上去，甚至工件表面质量还差了。为啥？超硬磨具需要高刚性的机床、精密的修整装置，有时还要改供液系统。 你拿一台晃里晃当的老旧磨床去装CBN砂轮，那感觉就像给拖拉机装F1轮胎——根本发挥不出来。

咨询环节里经常有下面这样的对话，挺典型的：

问：我们厂打算加工一批硬质合金模具，有人推荐树脂结合剂金刚石砂轮，但价格太高了，能用普通碳化硅砂轮凑合吗？

答：千万别。硬质合金含有高硬度碳化物相，碳化硅虽然也是硬质料，但磨削比太低，砂轮消耗极快，而且容易造成工件表面龟裂。树脂结合剂金刚石砂轮虽然单价高，算上使用寿命和废品率摊下来，单件成本反而更低。另外，如果磨削量不大，也可以考虑电镀金刚石砂轮，初始成本会友好一些。

说到这里想起一件事。前阵子有个徒弟心血来潮，拿一片别人送的CBN砂轮去磨高速钢钻头，结果只磨了十几支，砂轮表面就变成了“镜子”——高速钢里的铁成分和CBN在高温下发生了化学反应，磨粒直接被磨平了。他一脸懵跑来找我，我说：“CBN适合加工黑色金属不假，但高速钢属于高钒高钴材料，最好选陶瓷结合剂CBN砂轮，而且要调整磨削参数，进给量狠一点避免滑擦。” 你看，一个材料匹配细节就能让你交学费。

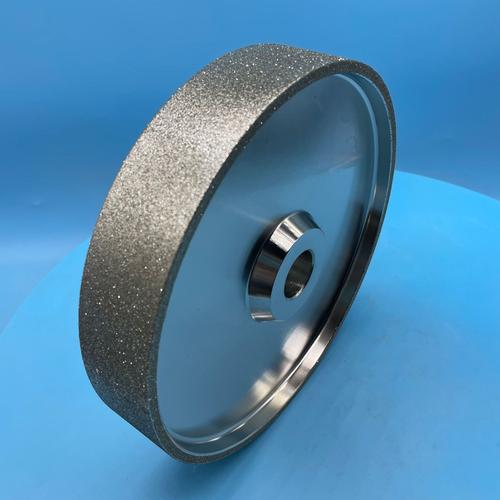

超硬磨具金刚石CBN砂轮陈列展示

研磨抛光环节，千万别忽视“最后一公里”

研磨抛光环节，千万别忽视“最后一公里”

很多精密零件，前面所有工序都完美，最后败在研磨抛光上。不是表面粗糙度达不到，就是出现划痕、麻点。我以前带项目时有过一次深刻教训：一批量规需要Ra0.05μm的镜面，我用氧化铝微粉在铸铁盘上研磨，结果始终有细小的拖尾划痕。百思不得其解，后来化验研磨液才发现是外界带入了大颗粒灰尘。从那以后，我把抛光间搞得像手术室，进出换鞋，空气过滤，问题彻底解决。

还有个容易被忽略的点：磨具的修整。砂带用钝了直接换片，但砂轮不行——必须定期修整，恢复切削能力。可很多操作工图省事，拿个金刚石笔随便刮两下就算交差，修整不光洁，反而把砂轮表面的等高性破坏了，磨削时振动大、工件出现振纹。✅ 正确的做法是：先用锋利点的修整器粗修，再用钝一点的修整器精修，走刀速度要均匀，修整量要小。

下面这个QA估计也是不少人的困惑：

问：我们做不锈钢餐具抛光，长期用麻轮和布轮加绿蜡，但效率低下，有没有更好方案？

答：传统麻轮布轮依赖人工手法，一致性差。可以试试无纺布尼龙砂带或者页轮，配合自动抛光机。粗抛用P400-P600粒度，精抛用P800-P1200，最后用抛光蜡轻抛一层就能达到镜面光亮度。效率提升不止一倍，对工人技能要求也低很多。不过，初期设备投入会高一些，看你的批量是否划算了。

磨具行业正在发生的几个变化

磨具行业正在发生的几个变化

这两年环保风暴刮得猛，磨具制造端也在变。以前很多树脂砂轮厂味道刺鼻，现在被逼着上VOCs处理设备，成本增加，导致低端产品价格优势不再，逼着大家往中高端走。这其实是好事，行业洗牌后剩下的都是有技术含量的玩家。

再一个，数字化磨削开始冒头了。一些高端磨床配备了在线检测和自适应控制，磨具用量和修整时机由算法决定，不再依赖老师傅的经验。虽然现在还贵得离谱，但绝对是趋势。❗ 有意思的是，某些陶瓷磨具厂已经开始尝试3D打印多孔结构砂轮，能精确控制气孔率和组织结构，用来解决难加工材料的烧伤问题，效果惊艳。

最后唠叨一句：磨具选型从来没有标准答案，因为它本身就是一个动态平衡的过程——磨料、粒度、结合剂、硬度、组织，五大要素互相制约，再加上工件材料、机床条件、冷却、修整，变数太多了。💡 我的建议是，先锁定一个基础方案，然后小批量试验，观察磨削比、表面质量、磨削功率这些数据，再微调。别想一步到位，经验都是试出来的。

行了，今天就聊这么多。下次再看到有人不管三七二十一就买最便宜的砂轮，我可能还是会忍不住上去多嘴几句——职业病，没治。
