说说最近一次糟心的经历吧。产线上一台新装的设备，刚跑了不到三天，咔咔响，振动异常。拆开一看——好家伙，一颗M16的螺栓齐根断了。断面还有疲劳弧线，典型的松动引起的疲劳断裂。当时心里那个火啊，装配的时候明明都按扭矩打了，怎么还松？ 后来跟几个同行聊，发现这事儿太普遍了。很多人觉得螺纹连接嘛，拧紧了就完了。说实话，以前我也这么想。但现实啪啪打脸。 汽车发动机缸盖螺栓拧紧现场工具

别迷信扭矩，预紧力才是爹

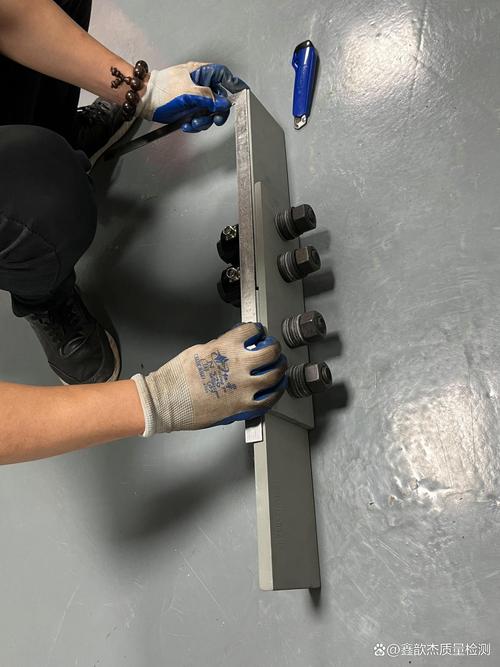

螺纹连接的本质不是“拧紧”，而是产生足够的夹紧力把被连接件压死。这个夹紧力，我们叫预紧力。扭矩只是拧紧过程中的一个中间参数，它和预紧力之间大概有个关系：T = K F d。T是扭矩，F是预紧力，d是螺栓直径，K是扭矩系数。 问题就出在这个K上。K是个什么玩意儿？它包含了螺纹摩擦、支承面摩擦、螺纹升角的影响……不稳定。同一批螺栓，表面处理稍有差异，K就能漂个±20%。更别提现场装配时，螺纹里有油还是没油，垫片是光滑还是粗糙，K值完全不一样。你用同一个扭矩去拧，实际预紧力可能差出一倍。💡 这就是为什么扭矩法控制预紧力，精度烂到让人想哭。高端点的会用转角法或者直接测螺栓伸长量，那才是真正盯住预紧力。 钢结构高强度螺栓扭矩系数测试

振动——螺纹连接的头号杀手

振动——螺纹连接的头号杀手 螺纹防松，绕不开振动。机器一开起来，交变载荷就来了。如果连接点承受横向振动，螺纹副之间会反复发生微小的相对滑动。摩擦系数稍有下降，预紧力就开始衰减。衰减到一定程度，连接面分离，然后螺栓就受到冲击，很快断裂。这个过程可能几分钟，也可能几个月。❗ 最坑的是，你根本察觉不到预紧力在悄悄流失。 常见防松方法有几种： - 摩擦防松：比如加弹垫、自锁螺母、嵌件螺母。说实话，弹垫在高振动下就是个心理安慰。当年做过振动试验，弹垫在横向振动下很快就松了，因为弹垫的缺口已经对扣，根本没有回弹空间了。 - 机械防松：开口销加开槽螺母、止动垫圈、串联钢丝。这些可靠得多，但拆装麻烦，不是所有场合都适用。 - 永久防松：螺纹胶（厌氧胶）。小螺栓挺好用，大螺栓高温下可能失效。 - 还有一种楔形锁紧垫圈，双面大齿，靠张力而非摩擦来防松，效果惊艳。不过成本也惊艳。 防松没有最好，只有最合适。得根据工况——振动量级、温度、拆卸需求——来选。

一个被忽略的细节：支承面沉陷

一个被忽略的细节：支承面沉陷 螺栓拧紧后，接触面并不是纹丝不动的。材料表面微观凹凸、油漆、氧化皮在压力下会逐渐压平，这叫沉陷。铸铁件、铝合金件尤其明显。沉陷导致预紧力下降，可能达到初始值的20%~30%。怎么办？预紧时稍微过拧一点，或者用高精度装配，比如超声测量预紧力。现在有一些智能拧紧工具，能实时监控扭矩和转角斜率，识别沉陷拐点，挺有意思。不过价格嘛……老板听了直摇头。 --- 问：为什么有的螺栓明明打了扭矩，过段时间用扳手去紧还能再转半圈？ 答：因为预紧力已经掉了啊。可能原因：一是支承面沉陷；二是振动使螺纹副微动磨损，摩擦系数变化；三是热胀冷缩，特别是铝钢连接。你用扳手一拧觉得还能转，其实并不是螺栓初始没拧紧，而是拧紧后轴向力松弛了。如果经常出现，检查下你的连接副是否匹配，垫片硬度是否够了。有些设计会加碟形弹簧补偿沉陷，或者用更长的螺栓增加弹性变形量来吸收松动。 问：那么多种防松螺母，到底哪种靠谱？ 答：先说结论：尼龙嵌件螺母在常温、小振动下还行，温度超过100℃尼龙就软了。全金属自锁螺母，比如变形的椭圆收口螺母，耐温好，但会损伤螺纹。压点式锁紧螺母靠局部变形锁紧，效果不错，但反复拆卸几次就废了。楔形锁紧螺母不伤螺纹、可重复使用、防松性能极佳，就是贵。如果是关键部位，别省那点钱，上一次设备停机损失可能就够你买一箱高级螺母。✅ --- 说了这么多，其实就想强调一点：螺纹连接远不是拧拧那么简单。从设计选型、表面处理、拧紧工艺到在线监测，每个环节都藏着坑。现在行业里开始推“智能螺栓”——螺栓头上直接嵌应变片，无线回传预紧力数据。听起来很科幻，但有些风电叶片连接已经在用了。 可惜，大部分工厂连扭矩扳手都不按时校准。甚至有些老师傅凭手感：“我觉得够紧了。”然后下一分钟螺栓就断了。现实就是这么魔幻。 所以下次再遇到螺纹连接问题，别光骂螺栓质量。想想你的预紧力到底足不足？防松措施选对没？装配过程受控吗？把这些理顺了，世界就会安静很多。至少，断螺栓的概率会小几个数量级。
