上周去了趟供应商厂里，看到4千吨挤压机“吐”铝型材，那场面—震撼。 但工艺主管跟我倒苦水：“订单急，模具三天两头裂，一停线，老外客户就要罚钱。” 挤压这活儿，看着粗笨，里头的门道可深了去了。

💥 谁说挤压就是“大力出奇迹”？

刚入行那会儿，我也觉得挤压机嘛，不就是把加热的金属棒通过模具怼出来？ 干过几年才明白，力大无穷只是基本功。料温偏高10℃，型材表面可能起泡；挤压速度增加1mm/s，晶粒就会粗大到影响疲劳强度。 这些参数耦合在一起，好比伺候一只情绪不稳定的巨兽。

大型铝挤压机生产线实景操作

有一次，为了赶一批轨道车辆用的大断面铝型材，我们连熬三个通宵。 结果，模具在挤压不到200根棒料后，从分流桥根部裂了——典型的应力集中。 说实话，心里那个绝望啊。 后来改用H13电渣重熔钢+真空热处理，寿命勉强提到500根，成本却翻了一番。 老板脸都绿了。

问：挤压模具寿命短，除了材料，还有啥被忽视的关键因素？
答：润滑和冷却。 很多人只盯着模具钢牌号，却忽略了挤压筒与模具的温差。 均匀的模具预热和氮化硼润滑涂覆，有时比升级材料更有效。 我们实测过，预热温度差从30℃压缩到±5℃，模具断裂概率降了近40%。

🔥 热挤压 vs 冷挤压：选错工艺，亏掉一套房

这个选择题，多少项目吃过亏。 热挤压适合铝、铜这些高塑性金属，能搞定复杂截面；冷挤压则仗着室温下的加工硬化，把钢件的强度怼上天。但冷挤压对模具的冲击载荷，是热挤压的3到5倍。 记得有个汽车安全件，本来用热锻+机加工，后来德国人建议冷挤压，一次成型。 听起来很美对吧？ 结果模具寿命只有预期的1/3，单件成本反超老工艺。 复盘发现，是忽略了材料前处理的磷化膜质量。

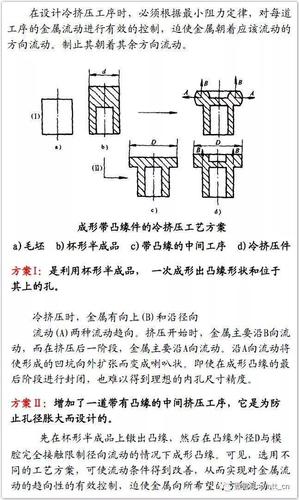

冷挤压加工汽车零件微观变形流线

冷挤压中的摩擦学问题，比热挤压更头疼。 石墨基润滑剂在高温高压下能形成转移膜，室温下呢？ 就是个油乎乎的东西。 后来我们改用高分子涂层+二硫化钼，才让连续生产超过1万件。 不过话又说回来，热挤压的能耗成本涨得厉害，现在国内推广等温挤压——也就是把模具和坯料都加热到接近金属再结晶温度，能耗能降15%，尺寸精度还高。 懂行的都知道，这才是未来的方向。

问：小厂想上冷挤压提高竞争力，第一步该做什么？
答：先评估你的模具加工能力。 冷挤压模具的硬度要求HRC60以上，且精度极严，模芯与模套的配合间隙可能只有0.005mm。 没有慢走丝线切割和高精度坐标磨床，基本上玩不转。 别被设备厂家忽悠“傻瓜式操作”，那都是骗鬼的。

🤯 工业4.0下的挤压：传感器与数字孪生

前段时间展会上，看到某大厂展出的智能挤压岛，挤压机上装了32个振动传感器和测力销。 实时数据传入数字孪生系统，能预测模具剩余寿命。过去模具寿命靠老师傅“感觉”，现在靠频谱分析和机器学习。 但别高兴太早，数据清洗的脏活累活，没几个人愿意干。 我们试过部署一套预测系统，光标注异常信号就花了三个月，期间生产了上千吨废料。

挤压机数字孪生系统监控界面

此外，还有利用弯曲挤压、摩擦挤压等新工艺搞轻量化结构的。 比如汽车防撞梁，用弯曲挤压直接成型一个弧形件，壁厚渐变，比冲压焊接减重20%。 说实话，这些创新让我这老工程师有点跟不上，但又忍不住关注。

问：数字化挤压线真的能降低对人的依赖吗？
答：能，但很难一步到位。 我们车间上了自动测温反馈系统，理论上挤压力控制应该闭环了，可铸棒的心部温度传感器始终测不准，导致系统频繁报警。 最后还是靠经验丰富的班长人工干预。 人机协作才是短期现实。

🛠️ 实操避坑：挤压车间里那些反直觉的经验

最后分享几条真金白银换来的教训——

• 挤压比不是越大越好：对6系铝合金，挤压比超过50，晶粒异常长大的风险骤增，反而影响型材的阳极氧化效果。
• 模具修模时，千万别用钨极氩弧焊补焊：局部过热改变基体组织，用不了多久就从补焊处龟裂。 老老实实重新做电极打火花。
• 均质化处理省不得：铝铸棒如果不做560℃×6小时的均质化，那些偏析的Mg2Si相会在挤压后形成亮线缺陷，客户一索赔，哭都来不及。

说得有点多。 总之，挤压这个行业，看似粗放，细节决定生死。 我现在每次去调试新模具，还是紧张得手心冒汗。 这大概就是制造的魅力吧。

——一位被挤压折磨了十二年的工艺工程师
