说真的，干自动化十几年，跟气动打交道的时间占了大半。一开始觉得简单——不就几个阀、几个缸，接上管子就能动。每次这么想的时候，现实就狠狠抽我耳光。上周去一个客户现场，新上的包装线三天两头停，故障码全是“气缸到位超时”。我到了那一看……气源管路上锈迹斑斑，三联件里的滤芯都快堵实了。唉，老毛病。

气动这东西，看着门槛低，实际上坑多得能埋人。今天索性把这些年踩过的坑、流过的泪，挑几个典型的说说。但愿你们别再重蹈覆辙。

气源处理——被忽略的隐形杀手

很多人以为空压机出来的气直接就能用。天真。压缩空气里那点水、油、杂质，进了阀体就是灾难。之前有个做电子组装的朋友，气动阀平均三个月换一批，百思不得其解。我让他把气源处理单元拆下来看——油雾器里加的是普通机油，乳化得一塌糊涂，阀芯都被粘住了。更夸张的是，干燥器根本没开。南方那个湿度，你想象一下，气路里都能养鱼。

气动系统FRL三联件安装细节

FRL（过滤-调压-润滑）三联件不是摆设。过滤器精度要匹配下游设备，一般5μm够用，但像真空发生器、精密导向缸，你得上1μm甚至0.01μm的。调压阀的设定也得讲究，别一刀切——一条线上不同工位需要不同压力。至于油雾器，现在争议挺大。

问：现在很多气缸都是无油润滑的，我还要用油雾器吗？答：看情况。预润滑气缸确实自带脂，但高速、高频动作下，还是额外给点油更安心。特别是带引导的阀或气缸前盖的防尘圈，缺油磨损很快。不过要控制油量，每分钟几滴就够了，多了反而积碳。你要是用的是食品级产线，那就坚决不能有油，必须用无给油组件，甚至用不锈钢系列。

还有一点容易被忘：排水。手动排水阀？别高估人的记性。自动排水器是标配，尤其是间歇性运行的系统。不然哪天冻了管路，哭都来不及。

阀的选型，别只看流量

有多少人对着样本册，只看流量(Cv值)就下单的？举手我看看。嗯，10个里有8个。剩下那两个，一个看价格，一个看交期。然后悲剧就发生了。

去年帮一个锂电设备商改造注液工位，他们用了某品牌的5通电磁阀，动作速度始终上不去。查了半天，那个阀是先导式，最低工作压力0.15MPa，但他们那段管路压力才0.12MPa，导阀打不开，主阀芯根本动不了。换成直动式，问题立解。多花钱了吗？每只贵不到30块。但前期全部换回，人工和停线损失好几万。何必呢？

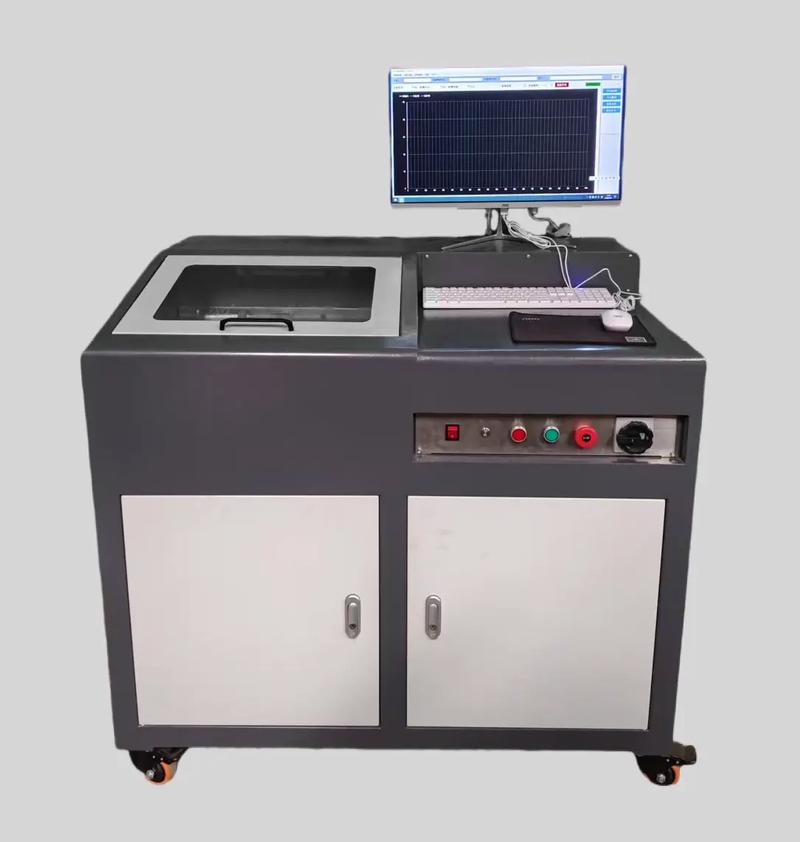

高速电磁阀换向响应测试台

选阀时的几个关键点：工作压力范围、响应时间、频率、接口尺寸、先导口排气方式。高频应用（如分拣机），响应时间必须短，有些阀能在5ms内切换，慢的却要30ms。差30ms可能就把产品漏过去了。另外，如果是集装阀底座，先导排气口怎么处理？是集中排放还是单独？别小看这个，现场噪音和粉尘污染能让你头疼。

问：如何从型号上快速区分先导式和直动式？答：不同厂家代码不同，但有个通用规律：如果型号里有小写字母的结合，比如SYJ、VQZ，很多带J或Z代表有引导结构；纯靠电磁力驱动的往往型号更短，比如3V1系列。不过最牢靠的还是看最低工作压力，直动式可以到0，先导式一般不低于0.1MPa。看样本曲线！

还有阀的功耗。24V直流电磁头的功率，从0.5W到6W都有。低功耗的发热小，在密集安装时能大大降低能耗和温升，尤其适合AGV或移动载体。但低功耗阀的启动力矩也小，对杂质更敏感，气源更要干净。

气缸计算，没那么简单

我见过最夸张的设计失误：一个顶升机构，用了一根缸径160的气缸去推不到30公斤的工装。动作起来跟打桩机似的，咣咣响。调小气源压力？速度又不够。最后只能加缓冲器、换小缸径，还报废了好几套产品。

气缸选型，负载率是铁律。水平运动一般不超过0.6，垂直提升不超过0.5，高速运动还要更低。你得考虑实际动力——气源压力波动。厂里的空压机不是一直满压，用气高峰可能掉到0.5MPa，你按0.6算，到时力就不够。另外，行程上的侧向力、偏心负载，会极大加剧磨损。该用导轨就用导轨，别指望活塞杆兼导向。

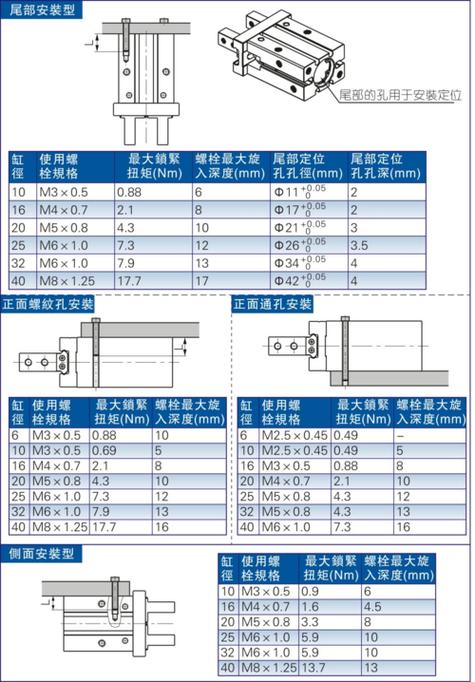

气缸选型计算实例图表

缓冲也很要紧。缸径50以上的气缸基本都带气缓冲，但这不意味着你可以随便来。缓冲阀的调节，从全开状态慢慢往回调，直到活塞平稳到位，没有回弹。我有次看到操作工用扳手敲缓冲阀，说拧不动，上去一看，那颗阀针已经弯了——被冲击力打坏的。早该换带液压缓冲器的型号了。

现在好多人开始用伺服气缸或者智能位置控制器，比如Festo的VTEM或者SMC的JXC系列。气动定位精度能到±0.2mm，颠覆了传统认知。但调试门槛高，而且需要干净的工况。我这的教训是，刚上的时候一定要做电磁兼容测试，否则变频器一开，位置信号就乱跳。

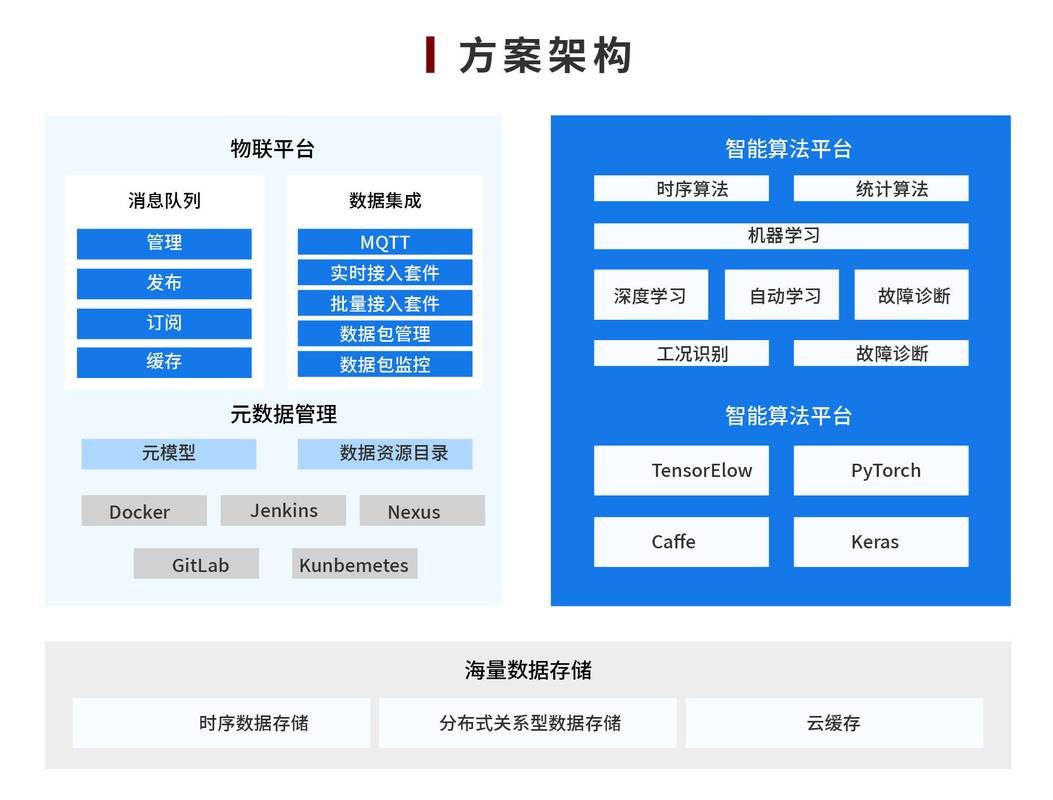

一些新玩意儿——IO-Link与预测维护

一些新玩意儿——IO-Link与预测维护

在2025年的今天，不谈点数字化好像落伍了。但说真的，IO-Link气动阀岛确实香。以前排查一个阀不动作，电工要拿万用表从头查到尾；现在诊断数据直接传上来，哪个阀过热、哪个线圈短路，一目了然。还可以远程修改参数，比如压力阈值、响应模式。

我们去年在一个汽车总装线上用了一批带流量传感器的阀岛，能实时监测每个气缸的动作时间和泄漏量。由此建立了预防性维护模型，当泄漏量缓慢增大时，就安排保养，避免突然停工。这比原先的“坏了再修”省太多成本了。不过，实施前记得评估网络安全，别让生产网裸奔。

说一千道一万，气动技术虽然传统，但细节里全是魔鬼。别觉得简单就掉以轻心，也别因为出了两次问题就否定它。选型和维护上多花点心思，回报是几十倍的可靠性和效率。实话。
