金属材料选材血泪史：别再只看强度了，这些坑你踩过几个？
搞机械的，谁没在材料上栽过跟头？那台设备趴窝的时候，老板盯着你，你盯着断裂的轴，心里一万匹草泥马奔腾——设计计算书上明明写着抗拉强度够的啊！怎么就断了呢？……问题就出在，你只盯着强度这一个数字。说实话，选材这事儿，教科书永远只教你一半。
金属零件疲劳断口宏观形貌
刚入行那几年，我天真地以为 金属材料 只要查手册、对牌号、算强度就完事。结果呢？栽了。一个提升机的轴，选的45钢调质，按理说强度足够，半年后齐根断裂。断口分析一看，疲劳！应力集中处的圆角设计太小，而45钢的 缺口敏感性 不低——这东西手册上可不会用红字标出来。那一周我几乎住在厂里，白天做失效分析，晚上翻材料学教材，才搞明白：疲劳强度 和 断裂韧性 有时候比静强度更关键。你能想象那种懊恼吗？明明都写在书里，但实践之前就是没当回事。
❌ 强度高就万事大吉？聊聊被深深忽视的韧性指标
很多工程师，尤其新手，特别迷信抗拉强度。一看某个牌号强度高，就觉得“这料好”。哎，真不能这么简单粗暴。高强度往往伴随着低塑性、高脆性倾向，特别是某些高碳钢和经过不当热处理的中碳合金钢。你有没有见过一个螺栓，拧的时候没感觉，过两天自己断了？那是氢脆。或者一根渗碳淬火的齿轮轴，表面硬得磨不动，心部韧性却不足，碰到冲击过载就崩齿。这些都不是强度不够的问题，是韧性、是缺口敏感性、是残余应力的锅。
举个例子吧，我这里有一个惨痛教训：一台冲压机曲轴，为了省钱，用了40Cr调质但回火温度偏低，硬度是上去了，延展性掉得厉害。结果一次意外卡模，曲轴直接断成两截，飞出来的碎片差点伤人。事后我们检测，冲击功连20J都不到！而设计要求至少40J。那一刻我才真正理解，材料选型绝不是翻翻标准就行的，你得懂它背后的金相组织，懂得热处理状态对性能的影响到底有多大。

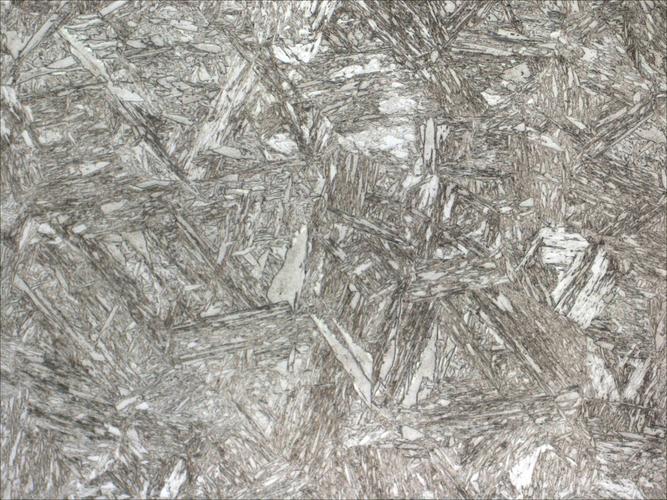

淬火后马氏体组织金相图片
问：为什么有些高强度钢反而更容易突然断裂，而较低强度的钢却只是弯曲变形？
答：这是典型的韧脆转变现象。高强度钢往往塑性储备少，裂纹扩展速率快。当存在缺陷或应力集中时，低强度钢可以通过塑性变形让应力重新分布，从而在断裂前给出“预警”（明显变形）。而高强度钢可能直接以脆性断裂形式失效，没有明显征兆。所以，在承受冲击、交变载荷的场合，别一味追求高强度，一定要匹配足够的断裂韧性。记住，材料选型是性能、工艺和成本之间的平衡——有时候，选个强度低一点但韧性更好的钢，系统反而更安全。
🚫 不锈钢真的不生锈？别被名字骗了
不锈钢，听着就放心对吧？我以前也这么觉得。直到有一批304不锈钢的管道，在化工厂用了不到一年就泄漏了——点蚀穿孔！原来介质里氯离子浓度超标，304的耐点蚀能力根本不够。你看，这又是一个坑。不锈钢的“不锈”是有条件的，在特定介质中照样腐蚀。常见的几种：晶间腐蚀（焊接接头的致命伤）、应力腐蚀开裂（拉应力+腐蚀介质，304在含氯高温水中特别敏感）、点蚀和缝隙腐蚀（静态介质中更危险）。
后来我们不得不换成双相不锈钢2205，虽然贵了不少，但氯离子耐受能力明显提升。还有一次在沿海项目，用了304的螺栓，几个月后锈得拆不下来，最后全切了换316。所以，选不锈钢一定要搞清楚使用环境：有没有氯离子？温度多高？流速怎样？是否需要敏化处理？这些细节远比材料牌号本身重要。
问：304不锈钢在沿海大气环境下真的不能用吗？有没有更经济的替代方案？
答：304在沿海环境确实有风险，尤其当直接接触海水飞溅或持续潮湿时，点蚀很容易发生。如果非要用，必须做好定期清洗和维护。更经济的选择是316不锈钢，因含2%~3%的钼，耐蚀性大幅提升。但对于长期浸泡在海水中，316也扛不住，这时候就得考虑超级奥氏体不锈钢或双相不锈钢。还有一个被忽视的细节：避免不同金属接触导致的电偶腐蚀，比如碳钢与不锈钢直接连接必须做好绝缘处理。
🛩️ 轻量化大潮下，铝合金、钛合金怎么选？
🛩️ 轻量化大潮下，铝合金、钛合金怎么选？
如今做设备，轻量化喊得震天响。尤其移动部件、机器人臂、无人机这些，恨不得用空气造。铝合金用得最多，便宜、好加工、密度只有钢的1/3。但铝合金有个毛病：疲劳强度低，而且没有明确的疲劳极限——也就是说，交变应力下它迟早会断裂，理论上寿命有限。所以设计时要特别注意应力水平，表面处理如喷丸强化也能提升疲劳性能。另外，铝合金的热膨胀系数大，在精密仪器上与钢件配合可能出问题。
钛合金呢？比强度逆天，耐腐蚀也好，可加工性真是一言难尽。又粘又硬，刀具损耗大，切削速度低，成本蹭蹭涨。但如果是航空航天、高端医疗器械，这些代价就值得。我见过一个医疗机械臂关节，从铝合金换成钛合金TC4，重量只减了15%，但成本翻了五倍。值不值？看性能需求，如果多花五倍钱能换来手术精度的大幅提升，那就值。工业上除非是要求极端减重和抗腐蚀，否则钛合金的性价比并不高。对了，碳纤维复合材料这几年也猛，但它和金属连接时的电偶腐蚀问题，又是一个头疼事。
🔥 热处理——金属材料的第二次生命
很多厂，把热处理当个黑箱，图纸上写个“调质处理”就完事。至于调质后硬度多少、组织怎样，一概不管。真的让人上火！同一批45钢，淬火回火工艺稍有偏差，性能能差出几条街。我曾见过一个案例：一根主轴，设计要求调质后硬度28~32HRC，但实际检测出来只有22HRC，原因是回火温度高了。装上去一用，轴颈磨损飞快，没几天就报废。所以，别只写“调质”，最好标注具体硬度范围，甚至关键件要附带金相组织要求（如回火索氏体1~3级）。
还有一些特殊工艺：渗碳淬火用于表面耐磨心部韧性的齿轮；渗氮处理用于提高表面硬度且变形小，适合精密零件；感应淬火实现局部硬化。但这些都建立在母材选择正确的基础上。如果母材淬透性差，心部硬度上不去，或者渗碳层深度控制不好，一切都白搭。你看，光是金属材料的热处理这一块，就能写本书。可现实中，多少人做设计的时候认真考虑过这些？

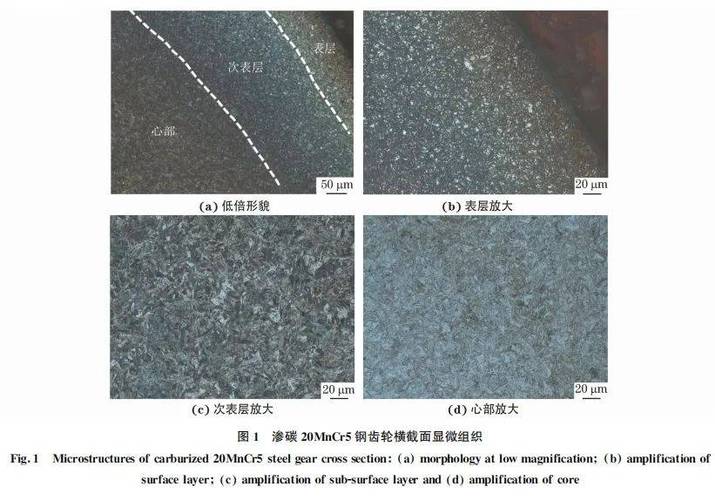

齿轮渗碳层微观组织显微镜照片
说到底，选 金属材料 不是套公式，是权衡。强度、韧性、耐蚀、成本、可加工性、供应链可得性……每个项目都得重新掂量。有时候我甚至觉得，这像一门玄学。但玄学背后是扎实的工程功底，和无数次失败换来的经验。所以啊，如果你还在为材料选型纠结，别慌，多去车间转转，多分析几个失效件，翻翻旧档案，和老工程师喝喝酒——他们嘴里那些“土办法”，往往藏着最实用的智慧。
