上周车间又出乱子。夜班老张凌晨三点打电话，声音抖得像筛糠：“那套汽车灯罩模，打了500模全他妈是凹陷，已经停机了。”我赶到一看，料筒温度显示正常，射出压力120MPa，冷却时间也够。老张哭着说全是按工艺卡来的。我顺手调出保压曲线——好家伙，保压切换点设在注射行程的95%。这要是能打好，我把注塑机吃了。

参数窗口不是摆设，别把保压当儿戏

搞注塑的都知道，保压是灵魂。但99%的师傅把时间耗在调温度、凑射胶速度上。保压呢？随便给个压力，时间拍脑袋定个5秒。结果呢？缩水、气泡、翘曲轮着来。 注塑保压切换点位置示意图 保压切换时机直接影响补缩效果。切早了，熔体还没压实；切晚了，型腔压力峰值过高，飞边又来了。那怎么找对点？看螺杆位置和射胶时间的曲线，找刚好填满型腔的那个拐点——也就是从快速射胶转入慢速的转折。这里多说一句，别迷信机器自带的“自动切换”。那玩意儿是靠射胶时间估算的，模具温度一变、熔体黏度一波动，误差就大了。 问：为什么我用了保压，产品中心还是缩孔？ 答：先确认你的保压压力是否传递进去了。浇口固化太快，保压压根补不进去。检查浇口尺寸、模温，特别是冷料井。有时把保压时间从3秒延到6秒一点用没有，因为第二秒浇口就冻了。这时候得提高热流道温度或者加大浇口直径。还有——保压压力不是越高越好，高了产品内应力大，后期装配一受热就开裂。我们吃过这个亏，PP料的内饰件，保压加到80MPa，下线好好的，夏天在车里全翘了。

模具设计不改，机台调冒烟也白搭

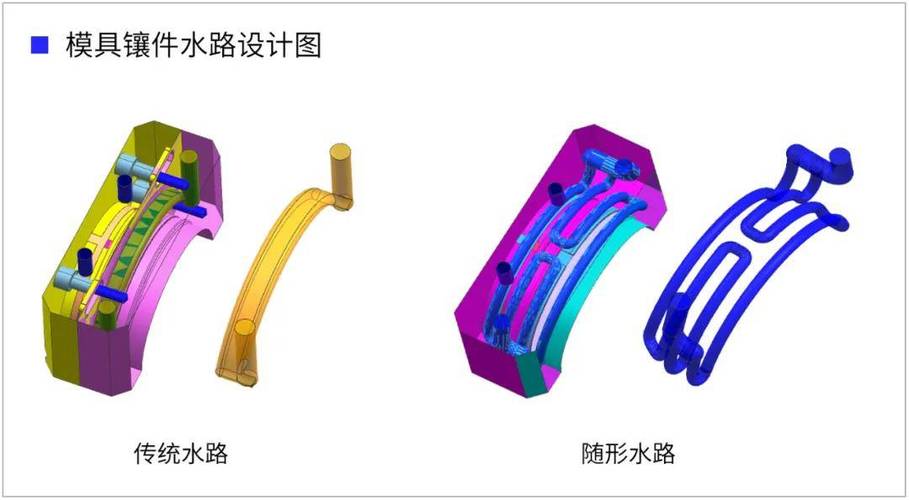

去年接了个医疗设备外壳订单，PC+ABS料，外观面要亮，装配孔位置度要求0.1。试模试了三天，变形调不过来。后来把模具拆了，发现冷却水路排得一塌糊涂，动模侧三条水管，定模侧才一条，还在分型面附近。这不是开玩笑嘛。 注塑模具随形冷却水路设计图 均衡冷却是模具设计的命。随形冷却这几年很火，3D打印镶件直接做异形水路，对消除热点太管用了。但说实话，大多数小厂还停留在钻直孔的阶段。我们有一套汽车格栅模，原来打一个周期90秒产品还变形，花了三万块改随形冷却水路，周期降到60秒，变形量直接从1.5mm干到0.3mm以内。这账还用算吗？ 问：一模多穴产品，尺寸波动怎么解决？ 答：先别怪机器。检查每个模穴的填充是否平衡。用Moldflow做填充分析，看流道剪切热导致的黏度差。现场呢——可以做个短射实验，看各穴填充时间差。我吃过亏，觉得流道对称就行，结果因为一个滑块油缸漏压，导致模板受力不均，三号穴永久性偏大。后来每模必测，稳定多了。实在不行，调浇口厚度，或者给流动慢的穴单独加模温机。办法总比困难多。

别死盯着普通料，有些东西试了才知道香

上个月去橡塑展，看到有家厂商推碳纤维增强尼龙，密度比标准PA66低20%，拉伸强度反而高30%。当场就要了样本。回来试了套无人机桨叶模，流动性是个坎儿。碳纤料粘度高，射胶速度得往上怼，不然纤维取向乱，强度上不去。还容易堵喷嘴。折腾了一个礼拜终于稳定了，桨叶过测试时，抗扭强度比玻纤增强的翻了一倍。现在这个客户我们拿得很稳。 免喷涂材料也值得聊聊。以前做高光黑，要么喷漆要么模内转印，成本高不说，环保查得严。现在直接注塑免喷涂PMMA/ASA，光泽度能做到90GU以上，还不脱皮。不过模具得用镜面钢，排气要格外小心，合模线稍有瑕疵就明显。我们那套做扫地机外壳的模，光抛光就花了三天，最后效果是真漂亮，客户当场追加订单。 问：湿料没烘直接打，产品起银纹，怎么补救？ 答：已经打了的这批，烘料没有用的，二次塑化只会降解更狠。轻微银纹降低注射速度、提高模温可以掩饰一点，但力学性能已经废了。只能降级处理。所以上料前一定检测水分，尼龙料手摸干的不算数，必须用湿度仪。我们车间现在规定：PA、PBT、PC类，烘料后含水率必须低于0.02%，抽检不合格不准上机。这条红线碰不得。 说实话，注塑这行当，理论学得再多，不到现场摸爬滚打几年，很多坑你根本想不到。比如环境温度，夏天车间比冬天高十度，同一套参数打出来的产品尺寸能差0.1mm。还有换料后的清机，要是残留一点上次的阻燃料，能把热流道堵得死死的。这些都不是书本上教的。但正是这些细碎的经验，让产品从及格到优秀。
