那根报废的轴，教会我什么是过盈配合

干机械的都知道，过盈连接这玩意儿，看起来简单——不就是把轴做得比孔大一点儿，硬塞进去嘛。可刚入行那会儿，我亲手毁了一根40Cr的轴。压装到一半，轴弯了，孔刮花了。当时心里拔凉拔凉的。后来才明白，过盈连接远不是“硬塞”这么粗暴的事。它的核心是利用材料的弹性变形形成紧固连接，能传递很大的扭矩和轴向力，而且结构简单，没有键槽应力集中。但搞不好，装配就是一场灾难。

过盈配合装配失败轴弯曲实例

说实话，现在设计设备，我首选过盈连接。尤其高速重载场合，齿轮和轴、轴承内圈和轴颈，几乎全是过盈。它的可靠，建立在精确的公差与配合之上。可你知道吗？很多时候图纸上标个H7/p6，工艺就按这个来，结果装不上或者松动。这里头的水，深着呢。

热装还是压装？这不是选择题，是生存题

装配方法直接决定成败。压装最常用，冷压或常温压入。但有个致命问题：容易拉伤配合表面。我之前提的那根轴，就是压装速度太快，导向又没做好，瞬间卡死。后来学乖了，压装前涂二硫化钼润滑，锥度导向，控制压入速度——特别是过盈量超过0.05mm的时候，必须倍加小心。可有些大过盈量，比如0.1mm以上，压装就有点蛮干了。这时热装是真香！

热装法，俗称“红装”。把孔件加热到一定温度，孔胀大，轻松套入轴，冷却后抱死。加热温度怎么算？有个经验公式：加热温度 ≈ 过盈量 / (α × 孔径) + 室温 + 100℃，α是线膨胀系数。有一次装一个直径200mm的齿轮，过盈量0.18mm，计算出来要加热到230℃左右。我们用感应加热器，不到十分钟就搞定。装进去时还有一点间隙，爽得很。不过温度不能太高，超过回火温度就完了，材料软化，表淬层就废了。千万别图快用气焊枪乱烤——局部过热，变形不说，表面硬度全毁。

工业现场大型齿轮热装操作过程

见过有人用油浴加热吗？那玩意儿危险，我亲眼见过油盆起火，吓死。现在讲究环保安全，电磁感应加热是趋势。但小厂还是用电阻炉居多，慢慢加热，均匀。顺便说一句，拆卸过盈件更是头疼。热装件冷却后就实难拆了。最好在设计时预留注油孔，用液压法拆。还有，感应加热拆卸真是救命工具，把外圈快速加热到比内圈温度高，间隙一出来，啪，就分了。对了，拆的时候，破拆轴套那种事，应急可以，但心疼啊。

问：过盈量怎么定？感觉手册给的公差带太宽了

问：过盈量怎么定？感觉手册给的公差带太宽了

答：手册上H7/p6、H7/r6这些是标准推荐，但其实具体工况千差万别。真要算起来，你得考虑传递扭矩大小、载荷性质、工作温度、离心力影响。最小过盈量要保证不打滑，最大过盈量不能使材料屈服。有公式，按弹性力学假定，把结合压力算出来，再校核应力。不过现在多用有限元分析，特别是复杂形状。我自己的经验：普通钢件，扭矩中等，过盈量一般取轴径的0.1%～0.25%。还要注意表面粗糙度：压装时会削平一些，实际有效过盈量会减少，所以要加大10%～20%。粗糙度Ra1.6和Ra0.8，差别很大。

问：过盈连接出现微动磨损怎么搞？

答：微动磨损，就是配合面间极其微小的相对运动，导致磨损和疲劳裂纹。常见于振动工况，像轧机传动轴。解决方法：一是增大过盈量，让结合压力足够大；二是在配合面间加一种高分子减摩涂层，如乐泰固持胶，既填充间隙又防腐蚀。还有就是表面强化，喷丸、滚压。其实，设计时增加一个防松键或端面螺钉，虽说是混合连接，但有时比纯过盈更可靠。不过说回来，纯过盈设计的美感就是简洁，对吧？非要加个键，那感觉就变了。

公差配合那点事，磨死人不偿命

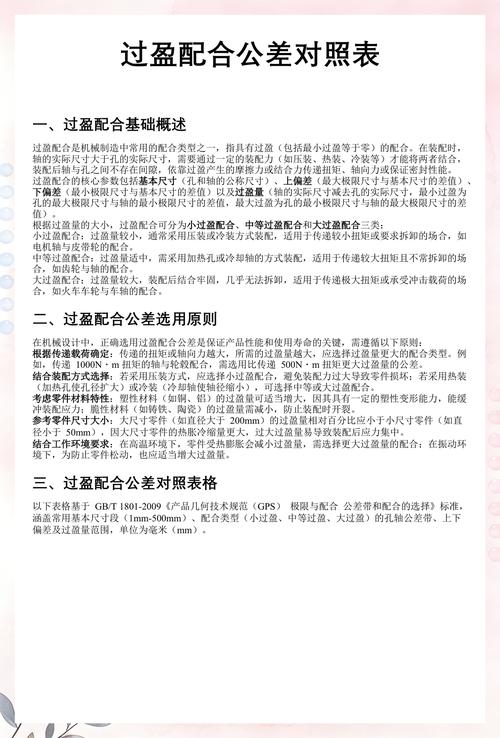

基准制选择，基孔制优先，因为加工孔比轴难。但偶尔也有基轴制，比如一根长轴上装几个不同配合的零件。公差等级：过盈配合常用IT6～IT7级。精度高了，成本往上飙。装配前一定要测量，孔径用内径千分表，轴用外径千分尺，记录数据，分组选配。这活儿累，但不干就容易出废品。有一次，一批齿轮孔磨大了0.01mm，结果过盈量全部偏小，高速时滑动，全部返工。所以，过程控制比事后检验重要。三坐标测量机是神器，可小厂谁天天用啊。

还有个细节：薄壁件装配会收缩，导致过盈量减小。比如轴承外圈压入铝壳孔，铝壳孔过盈量要适当加大。环境温度也是：冬天装配要考虑材料冷缩，有次在北方，零下十几度，明明加工好的尺寸，拿到室外就装配，结果轴小了，根本装不上，还得重新加热。

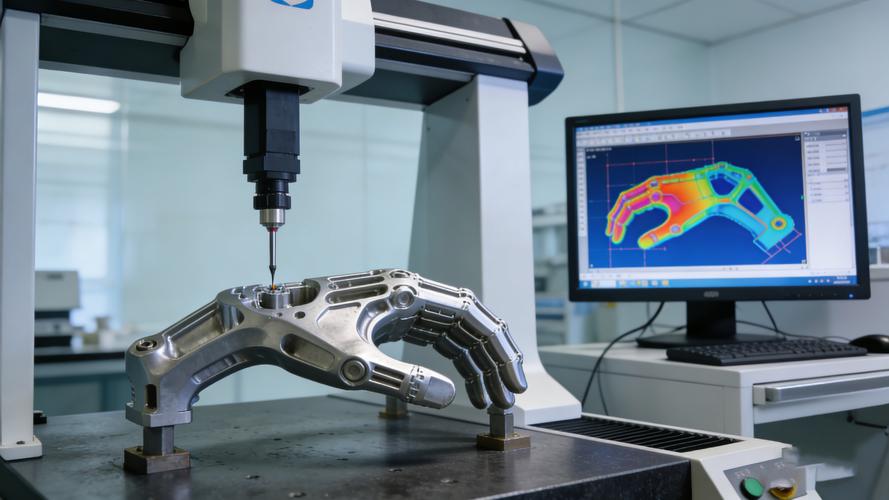

精密机械零件公差三坐标测量检测

过盈连接，看似粗犷实则精细。它考验你对材料、公差、温度的综合把握。别小看它，一个完美的过盈配合能让人心生愉悦——那严丝合缝的装配感，像极了精密的瑞士表。但前提是，你尊重它的物理规律，别硬来。好了，今天就聊到这儿，再写下去我车间里那根待装配的主轴该叫唤了。
