粘接这事儿，看着简单，涂点胶，一压，完事儿——对吧？错。大错特错。我搞了二十年工业装配，见过太多因为粘接失效导致的断头路。轻则零件脱落，重则整机报废，甚至人身事故。不是说笑。

选胶就像选老婆，错了全完蛋

新手最爱犯的毛病：随便抓一管胶就上。环氧、聚氨酯、丙烯酸、厌氧胶……每种胶的脾气不一样。你让一个慢性子去干快活儿，能不出事？ 工业胶粘剂选型对比表 记得2013年，给一家新能源车企做电池包密封。技术要求用双组份聚氨酯，结果采购图便宜买了环氧。刚开始没事，一个月后，电池包漏水——电解液泄漏，差点烧了整个测试车间。那场面，我这辈子忘不了。后来查原因：环氧太脆，扛不住电池充放电时的微变形，况且他们还省了底涂工序。 所以，选胶之前，先搞清楚三件事：被粘材料是啥？工作温度多高？受什么力？剪切、剥离、冲击，要求完全不同。有时候还得考虑耐化学介质。比如变速箱壳体粘接，机油一泡，普通环氧半小时就软了。 别迷信进口大牌。我在实验室比过，国内几家专攻电子胶的厂家，耐高温硅烷改性聚醚胶，性能反超那几家德日老字号。成本还低三成——但前提是你得会挑。 问：底涂到底有没有用？为什么有些师傅说可以省略？ 答：哎，又是偷懒的借口。底涂就像化妆前的隔离霜，你可以不用，但脱妆别哭。对于难粘材料——比如尼龙、POM、PTFE，不涂底涂等于把胶涂在油纸上。更关键的是，底涂能形成化学键桥，把胶和被粘物“铆”在一起。我试过，铝合金粘接，不打底涂，剪切强度能差出50%以上。省那十分钟，后面花十小时返工，值吗？

表面处理——被忽视的“泼妇”

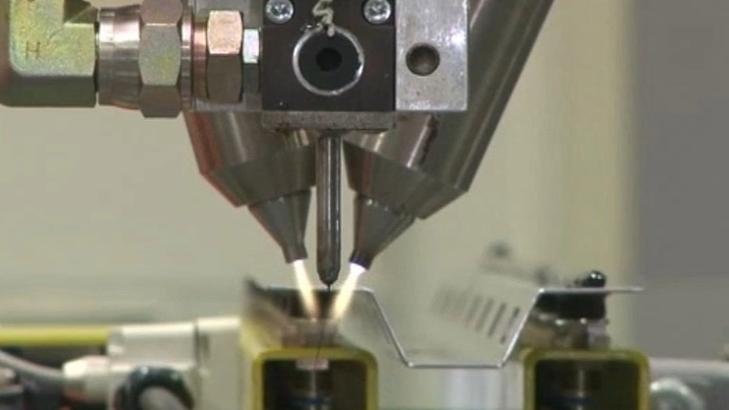

表面处理是粘接的七寸。但大多数人，拿抹布擦擦就完事。懒。 金属表面等离子处理粘接前 去年一客户，做精密光学支架，用UV胶粘镜片。镜片掉下来，拍碎在线路板上，一台设备二十万直接报废。查原因：光学玻璃出厂时有脱模剂残留，肉眼看不见，但足够让胶水挂不住。用异丙醇擦一遍？不够。得用等离子处理或者火焰处理，把表面能提上来。水滴角大于60度，就别想粘牢。 这里爆个料：很多车间里的无尘布，反复用，本身就有硅油污染。你以为在清洁，其实在铺一层隔离层。用前用无纺布蘸丙酮擦三遍，每遍换新布，这才是标准动作。 我还见过更离谱的：焊接车间飘过来的防溅剂，肉眼不可见的油雾附着，整批产品粘接失效。排查了三天才找到元凶。所以，粘接区域必须隔离，最好是正压洁净间。不然你怎么死的都不知道。 问：户外产品粘接，怎样保证十年不老化？ 答：这问题值十万。户外老化三大杀手：紫外线、湿气、冷热循环。单纯环氧胶，紫外线一照，两月变脆。必须选丙烯酸酯或硅酮改性胶。但光选对胶还不够，必须做加速老化试验：双85测试（85°C/85%RH）至少1000小时，冷热冲击从-40°C到85°C一百个循环。我参与过高铁车窗密封条项目，要求30年寿命，胶样做完一万小时氙灯老化才敢定型。你猜最后用了什么？一个毫不起眼的MS聚合物，但配方里加了六种稳定剂。

环境因素，温度湿度都是杀手

环境因素，温度湿度都是杀手 你手里的胶，可能根本不是在25°C下固化的。去年冬天，江苏一工厂赶货，车间没暖气，夜班气温5°C，胶水粘度翻倍，混合不均匀，固化慢得像蜗牛。操作员等不及，没干透就搬下道工序，结果全批发软。 湿度也是王八蛋。湿气固化聚氨酯，低于30%RH，三天不干；高于80%RH，起泡。我那徒弟有次在广东雨季干活，忘了关窗，PU胶固化后全是气泡，像冻豆腐。报废率70%，老板脸都绿了。 所以，温湿度记录仪是必需品。固化间24小时监控，数据存档。别等出了问题才翻记录，那就晚了。还有，胶本身得回温。冷藏的胶拿出来，至少放车间缓四小时，不然表面结露，废了你一锅胶。 最后，别信“万能胶”。没有万能胶，就像没有包治百病的药。粘接是系统工程，从设计、选材、表面预处理、施胶、固化到检测，一个坑都少不了。今天就聊到这儿，下次再说说振动环境下的粘接失效案例，那故事更邪乎。
