一颗电容引发的血案

上个月产线停了整整四个小时。就因为一颗该死的贴片电容。货值两毛钱——对，你没看错，两毛钱。结果整个PLC控制板复位异常，传感器数据乱跳，机械臂差点撞上防护罩。我蹲在电柜旁边，示波器探针都快戳烂了，最后才发现……是电容的ESR值选错了。天，当时真想抽自己。明明设计图上标注的是低ESR钽电容，采购那边说“这家便宜”，就换成了普通铝电解。结果高频纹波大得吓人，5V电源轨直接飞到6.2V。你能信？

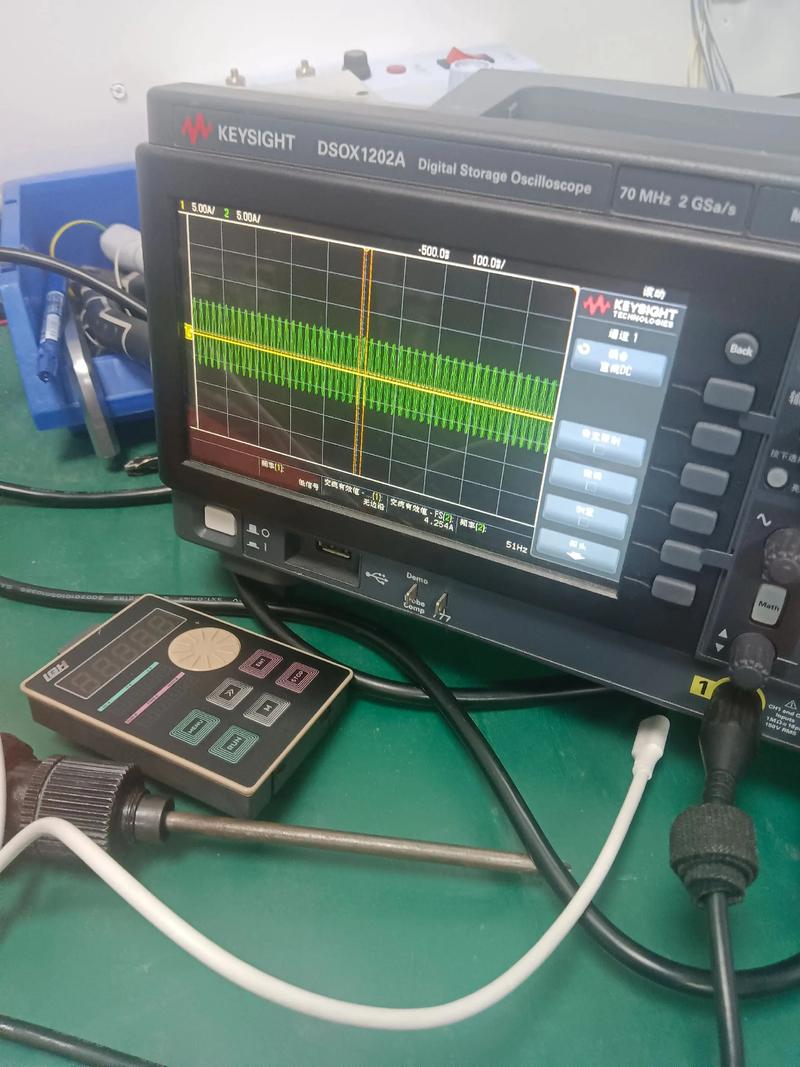

电子元器件选型错误导致电路板故障实拍

说实话，电子元器件这玩意儿，水太深。你永远不知道下一批货里藏着什么惊喜。尤其现在全球供应链这鬼样子——2023年缺MCU，2024年缺MOSFET，2025年了，连贴片电阻都开始玩期货。我去年为了搞一批汽车级的CAN收发器，等货等了18周。18周！项目差点黄了。当时真想骂人，但还得笑着给销售画饼：再等等，马上到货……

选型，从不是照着datasheet填参数

很多人觉得选元器件就是打开立创商城，按电压、电流、封装一筛选，完事儿。呵，要真这么简单，我们这帮搞硬件的早失业了。举个真实案例：同样是0603封装的100nF电容，村田的GRM系列和三星的CL系列，在3.3V偏置下实际容量能差30%！因为X7R陶瓷电容的直流偏置特性啊，兄弟。你PCB上焊上去，一通电容量就掉，电源去耦效果打折，最后MCU莫名其妙死机。这种问题，datasheet里可不会大字标明——你得去翻厂商的“特性数据手册”，甚至自己搭电路测。

X7R电容直流偏置特性曲线测试图

还有连接器。别小看那几根针。去年我们一个户外基站项目，用了国内某品牌防水连接器，IP68标得清清楚楚，结果雨季一过，板子上全是铜绿。拆开一看，密封圈材质是普通硅胶，不是氟硅橡胶，耐候性根本扛不住紫外线加臭氧。后来换了安费诺的，单价贵了五倍，但再没出过事。所以啊，选型不只是看参数，还得看场景，看工艺，看批次。有些坑，不亲自跳一次根本记不住。

问：新手怎么快速判断一颗芯片是否靠谱？

问：新手怎么快速判断一颗芯片是否靠谱？

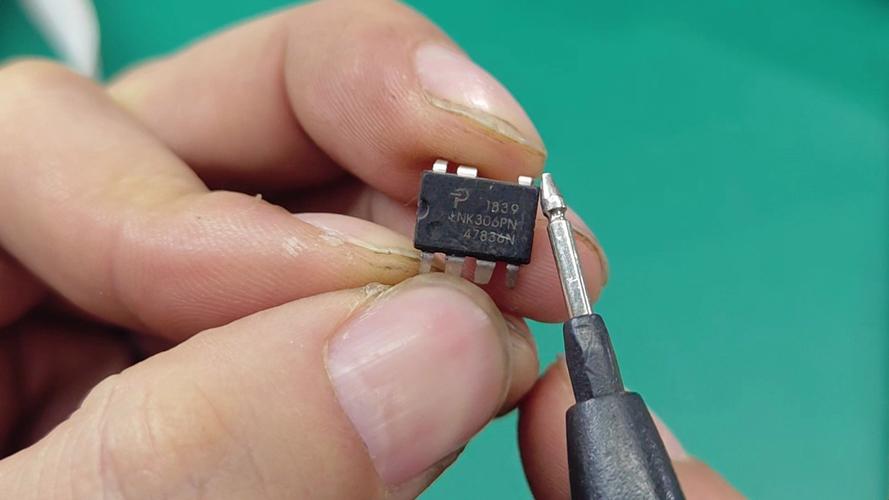

答：先说个简单的——看丝印。正经大厂的激光打标，边缘锐利、字迹匀称，假货大多是丝网印刷，模糊不说，用洗板水一擦就掉。当然这招只能防低端造假。更狠的是翻新片：引脚重新镀锡，表面打磨再打标，X光看die都一模一样，因为本来就是原厂晶圆，只是参数不合格被淘汰出来。碰到这种，只能上ATE测试台抽检。所以我给新人的建议：优先从原厂授权分销商拿货，哪怕贵点。别信华强北柜台那些“全新原装”，十个有八个是散新货。真的，吃过亏。

供应链博弈下的替代料陷阱

供应链博弈下的替代料陷阱

去年冬天，我们一个电机驱动板上用的IGBT，原厂直接断供。采购找了“替代料”——参数完全兼容，封装一样，价格还低15%。我拿了样品跑测试：导通损耗、开关速度，甚至热阻都符合。小批量试产也OK。结果正式量产第二周，产线开始报过流故障。一查，是那颗替代IGBT在80℃壳温下栅极阈值电压漂移超了，导致半桥直通。数据手册上根本没提这温度特性。后来问厂商FAE，人家支支吾吾说“这个批次可能有点分散”。呸。从那以后，我立了条规矩：凡是替代料，必须做全温老化测试，而且必须从三个以上批次里随机抽样。

所以你看，元器件参数只是入场券，可靠性才是生死线。特别是工业现场，温度、振动、粉尘、电磁干扰……哪个不是照妖镜？你实验室里跑得再欢，一到现场就趴窝。记得有次用了一颗国产RS-485芯片，在25℃完美运行，拿到40℃环境箱里，共模电压范围直接缩水一半。吓得我们连夜把板子上的TVS管全换了。现在想想，真是擦着冷汗过来的。

问：工业环境中，无源器件（电阻电容）最容易忽视的坑有哪些？

问：工业环境中，无源器件（电阻电容）最容易忽视的坑有哪些？

答：电阻的噪声。听起来玄乎吧？其实在高精度模拟前端，比如24位ADC的参考电压分压电阻，你随便用个厚膜电阻，电流噪声就能淹没好几个LSB。必须上金属薄膜电阻，甚至箔电阻。还有电容的微音效应——MLCC压电效应会把机械振动变成电压噪声。我们有个用在冲压机旁边的振动传感器，一开始读数总飘，后来发现是板上MLCC被机台震得唱起了歌。改成钽电容加软性固定胶才解决。所以说，工业场景选型，得把元器件当“活的”来看，它会被环境逼疯。

最近几年，宽禁带半导体（SiC、GaN）火得不行，高压高频优势确实诱人。但驱动电路设计完全是另一码事。寄生电感稍大就振荡，振到管子击穿。我们第一次用GaN做48V转1V的POL，效率倒是漂亮，结果EMI超标15dB。最后绕着Layout改了六版，加磁珠、调死区、上铜箔屏蔽……把人折腾得半死。不过话说回来，弄懂了之后，性能提升真不是一点半点。现在让我回去用硅MOS，肯定不乐意。这大概就是工程师的受虐倾向吧。

好了，今天就扯这么多。最后说句掏心窝的：甭管多忙，样片到手第一件事，亲手测一遍关键参数，别相信任何人的datasheet，包括原厂。✅ 养成习惯，能少进80%的坑。至于剩下20%……看命吧。❗
