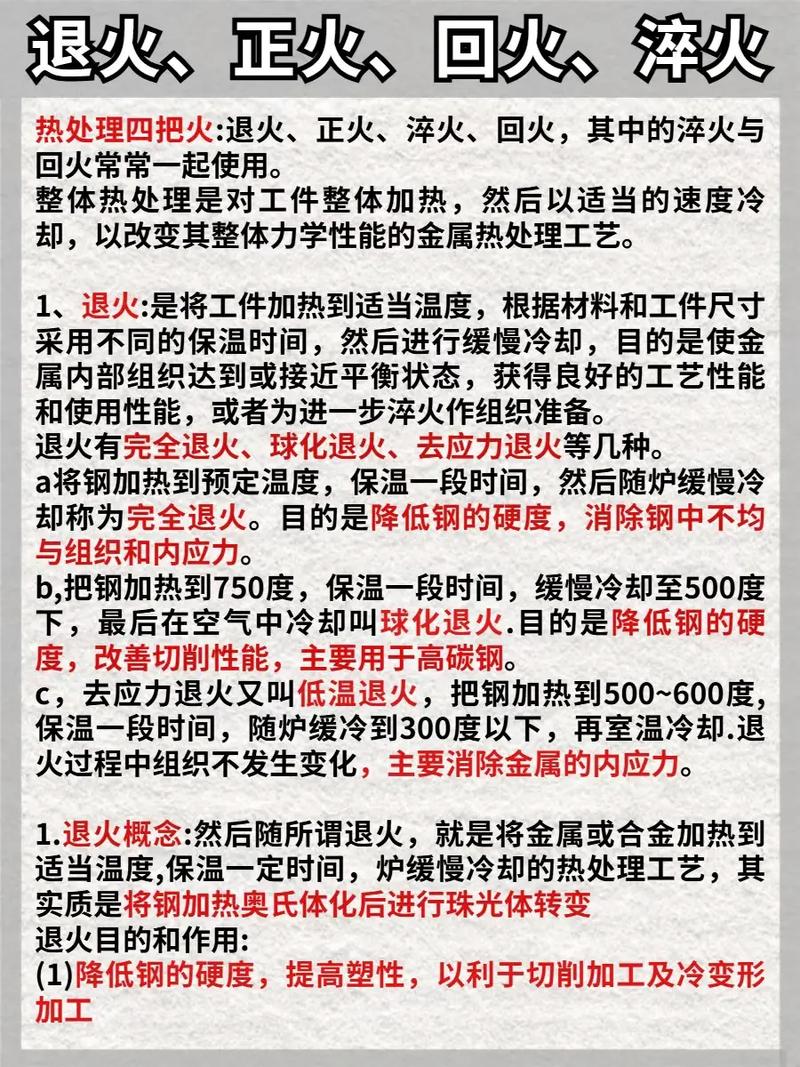

热处理：别再迷信“硬度第一”了，老工匠的几句大实话
硬度计上那两个数字，骗了多少人。我做这行快二十年，见过太多人把淬火硬度当成命根子，回火马马虎虎，结果模具一用就崩。笑话。
热处理工厂淬火油槽操作实拍
说实话，热处理这活儿，三分靠设备，七分靠经验——剩下的九十分，全在责任心。你没听错，数学不好，但道理就这么个道理。那天有个年轻工程师，拿着图纸跟我争，说要按标准工艺来，我没吭声，直接把上个月裂掉的冲头残骸扔他面前。标准工艺？那炉温均匀性差着十几度，淬火油半年没检，冷速早就不对了，你跟我谈标准？
有一次给一家汽车零部件厂处理一批Cr12MoV冷作模具，要求62-64HRC。我定的工艺是1020℃淬火，深冷处理，再低温回火。结果质检抽了三件，两件60HRC，一件63。车间主任急了，说我不靠谱。我没解释，直接让他测了残余奥氏体量——那件63的，残奥不到5%，两件60的，残奥超过15%。原因？炉子到温不准，显示1020，实际靠热电偶测，靠门那块只有1000。后来炉子修了，分区测温，问题解决。所以你看，硬度高不一定代表组织好，残奥多了，尺寸稳定性差，用一段时间模具胀大，精度全无。✅
金相显微镜下马氏体组织与残余奥氏体对比图
回火才是灵魂，淬火只是开场
这句话我逢人就说。淬火决定了硬度上限，回火才真正定义性能。但奇怪的是，好多厂把回火当走过场，温度到了就拉倒，保温时间能省则省。我见过最离谱的，要求180℃回火4小时，实际烤两个小时就吊出来，理由是“都这个温度了，差不多”。差不多？马氏体分解不完全，淬火应力残留，用着用着就给你颜色看。
问：回火脆性到底怎么避开？我看书上说某些钢种有第二类回火脆性，但实际中很难判断。
答：这事儿书本说不清楚。简单讲，某些合金结构钢，比如40Cr、35CrMo，在450-650℃回火后缓冷，冲击韧性会陡降。原理是杂质元素向晶界偏聚——但我不喜欢扯这些。实用招数：回火后快冷（水冷或油冷）就能抑制，但对大件有开裂风险，所以有时宁可牺牲一点韧性，用牺牲性防腐涂层配合快冷。另外，加入少量Mo或W的钢，天生抗回火脆性，比如42CrMo就比40Cr强。搞不清的时候，做工艺验证，别猜。
问：渗碳淬火后，表面硬度够了，但心部硬度总偏低，是淬火介质问题还是材料？
答：都有可能，但最常见的是淬火温度不够或冷速不足。渗碳件心部是低碳马氏体，硬度取决于碳含量和冷却速度。如果你用的材料淬透性本来就差，比如20Cr，油淬心部可能只有30HRC。换成20CrMnTi就好很多。另外，检查一下淬火槽的搅拌，死角冷速差，心部肯定上不去。❗ 加个喷淋装置试试，没几个钱。
我常跟徒弟讲，热处理是个系统活儿。材料、加热、冷却、后续加工，一环扣一环。前阵子有个做齿轮的客户，非说我们热处理变形大，磨齿余量不够。我让他把锻件毛坯的带状组织给我看——一片惨烈。正火都没做好，偏析严重，预热处理偷懒，后面再怎么调淬火变形控制都是瞎忙。
还有深冷处理，现在都快成玄学了。有些搞宣传的，说深冷能细化晶粒，提高几十倍寿命。我笑了。深冷确实能促进残奥转变，析出细小碳化物，提高耐磨性和尺寸稳定性，这有数据支撑。但说细化晶粒？晶粒在淬火加热时就定了，深冷哪有这能耐。我自己的经验，高速钢刀具淬火后立即深冷，再三次回火，寿命确实能提高20%-50%，但前提是前面工艺要稳。深冷是锦上添花，不是雪中送炭。
问：为什么同样的工艺，冬天和夏天做出来硬度不一样？是不是错觉？
答：不是错觉，是冷却介质温度在搞鬼。淬火油理想使用温度是40-80℃，冬天油温低，粘度大，冷速慢，淬硬层就浅；夏天油温高，冷速快，但容易引起变形和开裂。有条件的装个油温控制装置，没条件的，开工前先把油循环加热到规定范围。还有环境温度影响工件入油前的温降，薄壁件尤其明显。这些细节不盯，就是撞大运。
行了，说了这么多牢骚。最后再啰嗦一句：热处理是门时间的艺术。加热速度、保温时间、冷却强度，每个阶段都急不得。现在有些厂为了赶工期，把升温速率提得飞起，热应力大得吓人，直接裂在炉子里。这不是热处理，是赌博。
热处理车间操作员正在监控真空油淬炉控制面板
热处理，终究是个良心活。硬度计只能告诉你表面功夫，金相显微镜下的组织，才是灵魂。别看设备有多炫，看操作者心里有没有那根准绳。
热处理工厂淬火油槽操作实拍
说实话，热处理这活儿，三分靠设备，七分靠经验——剩下的九十分，全在责任心。你没听错，数学不好，但道理就这么个道理。那天有个年轻工程师，拿着图纸跟我争，说要按标准工艺来，我没吭声，直接把上个月裂掉的冲头残骸扔他面前。标准工艺？那炉温均匀性差着十几度，淬火油半年没检，冷速早就不对了，你跟我谈标准？
淬火不是烧红了往里一扔就完事
很多人——包括一些干了几年的操作工——都觉得淬火简单。加热到奥氏体化温度，保温，然后快速冷却。呵。真要这么简单，我早回家种地去了。奥氏体化温度的选择，就够你研究一辈子。高了，晶粒粗大，脆性像玻璃；低了，未溶碳化物多，耐磨性倒是有了，但一受冲击就碎成渣。❗ 这里头没有绝对的对错，只有针对具体工况的权衡。有一次给一家汽车零部件厂处理一批Cr12MoV冷作模具，要求62-64HRC。我定的工艺是1020℃淬火，深冷处理，再低温回火。结果质检抽了三件，两件60HRC，一件63。车间主任急了，说我不靠谱。我没解释，直接让他测了残余奥氏体量——那件63的，残奥不到5%，两件60的，残奥超过15%。原因？炉子到温不准，显示1020，实际靠热电偶测，靠门那块只有1000。后来炉子修了，分区测温，问题解决。所以你看，硬度高不一定代表组织好，残奥多了，尺寸稳定性差，用一段时间模具胀大，精度全无。✅
金相显微镜下马氏体组织与残余奥氏体对比图
回火才是灵魂，淬火只是开场
回火才是灵魂，淬火只是开场
这句话我逢人就说。淬火决定了硬度上限，回火才真正定义性能。但奇怪的是，好多厂把回火当走过场，温度到了就拉倒，保温时间能省则省。我见过最离谱的，要求180℃回火4小时，实际烤两个小时就吊出来，理由是“都这个温度了，差不多”。差不多？马氏体分解不完全，淬火应力残留，用着用着就给你颜色看。问：回火脆性到底怎么避开？我看书上说某些钢种有第二类回火脆性，但实际中很难判断。
答：这事儿书本说不清楚。简单讲，某些合金结构钢，比如40Cr、35CrMo，在450-650℃回火后缓冷，冲击韧性会陡降。原理是杂质元素向晶界偏聚——但我不喜欢扯这些。实用招数：回火后快冷（水冷或油冷）就能抑制，但对大件有开裂风险，所以有时宁可牺牲一点韧性，用牺牲性防腐涂层配合快冷。另外，加入少量Mo或W的钢，天生抗回火脆性，比如42CrMo就比40Cr强。搞不清的时候，做工艺验证，别猜。
问：渗碳淬火后，表面硬度够了，但心部硬度总偏低，是淬火介质问题还是材料？
答：都有可能，但最常见的是淬火温度不够或冷速不足。渗碳件心部是低碳马氏体，硬度取决于碳含量和冷却速度。如果你用的材料淬透性本来就差，比如20Cr，油淬心部可能只有30HRC。换成20CrMnTi就好很多。另外，检查一下淬火槽的搅拌，死角冷速差，心部肯定上不去。❗ 加个喷淋装置试试，没几个钱。
我常跟徒弟讲，热处理是个系统活儿。材料、加热、冷却、后续加工，一环扣一环。前阵子有个做齿轮的客户，非说我们热处理变形大，磨齿余量不够。我让他把锻件毛坯的带状组织给我看——一片惨烈。正火都没做好，偏析严重，预热处理偷懒，后面再怎么调淬火变形控制都是瞎忙。
那些被误读的“先进技术”
真空热处理是好东西，没错。光亮淬火，无氧化脱碳，变形也小。但你别以为真空炉就是万能药。我见过一个厂家，买了台高压气淬炉，啥模具都往里塞，结果有些大截面模具冷速根本不够，心部析出先共析碳化物，性能一塌糊涂。气淬冷却速度受气压、气体种类、流速影响巨大，10bar氮气和20bar氢气能比吗？氢气危险，设备要求高，但冷速快。💡 选择之前，先算算你的工件临界冷速，别被销售忽悠。还有深冷处理，现在都快成玄学了。有些搞宣传的，说深冷能细化晶粒，提高几十倍寿命。我笑了。深冷确实能促进残奥转变，析出细小碳化物，提高耐磨性和尺寸稳定性，这有数据支撑。但说细化晶粒？晶粒在淬火加热时就定了，深冷哪有这能耐。我自己的经验，高速钢刀具淬火后立即深冷，再三次回火，寿命确实能提高20%-50%，但前提是前面工艺要稳。深冷是锦上添花，不是雪中送炭。
问：为什么同样的工艺，冬天和夏天做出来硬度不一样？是不是错觉？
答：不是错觉，是冷却介质温度在搞鬼。淬火油理想使用温度是40-80℃，冬天油温低，粘度大，冷速慢，淬硬层就浅；夏天油温高，冷速快，但容易引起变形和开裂。有条件的装个油温控制装置，没条件的，开工前先把油循环加热到规定范围。还有环境温度影响工件入油前的温降，薄壁件尤其明显。这些细节不盯，就是撞大运。
行了，说了这么多牢骚。最后再啰嗦一句：热处理是门时间的艺术。加热速度、保温时间、冷却强度，每个阶段都急不得。现在有些厂为了赶工期，把升温速率提得飞起，热应力大得吓人，直接裂在炉子里。这不是热处理，是赌博。
热处理车间操作员正在监控真空油淬炉控制面板
热处理，终究是个良心活。硬度计只能告诉你表面功夫，金相显微镜下的组织，才是灵魂。别看设备有多炫，看操作者心里有没有那根准绳。
