上个月去东莞一家做铝合金外壳的厂，老板指着一批退货跟我倒苦水——阳极氧化膜色差严重，手感发涩，客户直接拒收。我看了一眼货，说实话，问题太典型了。槽液维护记录缺失，染色槽pH值波动根本不控制，封闭还是用的老式沸水法……这能不出事？

很多做表面处理的同行，总把问题归结于“这玩意儿太玄学”“铝材批次不稳定”。扯淡。不是技术不行，是压根没把工艺当回事儿。

阳极氧化不是“扔进去就行”——这行当里遍地是坑

阳极氧化这词儿，做工业的谁不熟？但真能说清硫酸阳极氧化、草酸阳极氧化、铬酸阳极氧化区别的，车间里没几个。说白了，就是一层人工氧化膜，但厚度从3微米到几十微米，硬度从HV200到HV500，变化太大了。关键是——你前处理做干净了吗？碱蚀时间够不够？我见过有厂为了省成本，碱蚀液用到发黑都不换，脱脂靠手摸，那膜层结合力能好才怪。

铝合金阳极氧化生产线槽液控制

氧化膜是多孔结构，像蜂窝，所以能染出五颜六色。但孔的大小、密度全看电解液温度和电流密度。温度高一点，膜就软，孔大，染色快但容易掉色。温度低，膜硬，致密，但染深色难。这中间的平衡——靠的是经验，不是说明书。❤️ 我每次去新供应商评审，第一件事就是看他们的温度记录仪曲线，不是看他们墙上贴的作业指导书。

还有搅拌。很多人觉得压缩空气搅一搅就行，可气泡大小不均，局部温度差一度，颜色就花了。有一回在苏州，一个班长愣是把墨绿色做成了迷彩，他还抱怨染料不行……我当时真想把他拎到化验室看看浓度。

问：为什么我做的阳极氧化件总是有白斑？
答：白斑多半是前处理除油不彻底，或者水洗后残留酸、碱导致的。特别是铸铝件，缩松多，容易藏酸，一遇潮气就咬出来，像出汗一样。✅ 改进办法：加强热碱浸蚀，然后一定要用硝酸出光，水洗要彻底，最后试试热纯水封闭前加一道冷封闭剂。

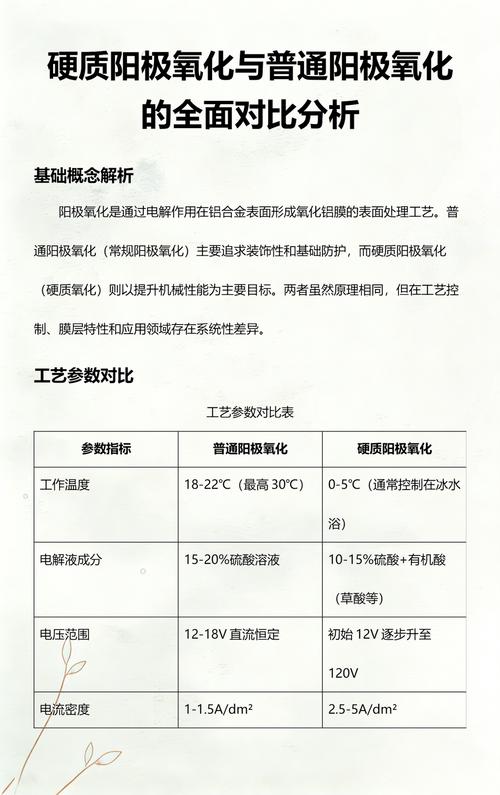

硬质氧化和微弧氧化：不是越硬越好

一说耐磨，很多人直接想到硬质阳极氧化。没错，硫酸硬质氧化能做到膜厚50微米以上，硬度HV400左右，但成本高，且对铝合金成分敏感——含铜量高的2系铝合金，硬质氧化容易烧焦，边缘崩裂。这时候，就有人鼓吹微弧氧化……诶，这玩意儿确实猛，等离子体放电，陶瓷层，硬度能到HV1500，耐磨耐腐蚀甩普通氧化几条街。但！它贵啊，而且表面粗糙，难着色，只能做黑灰黄那几个色儿。你让一个做消费电子外壳的用微弧氧化，就像让杀鸡用牛刀，还不一定好看。

硬质阳极氧化与微弧氧化膜层截面电镜对比

我有时候想，这表面处理行业，跟风是病。前几年化学镀镍火，一堆厂上马，结果镀液寿命管不好，报废一大堆。现在又都搞纳米涂层、类金刚石，但基础氧化都做不稳。基础不牢，地动山摇，对吧？

问：海洋环境用的铝件，选哪种表面处理最靠谱？
答：这得看具体工况。如果只是耐盐雾，铬酸阳极氧化膜层致密，耐蚀性比硫酸的好，但膜薄，不染色。欧美航空件常用。不过六价铬环保限制多，现在很多转向薄硫酸阳极氧化加重防腐封闭，或者干脆微弧氧化。❗ 注意：千万别用普通染色氧化件直接暴露在海水里，半年就点蚀成麻子脸。推荐用硬质氧化+含氟封闭剂，或者考虑电泳涂装复合层。

说白了，表面处理是系统工程

说白了，表面处理是系统工程

这几年，我一直强调，表面处理不只是镀层、膜层本身，它跟前处理、后封闭、甚至零件设计都绑在一起。比如，零件上如果有盲孔，电解液进去出不来，一通电，孔口烧焦，里面完全没膜。设计的时候不避，氧化厂再牛也白搭。再有就是包装，氧化膜再硬，也怕划伤，无尘纸、珍珠棉是标配，有些厂居然用报纸裹，一受潮油墨全印上去……🌚 这种事儿越想越气。

还有人迷信进口槽液。真没必要。国产很多基础化学品纯度足够，关键是管理。每天分析一次槽液很难吗？pH计、电导率仪才多少钱？舍不得投入，就等着报废。前段时间有个小厂，自己搞了个简易回收系统，酸液循环使用，一年省十几万。你看，这才是正道。

说到底，表面处理这行，细节决定命。别一出问题就赖“铝材不好”“环境太潮”，多看看自己的工艺流程有没有漏洞。写到这里，想起早年学徒时，老师傅说的一句话：“氧化池子边站，功夫在池外。” ——现在看，真是真理。
