你可能觉得，切割嘛，不就是把东西分开？真要这么简单，我那批价值30万的钛合金板就不会变成一堆废铁了。那天凌晨两点，车间弥漫着刺鼻的焦糊味，操作工老张蹲在机床旁直嘬牙花子，切割头喷嘴已经撞歪了——就因为他贪便宜换了非原厂的陶瓷环。我盯着监控屏上那条蛇形抖动的切割缝，心里那个骂啊，但能怪谁？当初竞标时老板就看价格，哪管你什么聚焦镜镀膜寿命。

选设备就像选老婆，别看广告看切割缝

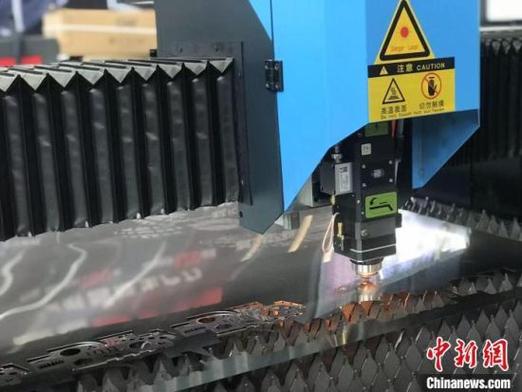

市面上激光切割机品牌多如牛毛，参数表写得天花乱坠，什么“智能”“超快”恨不得把诺贝尔物理学奖词儿全堆上。说实话，我试切过7家供应商的样机，同样8mm碳钢，有的切完跟狗啃似的，有的却能直接拿去拼焊——区别就在光束模式和随动系统响应速度上。通快、百超这些老牌贵得肉疼，但人家的缝宽能稳在0.1mm以内，国产某些品牌宣称精度±0.03mm，实际切个圆都椭圆，你找谁哭去？❗ 这事儿不能光看静态精度，你得让机床连续跑24小时，测热漂移。去年有个同行图便宜买了台60万的床子，结果夏季车间温度一高，焦点飘得跟心电图似的，最后赔客户违约金都够买半台原装机了。 车间内激光切割机切割厚钢板实景，火花四溅 等离子切割呢？便宜，暴力，切50mm以上的厚板比激光快，但那个热影响区啊……宽得能跑马。水切割倒没热影响，可是切个不锈钢得等半天，喷嘴耗材贵得离谱，尤其石榴砂回收不好还会堵。所以现在主流还是光纤激光，特别是万瓦级出来后，切割能力直接碾压。不过话说回来，功率不是越大越好——你切1mm薄板用12kW？那叫烧钱，还容易过烧。 问：激光切割精度到底能有多高？真能做到头发丝那么细吗？
答：理论上，单模光纤激光器的光束质量极好，聚焦后光斑直径可以小于25微米，确实比头发丝（大概70微米）还细。但实际切割中，由于材料热传导、熔渣流动、机床振动等因素，缝宽一般会在0.05mm到0.5mm之间。我们切0.2mm的医用不锈钢毛细管，能把缝宽控制在0.03mm，这已经是极限操作了——需要恒温车间、气压波动不超过0.1bar，而且每片都得用显微镜抽检。所以别被销售忽悠“精度0.01mm”，你得问清楚是静态定位精度还是实际切缝精度，这中间差着一个银河系。

工艺参数调参：失之毫厘，废铁一堆

上个月徒弟小刘调参，把铜喷嘴到板材的距离设成了1.5mm，图纸上写的0.8mm，他觉得“差不多吧”。结果切出来的铝板背面全是瘤子，拿角磨机打了半天。我差点背过气去！激光切割这几个参数：焦点位置、切割速度、辅助气体压力、喷嘴间隙，每一项都得跟材料厚度、材质严格匹配，稍有差池就是灾难。比如切碳钢用氧气当辅助气体，速度能提高30%，但氧气纯度必须99.95%以上，不然断面发黑，还容易挂渣。切不锈钢得用氮气，高压，防止氧化，可氮气贵啊，有些厂子偷偷混压缩空气，切完焊缝处发黄，客户一眼就能看出来。 激光切割头近距离特写，显示喷嘴和聚焦镜 最坑的是焦点位置。零焦点在板材表面，切厚板一般用负焦点，让焦点深入材料内部，可负多少？0.5mm还是1mm？得试切。有一回切20mm不锈钢，我试了6种焦点组合，从-1.5到-2.5mm，最后发现-2.1mm时断面纹路最细腻，但速度只能到0.8m/min，再快就出现周期性条纹，跟搓衣板似的。这种经验，书本上不写，全凭学费交出来的。而且不同批次的板材，碳含量或合金成分微差，也会影响最佳参数——所以每次来新料，都得重新打样，否则等你切完几百件再发现，哭都来不及。 问：为什么我切不锈钢总挂渣？明明用了氮气啊。
答：挂渣八成是气压不够或纯度不足，别光看气瓶上标“高纯氮”，管道的泄漏、减压阀的波动都能让气压在切割瞬间掉到临界值以下。还有可能是切割头焦点偏了，熔融物没有充分吹除。我一般先检查：一、在喷嘴出口测气体压力，动态切割时不得低于12bar；二、用氧分析仪测氮气纯度，必须99.99%以上；三、重新对中喷嘴中心，有时候丝锥轻轻一碰就偏了。如果还不行，试试略微提高切割速度，让热量更集中，或者改用双层喷嘴。

省钱省出大麻烦：辅助气体和水质的故事

有一次车间循环冷却水没换，藻类繁殖，把激光器的水道堵了半截，报错说“输出功率衰减”，我们以为光学镜片脏了，拆开擦了又擦，折腾两天才发现是水温超标。激光器最怕两样：灰尘和热。所以水质和散热系统必须定期维护。我司后来上了闭环冷水机，带离子交换树脂，每季度取样检测电导率，再没出过这毛病。💡 工业激光切割辅助气体钢瓶组及管路系统 再说气体，那是隐形成本大头。液氮储罐虽然投资大，但单价便宜，适合大批量生产；瓶装气灵活，可单价高且换瓶频繁，也容易引入空气。我们算过一笔账：同样切1mm不锈钢，用瓶装气成本大约每米0.15元，液氮只有0.07元，量越大差距越明显。可有些小厂根本没空间放大储罐，只能硬扛。还有一种怪象：瓶装气供应商掺假——说是99.99%氮，实际可能只有99.9%，原因你猜？他们把回收瓶没抽干净就灌装。这种气体切出来，断面微氧化，时间一长工件边缘就生锈，装配后客户投诉，根本说不清。 现在都讲智能制造，我们上了MES系统，把每台切割机的参数实时采集，结合板材入库数据，自动调参。虽然前期投入肉疼，但良品率从92%提到98%，再也没出现过批量报废，值！不过人也得更精，不然系统报警你都看不懂代码。 眼看万瓦级以上激光器价格跳水，切割能力越来越猛，可我反倒怀念当初用二氧化碳激光器时那种慢工出细活。现在太快了，快得人心慌——但不停下，对吧。
