我干焊接快二十年了。说实话，每次看到新人对着满焊缝的气孔、夹渣发懵，我就想起自己刚入行那会儿——一模一样的表情。绝望。想砸焊枪。但又不得不低头重新磨开再干。这份苦，只有焊工懂。

不过，错得多了，也就摸出了门道。很多缺陷根本不是技术不行，是你不知道工艺参数背后藏着什么猫腻。今天不聊虚的，直接上干货。咱们就从那些最常见的坑开始扒。

气孔：保护气体的魔法失效？

气孔。你肯定见过。焊缝表面或内部一个个小圆洞，像被针扎过一样。搞不好就要返工，磨掉重焊，费时费力。有一次我们焊一个压力容器，X光片一出来，密密麻麻的气孔，整个车间都安静了——那批活直接报废，损失六位数。老板的脸……不说了。

焊接气孔缺陷显微镜下照片

气孔到底怎么来的？多数人第一反应是材料不干净。除锈、去油，折腾半天，还是出气孔。气人啊。我后来发现，十次有八次是保护气体的锅。流量太大，把空气卷进去了；太小，又盖不住熔池。尤其在有风的地方，一阵穿堂风就能让你前功尽弃。还有，喷嘴飞溅物堵了，气体出不来——你没注意到这些细节，等于白干。所以，我现在每次开工先检查气路，测流量，风速大了直接上挡风板。别嫌麻烦，返工更麻烦。

裂纹：最危险的隐形杀手

裂纹比气孔可怕一百倍。它看不见，但有裂纹的焊缝随时可能断裂。前些年有个桥梁钢结构的活，工人为了赶进度，焊后没做保温缓冷，结果热影响区裂了。幸好质检发现了，不然……不敢想后果。裂纹分热裂纹和冷裂纹，热裂纹在焊接过程中就出现，冷裂纹会在几小时甚至几天后才冒出来，简直就是定时炸弹。

预防裂纹，关键在预热和后热。特别是厚板、合金钢，不预热就焊，那是拿命在赌。还有焊材匹配——低氢焊条是底线，受潮了必须烘干，别偷懒。我见过太多人把焊条从筒里抽出来就用，结果氢致延迟裂纹，焊完看着好好的，过一夜全裂了。这教训，值几百万。

说到这儿，有人就问了：

问：我们车间焊接不锈钢，老是有热裂纹，而且只在收弧的地方，怎么回事？
答：典型的热裂纹，尤其奥氏体不锈钢，导热差，线膨胀大。收弧时弧坑没填满，冷却快就裂。解决方法：弧坑填充技术——收弧时多停留一会儿，或者反复点焊填满弧坑。另外，电流别太大，层间温度控制住，必要时加焊丝填弧坑。这些细节做到位，绝大多数热裂纹能避免。

未熔合：参数里的隐蔽故障

未熔合这玩意儿，不拍片根本看不出来。外观好好的，内部却有没融到一起的缝隙。有一次我们焊一个起重机臂架，超声波探出好几处未熔合，悬在半空中想想都腿软。查了半天，根源是焊接电流偏小，焊速又快了，母材边缘根本没化开。工人还振振有词：“我按工艺卡设的参数啊！”——工艺卡给的区间，不是固定值！你得根据实际坡口、位置、甚至环境温度微调。死啃参数的人，迟早吃大亏。

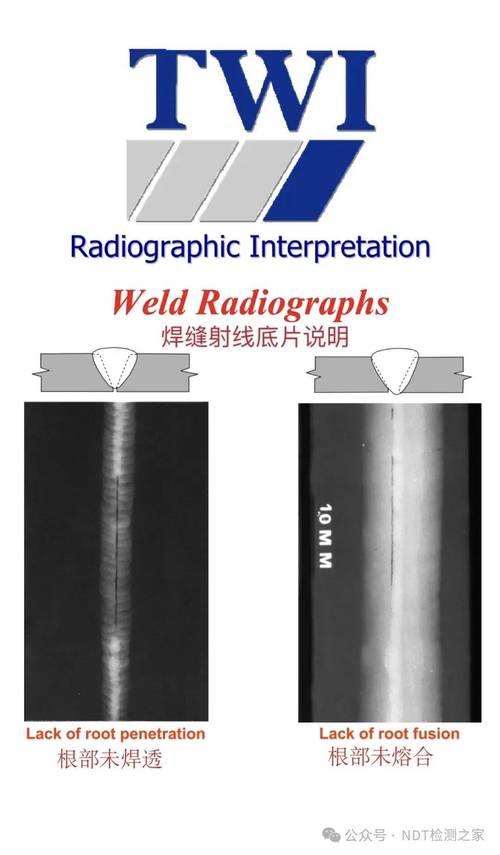

焊接未熔合缺陷X光探伤图像

还有焊枪角度，太偏了电弧吹不开熔渣，也会造成未熔合。尤其是在多层多道焊时，层间清渣不彻底，第二道盖上去就像夹心饼干，里面全是渣。说句不好听的，这活儿干出来就是祸害人。

当传统手艺遇见智能焊接

近几年车间里上了焊接机器人。年轻人高兴了，觉得不用苦练手艺了。图样图森破！机器才不管你什么经验，参数给错，它照样能焊出一整批废品。我们厂的那套激光跟踪焊接系统，有一次因为传感器被烟尘迷住了，跑偏了两毫米没人发现，一晚上三十件全干废。自动化不是万能的，你得随时盯着，随时检测。现在都讲工业4.0，在线质量监控、自适应调节，听起来高级，但底层逻辑还是那点东西：电流、电压、速度、气体。基础不牢，智能就是空中楼阁。

这就引出另一个常见问题：

问：公司上了焊接机器人，产品合格率反而下降了，啥原因？
答：这是因为很多人把机器人当神了。机器只是执行者，工艺开发才是核心。首先，你们的焊接工艺评定重新做了吗？机器人的焊接速度快，熔深会变浅，原来手工焊的参数照搬肯定不行。其次，工装精度够不够？机器人重复定位精度高，但你要是工件装夹有偏差，它不会像人一样临时调整，该偏还是偏。最后，保护气体流量、提前送气、滞后停气的时间设定，都跟手工焊不一样。回去一样一样排查，别一上来就怀疑设备不好。

焊接说到底，是材料、工艺、设备、人四者的结合。机器再牛，也缺不了人的判断。我现在带徒弟，头一件事就是让他们亲手磨一块试板，感受电弧的声音。呜呜声低沉还是尖锐，飞溅多少，熔池流动性怎样……这些直觉，书里没有，视频也教不了。

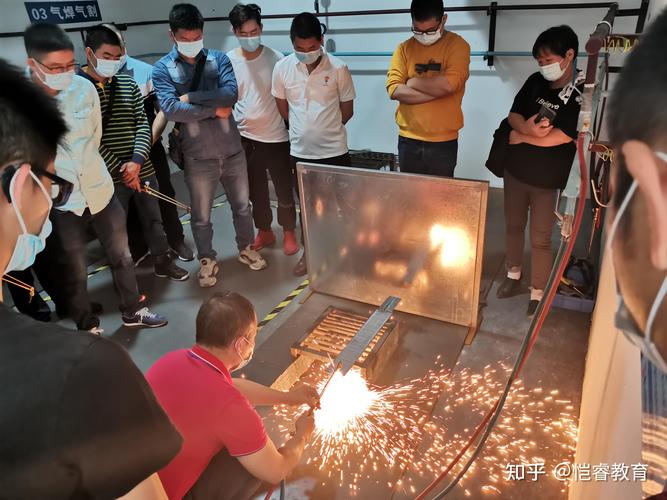

焊工培训实操焊接电弧观察

文章写到这，该说的差不多说了。我知道有些老板不爱听——要快、要省，谁管你预热缓冷？但质量是焊上去的，不是检验出来的。哪天出了事故，后悔就晚了。干这行，对得起手里的焊把，对得起良心，就够了。
