干这行快十年了。最怕新人问：'主任，这次用啥漆？' 问得我后脖颈发凉。不是不想教，是工业涂料这玩意儿——水太深。选错一次，停产、返工、客户索赔……全来了。但话说回来，踩的坑多了，也就摸出点门道。今天不整虚的，直接聊干货。

水性漆？油性漆？先搞懂你车间到底能承受什么

环保风暴一波接一波。去年隔壁厂因为用油性漆被罚了二十万，老板脸都绿了。所以现在大家都往水性漆转，对吧？但别冲动。水性漆是好，VOC低，味道小，可是——它对施工环境要求近乎变态。湿度高了不发白，温度低了不成膜。北方冬天，没加热棚？趁早死心。我们试过某品牌水性环氧，零上5度就不行了，漆膜像豆腐渣。最后还是老老实实上油性聚氨酯，贵是贵点，但省心。

油性漆呢，附着力强，流平漂亮，但那个味道……车间工人戴着防毒面具都骂娘。而且易燃，存储要求多。去年安监来查，看到我们稀释剂乱放，差点停产整顿。❗选漆先看环评，再看工况，别光听销售吹。

工业涂料水性漆喷涂车间加热棚

喷涂手法比漆本身更关键，真的

买了一桶800块一升的顶级氟碳漆，就能出镜面效果？想得美。我见过太多人死在喷涂上。枪距忽远忽近，走枪速度像抽风，漆膜厚薄不均，最后橘皮、流挂一起来。说实话，我第一次进无尘车间，看到老师傅调漆——就随便搅两下！我当时都惊了。这能行？结果呢，成膜之后全是颗粒。后来才懂，搅拌速度、时间、熟化期，有一环掉链子你就等着返工吧。啧。

现在聪明了，买了电动搅拌器，掐着秒表搅够15分钟。双组分漆一定要等熟化30分钟，不然交联反应不充分，硬度上不去。有一次赶工期，提前喷了，结果客户用指甲一划就是一道印子——赔大了。💡小技巧：用测厚仪边喷边测，湿膜厚度控制在要求范围的中间值，干膜才能达标。别信手感，信数据。

汽车涂装车间静电喷涂设备

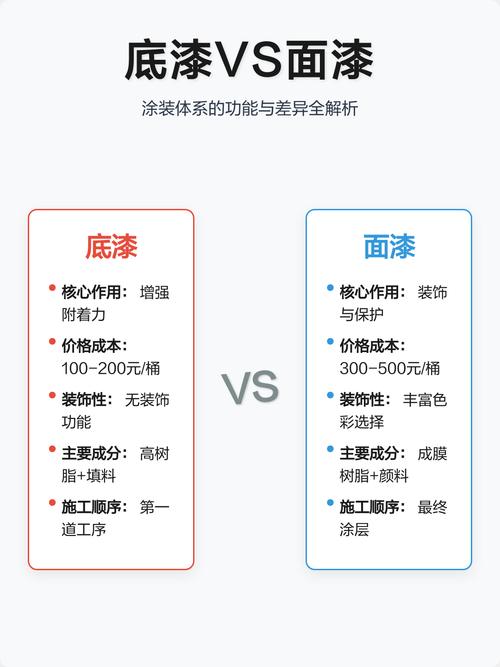

底漆没选对，面漆再贵也白费

底漆没选对，面漆再贵也白费

这个事情简直——血泪史。我们做过一批海上平台的钢结构，面漆用的无机富锌，想着耐盐雾嘛。结果三个月就锈了。查了半天，底漆是环氧铁红，防锈一般，而且和面漆不配套！涂层咬底起泡，水汽直接钻进去。不同树脂体系有相容性列表，必须查。比如环氧底漆上不能用醇酸面漆，会皂化。现在我们都老老实实做兼容性测试，拿样板划格泡盐水，72小时见分晓。

还有人图省事，底漆和面漆买同一家的，以为肯定没问题。天真。同一品牌不同系列也可能打架。尤其现在新材料多，石墨烯锌粉底漆、水性聚氨酯面漆，听着高级，但互相不认。所以——小样测试是必须的，别懒！

Q&A：常见的涂层剥落到底是谁的锅？

Q&A：常见的涂层剥落到底是谁的锅？

问：为什么同一批涂料，这次刷完起泡特别严重？

答：起泡通常是表面处理不到位。钢板有油污、锈蚀未清除干净，或者喷砂后粗糙度不够。还有可能是环境湿度太大，底材表面有冷凝水。上次我们就栽了：喷砂完隔了夜，第二天直接上漆，结果湿度85%，钢板返锈肉眼看不见，但涂层下面全是小泡。后来学乖了，喷砂后4小时内必须上底漆，雨季还得用除湿机。🔍另外，搅拌带入气泡、固化剂配比错误也会导致，说到底还是责任心问题。

问：在潮湿环境下，哪种底漆最能扛？

答：如果预算允许，直接上环氧富锌底漆，阴极保护作用强，耐盐雾2000小时以上。但前提是表面处理要达Sa2.5级，不然白瞎。如果条件恶劣，比如水下或地埋管道，可以考虑煤焦油环氧，虽然不环保但确实耐腐蚀。现在也有水性无机富锌，零VOC，但施工难度大，容易开裂。另一个选择是湿固化聚氨酯底漆，能直接在水湿表面施工，特别适合抢修。但价格高，且有毒。我们一般会在环氧富锌上再涂一道云铁中间漆，屏蔽效果更好，成本还降下来了。说到底，没有万能漆，只有最适合工况的组合。

涂料成本控制？别在关键地方省钱

涂料成本控制？别在关键地方省钱

采购部最爱压价，买回来一堆便宜货。结果固含量低得可怜，喷十平米耗漆量比品牌漆多一倍，算算人工、能耗，反而更贵！那次我气得拍桌子了。要算综合涂装成本，不是只看单价。还有，修补率也是大头。劣质漆流平差，针孔、缩孔一堆，打磨重喷的时间够干别的活了。现在我都要求涂料厂家提供固含量、遮盖力、理论涂布率等数据，还得现场验证。弄虚作假的直接拉黑。

另外，涂料的存储也容易被忽视。去年夏天，一桶环氧固化剂没拧紧，全废了。心疼得我——那玩意儿不便宜啊。现在仓库装了空调，恒温25度，有效期内的漆优先用，还用标签标明开封日期。这些细节，省下的就是利润。

最后得啰嗦一句：永远别忽视安全。涂料里的溶剂、固化剂，大多有毒易燃。通风、防护、静电接地，缺一不可。我们车间现在每周检查劳保用品，发防毒面具、防护服，新人进厂必须培训涂装安全。毕竟，出一次事，一辈子都翻不了身。
