搞工业装配十几年，胶粘剂这玩意儿——怎么说呢，既是救星又是噩梦。你肯定见过那种宣传册：粘接力多强、耐温多高，数据漂亮得像整过容。但实际一用……嘶，稀碎。

选型逻辑：别被参数表骗了

我先说个真事。有次给船厂推荐一款结构胶，拉伸剪切强度标称25MPa，结果在湿热的船舱里三个月就脱层了。厂家甩锅说工况超限。可当初他们拍胸脯说能抗盐雾。说实话，参数表是在标准实验室里测的，你的车间能恒温恒湿？能打磨到Sa2.5？不能的话，数据打五折都是客气。

基材匹配比强度重要十倍。铝粘不锈钢，用环氧可以，但粘聚丙烯？必须用表面处理剂或者直接选丙烯酸。还有间隙填充能力，精密零件用厌氧胶，但铸铁件有砂眼，得用膏状环氧。别上来就问“哪款最牢？”，不存在。要问的是：粘什么？怕什么环境？

汽车装配线机器人涂胶过程特写

特别烦躁的是那些卖胶水的，一问三不知，只会说“别人都在用”。结果你花几万块试样，产线一开，全报废。那种懊恼……懂的都懂。

环氧树脂胶？曾经是我的白月光

刚入行那会儿，觉得环氧万能。双组份，A是树脂B是胺，一混合，加热固化后硬得像石头。确实，粘金属特别好，耐化学品也强，但——固化慢啊！冬天在江苏，没加热，24小时还是黏糊糊的。有次赶工期，半夜三点跑去车间开暖风机，那场面，像守着早产儿一样。

更坑的是脆。做完振动测试，掉了一片。后来学乖了，用增韧环氧，加点CTBN或者核壳粒子，柔韧性上去，但强度又得平衡。配方调整像炒菜，全凭经验。不过话说回来，对于大间隙填充和高温应用（超过150℃），环氧还是首选。只是现在有了更好的改性产品，比如MS聚合物，弹性好还没异氰酸酯，环保要求高的项目我直接推这个。

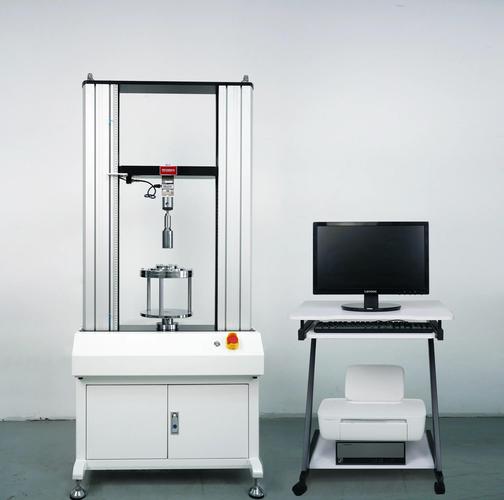

实验室测试胶粘剂拉伸强度的万能试验机

UV胶真香，但小心这些陷阱

头一回用UV胶是在医疗器械，透明件粘接，光照几秒搞定。当时觉得这技术神了！效率飞起，没有溶剂，固化深度也可控。但很快栽跟头——阴影区域根本不固化。有个异形件，胶线被挡住一角，紫外线照不到，组装后受力就开胶。后来补涂厌氧胶才救回来。所以现在设计必须考虑光路，或者选双重固化体系：UV+湿气，或者UV+热。

还有个毛病，紫外线伤眼睛。再怎么防护，老感觉暗处有光斑。强烈建议戴好护目镜，不然年纪大了飞蚊症等着你。另外，UV胶普遍耐候性一般，户外用要慎重。除非你有二次固化或表面涂层，否则黄变得快。

聊点开心的：有些UV胶可以粘玻璃甚至金属了，技术进步真快。配合LED冷光源，能耗降不少。现在产线自动点胶机+UV隧道炉，一个班产量顶过去三天。

实操中那些要命的细节——直接上问答

实操中那些要命的细节——直接上问答

问：胶粘剂能完全代替焊接吗？

答：看情况……不能一棍子打死。动载荷大的地方还是焊接靠谱，但薄板、异种金属，胶粘确实有优势。比如铝合金车身，用结构胶可以减振还能防止电化学腐蚀。我们是混着用：焊点+胶粘，搞了个词叫“粘铆接”。但要是关键安全构件，别冒险，老老实实做焊接工艺评定。

问：双组份胶水怎么混匀？我总感觉固化不好。

答：哈哈，同款手残党！静态混合嘴必须用，手动搅拌气泡多到怀疑人生。但即便用混合嘴，也要注意排掉前面的料，因为初始混合比例可能不准。还有，计量泵要定期校准，不然A组分多了，表面发粘不固化。一次我检查泵，发现密封圈老化了，B组分漏了，比例从4:1变成8:1，难怪固化像橡胶。

问：高温下胶粘剂失效太快怎么办？

答：首先要明确高温是多少度。150℃以下，环氧、丙烯酸都能挺住；200℃以上就得考虑有机硅或酚醛体系了，但韧性差。有个项目用陶瓷粘接，我们选了磷酸盐胶，耐温上千，但脆得要死，安装时敲崩了一块。真是按起葫芦浮起瓢。降温措施有时候比换胶更实际，比如加散热片。

表面处理：被忽视的重头戏

胶粘界有句粗话：表面处理占粘接力七成。我遇到过打磨过的钢片粘得死牢，光面的一年脱胶。铝件必须用酸蚀或阳极化，塑料要等离子或火焰处理，提高表面能。有个徒弟偷懒用酒精擦擦就涂胶，我让他重新做，他还不服。结果第三天，样件泡水全开了。打脸吧？

过去用三氯乙烯清洗，现在环保查得严，改用水基清洗剂加超声波。但要注意干燥彻底，残留水膜会把胶水顶开。最好再用压缩空气吹净。整套流程下来，比涂胶本身费工夫，但值得。不然你省了前道，后面返工成本高十倍。

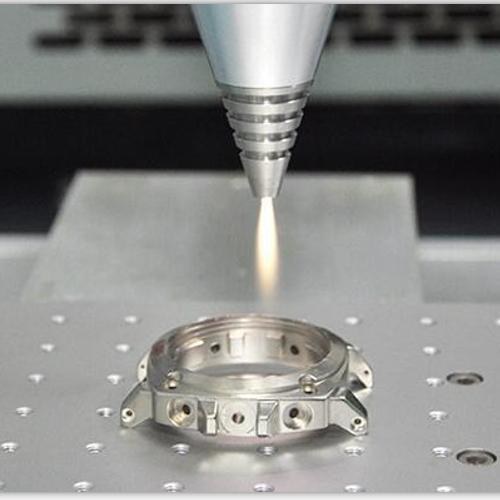

工人用等离子处理机处理汽车车灯壳体表面

最近又在测试一种改性丙烯酸酯，据说耐冲击不错，能粘没经处理的聚丙烯。回头有结果了再聊。反正胶粘剂这行，每天都有新东西，活到老学到老。别信万能胶，只有最合适的胶。
