那次主轴抱死，我差点被骂死

还记得是前年夏天，车间里热得要命。我们给一台风机主轴做热装，计算好的加热温度，规规矩矩地操作，结果——装到一半，卡住了。进退两难。整个团队傻眼了。那可是价值几十万的轴，万一废了，我估计得卷铺盖走人。后来死马当活马医，用液氮喷，拿千斤顶硬拽，折腾了整整两天。最后虽然拆下来了，但轴颈拉伤，重新修复花了小十万。你说过盈连接简单吗？呵呵，谁干谁知道。

其实啊，过盈连接这玩意儿，原理就那么几句话：靠零件配合的过盈量，装配后产生径向压力，靠摩擦力传递扭矩或轴向力。书本上画得清清楚楚。可一到工程现场，变数多得吓人。材质、环境温度、表面粗糙度、润滑条件……稍微哪个环节没想周全，轻则压不进去，重则零件报废。所以今天想聊聊这个看似基础，实则坑死人不偿命的过盈连接，有些经验，书本上真学不到。

风电主轴过盈连接热装配现场

过盈量的选择，不是查表就行的

过盈量的选择，不是查表就行的

很多设计新手，拿到图纸先翻手册，根据公称直径和公差等级选过盈量。完了，直接标注H7/s6。这样做，对大多数通用机械，可能不出大错。但到了重载、高速、有热变形的场合，绝对要出问题。我见过一个高速离心泵的叶轮，装配在轴上，按手册选的过盈，运转不到半小时，叶轮就松脱了。为什么？泵送介质高温，叶轮膨胀系数比轴大，过盈量全给“吃”掉了。后来我们把过盈量加大到原设计的1.5倍，并对轴进行薄壁空心设计以增强弹性，才解决。所以，过盈量计算时，必须考虑离心力、温度场、材料配对，这是死道理。

问：设计过盈配合时，最小过盈量到底怎么确定？

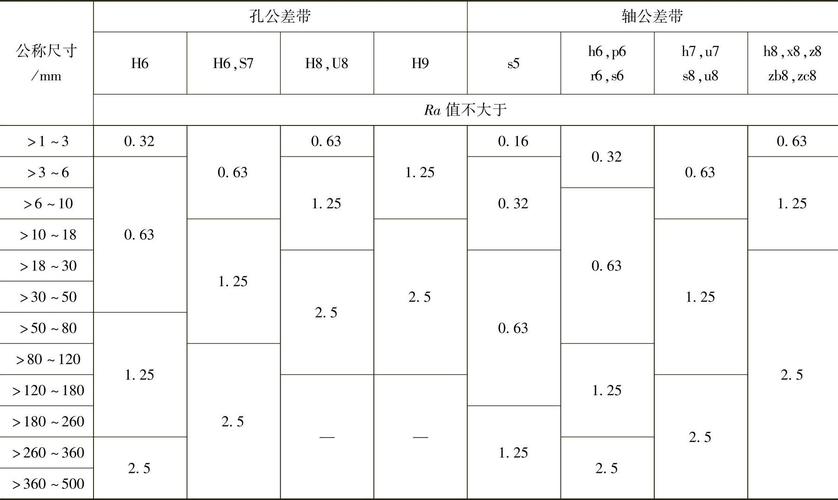

答：最小过盈量必须保证传递所需载荷。对于传递扭矩，径向压力p_min = 2T / (π d^2 l μ)，其中T为扭矩，d配合直径，l配合长度，μ摩擦系数。然后根据厚壁圆筒理论，由p_min算出最小过盈δ_min。但别忘了，还有个下限：必须能包容孔轴表面的最大粗糙度峰，否则装配时峰会被削平，有效过盈减小。一般最小过盈要大于 4(Rz1+Rz2)，Rz是表面粗糙度十点高度。实际上，有经验的工程师会再加一个安全系数，1.5~2都很常见。真心话，计算归计算，样机试验验证才是最靠谱的，没条件做试验就尽量保守，别太信手算。

压装？热装？冷装？选错真要命

装配方法，说穿了就三种：压入法、加热包容件法、冷却被包容件法。但细节里全是魔鬼。

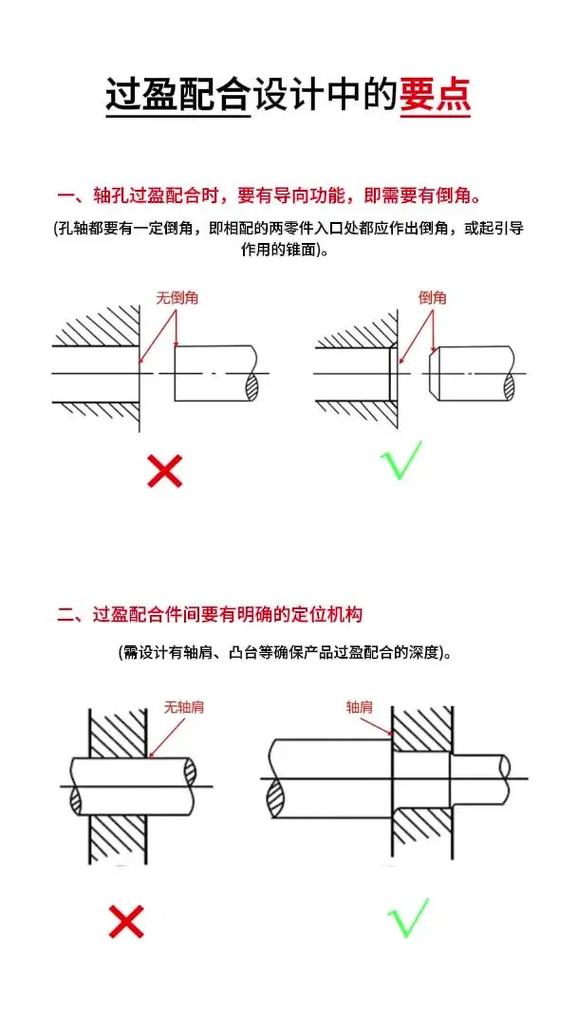

压装最直接，普通液压机就能干。但压装过程极易损伤配合面，产生划痕或“咬死”。尤其是不锈钢材质的配合，粘连倾向大。我们的教训是：压装必须涂抹润滑剂，而且要用二硫化钼或聚四氟乙烯基的高压润滑脂，别不舍得那点钱。压入速度也要控制，一般不超过5mm/s。还有，压入端一定要有导向锥，锥角10°~15°，否则一开始歪斜就全完了。

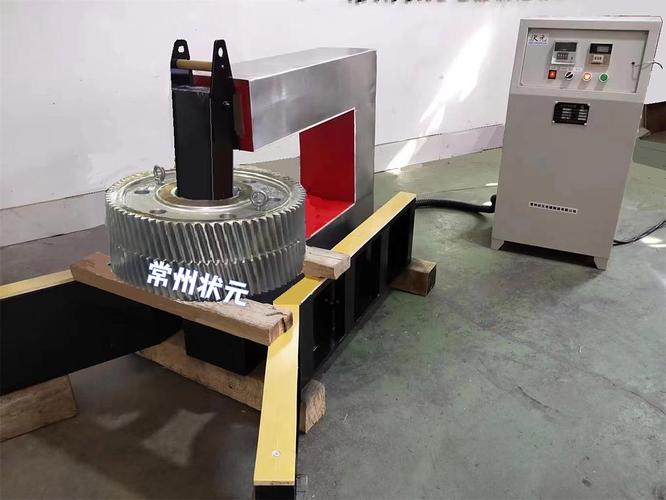

热装呢，优点是过盈量可以取大些，装配应力小。但加热温度不是越高越好。一般控制在包容件材料的回火温度以下，比如轴承钢别超过120°C，普通碳钢可以到200°C左右。我们吃过一次亏：某个大型齿轮热装，为了怕装不进去，把齿轮加热到250°C，结果齿轮齿面硬度下降了2HRC，直接报废。所以必须严格控制。还有热装后的冷却，要均匀缓慢，切忌用水激冷，否则产生内应力，日后容易断裂。

工业齿轮油浴加热过盈装配过程

冷装现在越来越受欢迎，用液氮或干冰冷却被包容件。收缩量很可观，且没有加热导致的材料性能变化风险。但要注意，操作人员必须穿戴防护，防止冻伤。而且有些材料在低温下变脆，比如某些低合金钢，不能低于韧脆转变温度。我们曾将一个轴承外圈冷装进铝合金壳体，用了液氮，没问题，因为铝合金膨胀系数大，收缩后间隙足够。但如果配合件都是钢，可能收缩量不够，就需要辅助敲击，那就失去冷装的温柔优势了。

问：热装加热温度怎么计算？有没有快速公式？

答：有啊。所需加热温度t = (δ_max + δ0) / (α d) + t0，其中δ_max是最大过盈量，δ0是装配间隙（通常取(1~2)δ_max），α是材料线膨胀系数，d是公称直径，t0是室温。比如，δ_max=0.05mm，δ0取0.05mm，α=11.5e-6 /°C，d=80mm，室温20°C，算下来t≈(0.1)/(0.00092) +20 ≈ 128.7°C。实际加热到130~140°C即可。但注意，这是理论值，考虑到操作快慢、零件吸热不均，我们一般会多加10~20°C的冗余。千万别照本宣科，加热棒显示的温度和零件实际温度有延迟的。

拆过盈配合？那才叫考验技术

拆过盈配合？那才叫考验技术

拆装，有时候比装更难。尤其是长期用过盈连接的部件，可能因为微动磨损、腐蚀、摩擦氧化等原因，“长”在了一起。硬拆肯定出事。我们通常是用液压膨胀法，如果是中空轴，可在配合面加工油槽，打入高压油，使包容件膨胀，轻松拆卸。这叫液压拆卸，风电主轴、大型联轴器普遍采用。没有油槽？那就只能局部加热或感应加热，让外圈膨胀，同时用拉马慢慢拔。这个过程，温度控制和力道把握必须极为精细，稍不注意，轴就被加热过度变色。我见过有人直接用氧乙炔火焰烤，那简直是犯罪！轴变形了都不知道。

说到最新实践，现在有些高端设备开始用数字孪生技术模拟过盈配合的装配与服役过程。在电脑上先虚拟装配一遍，看应力分布、变形情况，甚至预测微动疲劳寿命。这比传统经验强太多了。我们去年一个项目，采用在线监测系统，在配合面埋入了光纤光栅传感器，实时监测过盈连接面的应力变化，防止松动。这种数字化手段，虽然前期投入大，但关键时刻能救命，我强烈推荐。

另外，表面涂层技术也在改变过盈连接。比如在配合面喷涂碳化钨或类金刚石涂层，可以显著提高摩擦系数，减小所需过盈量，或者防止微动磨损。我们试过在低速重载齿轮内孔喷钼基涂层，摩擦系数从0.15提高到0.3，过盈量减少了一半，装配容易多了。不过涂层成本不低，要算总账。

最后多句嘴，过盈连接看似粗犷，实则比任何精密配合都讲究。别以为“硬塞进去就是成功”，后续的可靠性、拆装维护性，从一开始就要想清楚。很多设计人员只关注功能实现，忽略了整个生命周期。失败案例看多了，我现在看到过盈配合图纸，都会条件反射地先问：装拆方案定下来没有？

问：过盈连接松动后怎么应急处理？能打胶吗？

答：绝对不推荐打胶。厌氧胶承受不了交变剪切力，治标不治本。如果现场紧急，可临时用增加径向销钉或涂覆增摩涂层补救。但事后必须重新加工或更换。长期运转的部件，松动意味着微动疲劳已经开始，裂纹可能在扩展，必须重视。
