碳纤维复合材料这玩意儿，贵得离谱。可眼下，航空、风电、甚至高端自行车，全在抢着下单。矛盾吗？不。因为性能摆在那儿——轻，硬，还不生锈。但背后的坑，无数。 说实话，我入行十几年，踩过的坑比吃过的盐还多。就拿碳纤维前驱体来说，聚丙烯腈（PAN）原丝，纯度差一点，强度直接腰斩。你还得纺丝、氧化、碳化、石墨化……听着就累。 碳纤维生产过程中的氧化炉高温处理

碳纤维到底贵在哪？前驱体与工艺的糟心事

碳纤维到底贵在哪？前驱体与工艺的糟心事 你看，日本东丽（Toray）的T1100，一公斤卖多少？普通T300的十倍不止。原因就在PAN原丝上——全球能稳定量产高性能原丝的，一只手数得过来。纺丝液要脱泡，要牵引，要在200多度空气中氧化，再在1000多度惰性气体里碳化，最后上到2000度以上石墨化。能耗高不说，设备还娇贵。炉子停一次，几十万没了。 更头疼的是，这行质量控制极其变态。单丝直径7微米，头发丝的十分之一，你拿什么检测？在线激光测径仪？有，但贵。所以很多小厂干脆闭眼生产，出来的强度忽高忽低，废品率高达30%。❗ 不过话说回来，这几年国产碳纤维也起来了。中复神鹰、光威复材，T700级做得相当不错。但航空航天用的高模量纤维，还是追不上日本。这里面有个门道——石墨化温度。你温度上不去，模量就卡脖子。国产炉子能稳定在1600-1800℃，进口的却能做到2400℃以上。差距就是这么硬核。

铺层设计：不是堆几层布那么简单

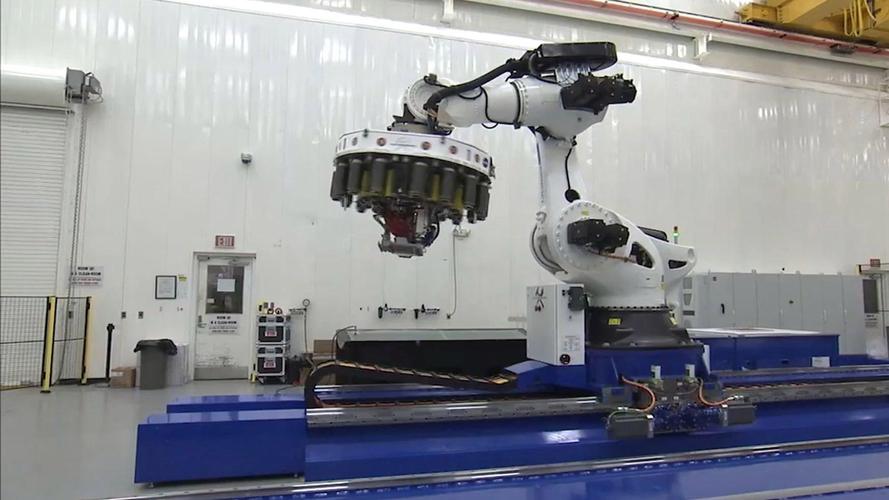

有一次，我给一个无人机项目做复合材料机翼。层压板嘛，铺层角度0°、45°、-45°、90°，看着简单对吧？结果做出来，刚度是够了，一扭就裂。后来发现，是耦合效应没算对。各向异性材料，层与层之间会‘打架’。你必须在对称面上做功夫，让弯曲和扭转解耦。不然，加载后翘曲变形，哭都来不及。 问：为什么铺层角度差几度就作废？ 答：因为刚度矩阵瞬间变了。比如你设计±45°承受剪切，结果工人铺成了40°，那这个层压板的剪切模量可能下降30%以上。在航空器上，这就不是报废零件的问题，是要命的。所以我们用自动铺丝机（AFP），精度控制在1°以内。但国产AFP的可靠性，嗯，还在爬坡。 自动铺丝机在航空复合材料机翼制造中的应用 问：预浸料和手糊，选哪个？ 答：看你的良心。预浸料含胶量精准，孔隙率低，但必须在零下18℃存储。手糊呢？便宜，灵活，但气泡多，强度打折扣。我见过一个游艇厂，手糊碳纤维船壳，为了赶工期，树脂涂得像刮腻子，最后船主开出去几次就分层了。💡 所以，高要求的部件，老老实实上热压罐。那玩意儿是烧钱罐，一个中等尺寸的罐子，光密封圈维护费就够买一辆宝马了。

汽车行业的纠结：轻量化与成本的对赌

电动车时代，轻一点，续航就多一点。但碳纤维在汽车上的普及率，依然惨不忍睹。为什么？周期时间。航空件可以等几小时固化，汽车产线节拍60秒。你怎么玩？高压RTM（树脂传递模塑）是条路，但模具成本几百万，零件单价还是高。特斯拉就聪明，车身多用铝合金，只在关键偷轻位置用点碳纤维加强件。 不过，宝马i系列曾经疯狂过，i3车身全是碳纤维可回收技术。他们甚至把边角料重新分解成短纤维，压制成内饰件。这个闭环思路，绝！但市场没给反馈，i3停产了。可惜。 现在中国新能源车企，像蔚来、小鹏，开始在门槛梁、传动轴上试水CFRP。毕竟，比强度是钢的5倍以上，一根传动轴轻6公斤，百公里加速能快0.2秒。但问题是，碰撞后的维修成本，保险公司头疼。碳纤维部件一旦破损，基本只能换整个总成——这可比钣金敲打贵多了。 问：碳纤维车架真的比钢轻一半吗？ 答：理论上，密度1.6g/cm³，钢7.8，同体积当然轻得多。但车架是薄壁管件，要考虑屈曲和连接。实际设计下来，碳纤维车架比钢架轻40%是没问题的，前提是舍得用高档次预浸料和完美的铺层优化。但连接点怎么办？金属嵌件？胶接？都增加重量。所以宣称50%减重，那是概念车。量产车能到35%就烧高香了。 不过话说回来，有一项技术让成本压迫症缓解了些——回收碳纤维。热解掉树脂，留下短切纤维，虽然强度降到新纤维的70%左右，但用在笔记本电脑外壳、体育用品上，绰绰有余。这行业正在从‘线性经济’往‘循环经济’蹭，虽然步伐比老太太还慢。

风电叶片：复合材料的巨无霸聚宝盆

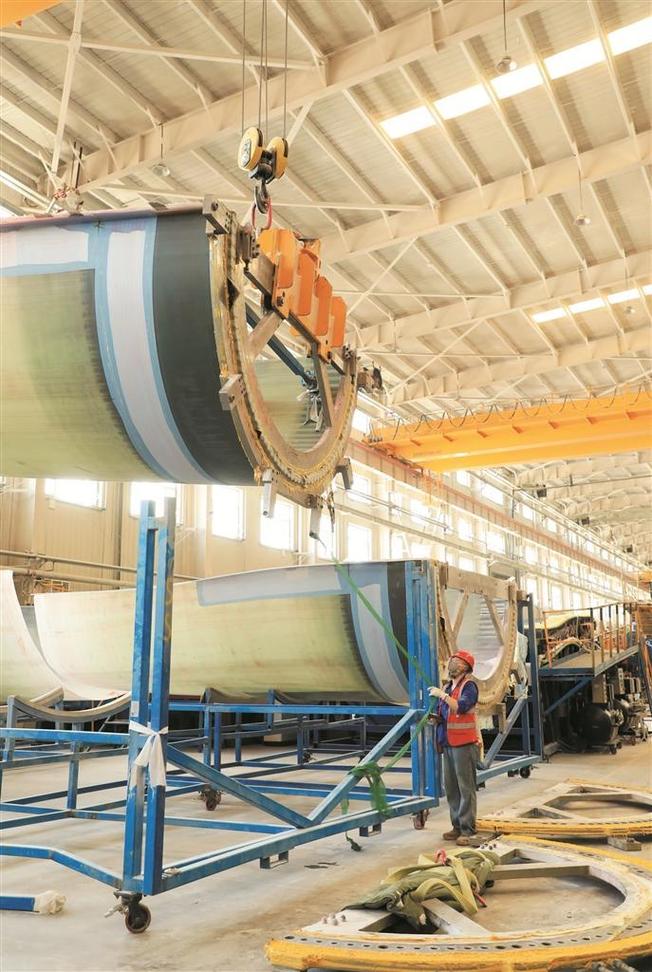

你猜全球碳纤维用量最大的市场是哪个？不是飞机，是风电。一个百米长的叶片，纯玻纤撑不住刚度，必须在主梁里埋碳纤维。这叫碳玻混拉挤板。几吨碳纤维就这么塞进去了，成本却比航空级低得多——大丝束碳纤维，48K甚至60K，价格也只有T300的三分之一。 但风电叶片的环境，暴晒、盐雾、疲劳，几十年不停。所以这里的主攻方向是疲劳寿命。玻纤在100万次循环后刚度可能只剩60%，碳纤维能维持在80%以上。不过，大丝束浸润性差，干纱斑点一旦形成，疲劳裂纹就从那儿起头。我在连云港看过一个叶片测试，177米长，挥舞方向加载，咔嚓一声，根部撕裂。排查下来，就是碳板里有个不起眼的富树脂区。 风电叶片碳纤维主梁拉挤成型生产线 问：海上风电和陆上风电用碳纤维有区别吗？ 答：海上叶片更长，且要抗台风。这时必须用高模量碳纤维，减小叶尖挠度。另外防雷系统要特别设计，因为碳纤维是导体，雷电打上来会烧穿叶片。所以会在表面铺金属网，再连接引下线。这些细节，书本上不怎么教，全靠惨痛教训。 最后，忍不住吐槽。复合材料行业最大的坑，是人才断层。懂高分子又懂机械，能设计又能动手的复合型工程师，太缺。学校教的还是传统材料那一套，学生出来连真空袋都贴不平。不过，唉，这就是现实。 但话说回来，每当我看到一架由碳纤维复合材料打造的客机轻盈起飞，还是会觉得——这材料，真是工业的浪漫。尽管它烧钱、娇气、充满不确定性。可我们这群人，不就是享受这种在极限边缘试探的感觉吗？
