讲真，上周那批零件又被退货——镀层起泡，客户当场翻脸。这场景，眼熟不？干我们这行的，表面处理看似是个“面子活”，可一旦出问题，那就是里子面子一块儿丢。我入行十五年，从学徒到带项目，踩过的坑比吃过的盐还多。今天不扯虚的，就聊点实在的。

选工艺？先看清你的“底子”

很多人上来就问，电镀好还是喷涂好？实话难听：连自己零件是啥材质都含糊，就别谈工艺了。去年有家做农机配件的，给铸铁件直接上镀锌——结果呢？氢脆，批量断裂。我骂人了，真的。

所以第一步，材质必须门儿清。钢、铝、铜、镁……不同基材对应的前处理天差地别。举个简单例子，铝件你不做除油、碱蚀、出光，直接阳极氧化？膜层结合力能好才怪。这里有个经常被忽视的环节——磷化。很多厂嫌麻烦，把磷化省了，可你知道吗？对于高强钢，磷化膜不仅能防锈，还能降低摩擦系数，尤其在冷镦工艺里，没它，模具损耗惊人。

钢铁零件锌系磷化处理现场

另外，环境因素也得掂量。沿海高盐雾，内陆酸雨，有些涂层看着漂亮，两年就成老树皮。这时候，达克罗（锌铝涂层）或者渗锌可能更对路。去年帮一个桥梁项目改方案，把原来的热镀锌换成锌铝镁合金镀层外加封闭层，盐雾试验直接破1500小时。甲方惊了——坦白说，我也没想到效果这么炸，实验数据出来那天，我们在实验室欢呼。

千万别把标准当儿戏，也别迷信标准

千万别把标准当儿戏，也别迷信标准

很多图纸就标个“镀锌”，膜厚没有，盐雾时间没有，附着力测试方法也没写。然后双方扯皮，怪谁？标准一定要细。但我说个反直觉的——死磕标准也会出事。比如ISO 9227中性盐雾测试，实验室数据和实际腐蚀环境不是一回事。我见过太多报告漂亮的件，在化工厂三个月就锈穿了。

喷涂方面，粉末喷涂现在很火，环保，效率高。但是！边角覆盖率是个坑。喷涂的时候静电屏蔽，凹槽、内角往往挂不上粉。我们现在的对策是：喷前预热，调整电压，或者干脆局部补液态漆。说到液态漆，电泳（ED涂层）的渗透力真心牛，复杂内腔都能上漆，汽车行业标配。可那涂层厚度最多二三十微米，耐候性又平庸。所以，没有万能工艺。

这里必须吐槽：某些“专家”动不动就推荐陶瓷涂层，说耐磨耐高温，天下的零件都给你用？那东西硬度高，可脆啊，基材一变形就龟裂。而且喷涂设备贵，预处理要求苛刻——想清楚了再上。

环保利剑下的新活法

现在环保查得严，以前的镀铬要用六价铬，致癌。去年我们全部切到三价铬镀铬，尽管颜色偏暗，但客户接受了。还有无铬钝化，用在镀锌后处理，虽然成本上浮15%，可公司不用被停产整顿——值，太值了。

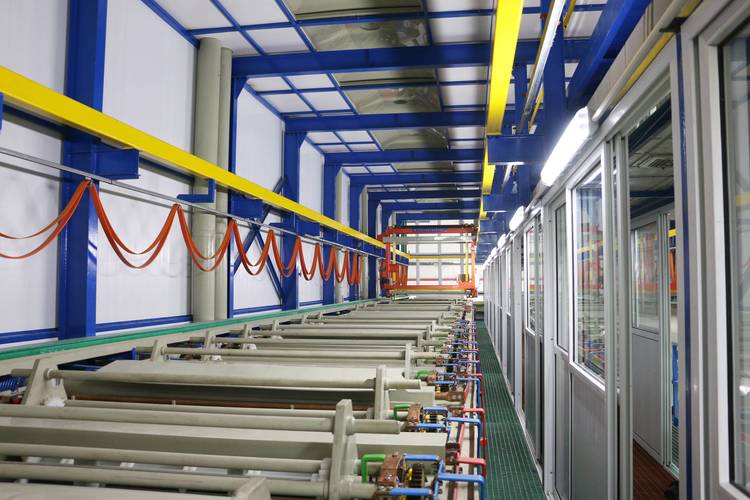

环保三价铬镀铬生产线车间

另外，微弧氧化在镁合金上的应用去年突然热起来。涡扇发动机的某些部件，用微弧氧化搞一层陶瓷膜，耐磨又耐烧蚀。我们试过给无人机镁合金外壳做这个，盐雾轻松过96小时，不过颜色难控制，五颜六色的，得跟设计师沟通好。

还有物理气相沉积（PVD），已经不是啥高贵技术了。切削刀具上镀一层TiN，寿命翻几倍。但注意，PVD是视线加工，零件背面的孔？没戏。需要复杂工装旋转，成本啊……

被忽视的“后处理”和包装

被忽视的“后处理”和包装

镀好了，喷完了，就万事大吉？天真。我见过镀锌件用普通牛皮纸包，一路海运过去，纸吸潮，全白锈了。现在我们都要求VCI防锈袋，小件还得真空包装。运输链条里的震动会把微凸的镀层蹭掉，所以隔垫很关键。这些琐碎事，供应商可不会主动告诉你——你得盯着。

还有涂覆后的时效处理。电镀有氢脆风险，标准要求4小时内去氢处理，200℃烤4小时以上。但很多急件，半夜镀完就直接送机加，第二天就断。兄弟，这是玩心跳啊！

说一千道一万，表面处理是门良心活。参数可以抄，经验抄不走。别总想着压价，一分钱一分货在这行特别灵。那种报价低得离谱的，要么偷工序，要么用回收料。总之，多去车间闻闻味道，摸一摸挂具上的零件，比听一百场PPT管用。
