上周去一家汽配厂，车间主任老李拿着把崩刃的铣刀直叹气——“这批刀刚换上涂层，寿命反而降了20%！” 这种事儿我见太多了。刀具涂层，选对了是神器，选错了就是坑。今天不讲那些教科书上的金相分析，咱们就聊聊怎么避坑。

TiN、TiCN、AlTiN……名字绕口，到底怎么选？

说实话，我入行那会儿也背过“TiN通用性好，TiCN适合钢件，AlTiN耐高温”。结果到了现场，发现完全不是那回事儿。比如那个老李，加工的是42CrMo调质钢，硬度280HB，按理说TiCN够用。但忘了他是干切，刀尖温度早飙到800℃以上，TiCN在600℃就软了——能不崩吗？这就好比让一个短跑选手去跑马拉松，能不趴下？ 所以，选涂层第一条：先看切削温度，再看工件材料。❗️ 刀具涂层高温性能对比示意图 问：那有没有一种涂层通吃所有材料？ 答：做梦呢。涂层设计是相互妥协的结果。比如AlCrN能扛1100℃高温，但摩擦系数偏高，切铝合金容易粘屑；DLC（类金刚石）摩擦系数低到0.1，切铝合金巴适得很，但超过400℃就开始石墨化，切钢就是个废。所以我们经常搞复合涂层，底层AlCrN，表层DLC，各取所长。但成本翻倍，值不值？看你干啥活儿了。

涂层厚度：越厚越耐用？又一个坑！

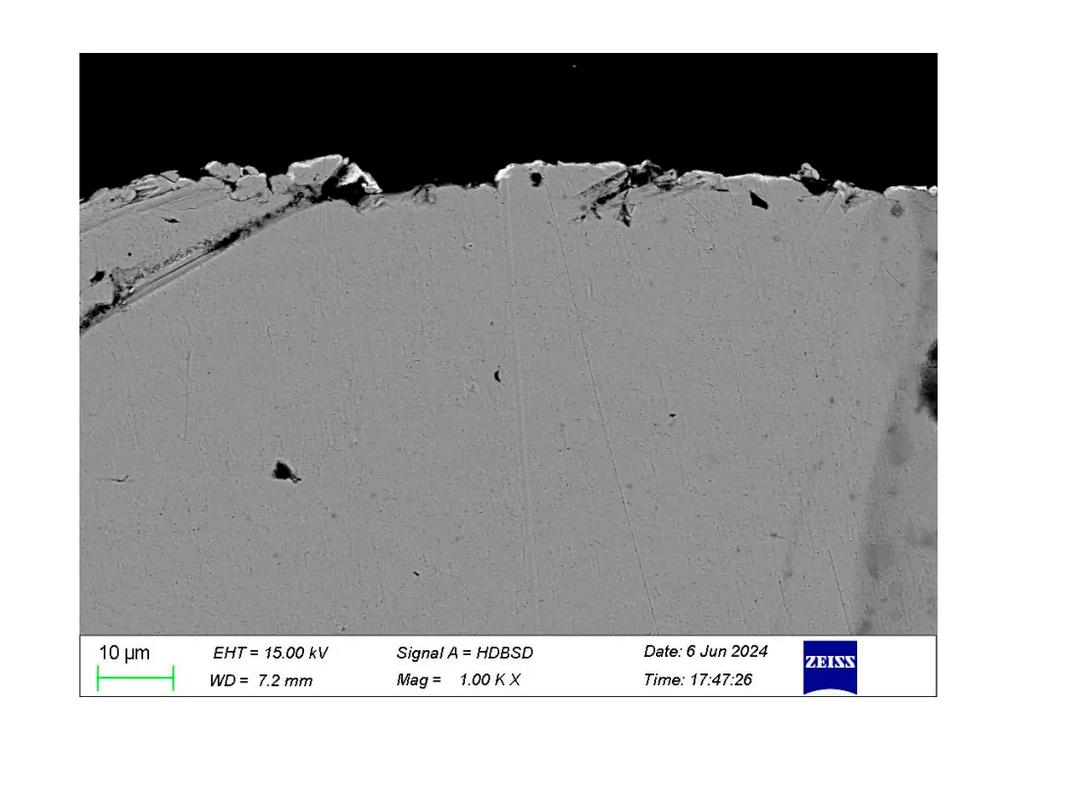

车削刀片，涂层3-4μm够，如果是微铣刀，超过1.5μm刃口半径都变圆了，切削力剧增。记得有次帮一个模具厂解决微铣刀崩刃问题，把涂层厚度从2μm降到0.8μm，寿命立刻从200m提到800m。他们技术员一脸懵，以为供应商给错了。 微铣刀刃口涂层厚度对比显微照片 问：既然薄涂层好，那为什么不都做薄？ 答：看工序。粗加工还是得有厚度扛得住冲击啊。就像穿衣服，夏天穿短袖，冬天穿棉袄，没谁一件衣服穿四季。粗铣钢件，涂层4-5μm带TiN基层，能缓冲应力；精加工追求尺寸精度，薄涂层保持锋利。但有些厂家为了卖高价，鼓吹“纳米多层”涂层动辄几十层，听着玄乎，实际效果？我测过不少，有些还不如传统单层，因为层间结合力不行，剥落得更快。所以，别被术语吓住，上机床试切才是王道。

涂层供应商怎么选？别只看参数

涂层供应商怎么选？别只看参数 有的销售拿本宣传册，堆一堆数据，什么摩擦系数0.3，显微硬度3500HV。你问他：“你这数据是在什么基体上测的？前处理工艺是湿喷砂还是干喷砂？” 立马傻眼。涂层性能严重依赖基体和前处理。同一款涂层，在硬质合金基体上和高速钢基体上寿命能差5倍。前处理没做好，涂层就是浮在表面，一磨就掉。所以我建议，找供应商直接让他拿样刀来试切，签寿命对赌协议，达不到效果退款。✅ 问：采购时怎么辨别涂层质量好坏？ 答：显微镜下看刃口，均匀无剥落是基本。最简单的办法，拿两个刀片对磕，看涂层脱落形态，脆性崩裂的说明结合力差。不过正经检测还是得用洛氏压痕法评估结合力等级。还有膜厚仪测厚度，粗糙仪测表面。但说实话，对多数工厂，试切比什么都准。 最后啰嗦一句，涂层不是一劳永逸。再好的涂层，磨损到一定程度也得换刀，否则工件粗糙度变差，或者刃口崩碎伤到主轴就不划算了。现在还有智能刀具监控系统，实时监测切削力、振动，预测寿命，贵是贵，但对自动线挺值。以后有机会再聊。
