干了二十年管道工程，见过太多匪夷所思的现场——不是管道爆了，是选材时脑子进了水。真的。上周去一家化工厂，他们新上的硫酸输送管线，用了不到三个月就穿孔。拆开一看，管壁薄得像纸。问怎么选的，说是“按常规碳钢管选的”。硫酸啊！常规？直接骂娘。

管道这玩意儿，看似简单，横平竖直接起来就行，对吧？错得离谱。里面门道深了去了。我最恨那种照着教科书无脑画图的，根本不考虑现场实际。今天就跟你聊聊这些年踩过的坑，还有那些真正管用的实战招数。

工业管道错综复杂的化工厂场景

选材：别只盯着单价看

说到选材，很多人上来就看 ASTM 标准、化学成分。当然重要，但不是全部。我见过用 316L 不锈钢输海水，照样腐蚀得一塌糊涂——因为没考虑到缝隙腐蚀和微生物。材料选得对不对，工况分析是第一位。温度、压力、介质、流速，甚至微量杂质。比如氯离子浓度，对于奥氏体不锈钢，那就是死穴。稍微超标，晶间腐蚀分分钟让你怀疑人生。

建议：一定要做挂片试验！实验室数据再漂亮，不如现场挂片放几个星期。尤其是混酸、交替介质这类复杂情况。成本确实多了一点，但比起投产半年就全线更换，那点费用算什么？

还有一种骚操作：为了省材料费，把管壁厚度压到规范允许的下限，还不留腐蚀裕量。设计寿命 15 年？这种搞法五年后就开始漏。老法师都懂，腐蚀裕量至少得 1.5 mm 打底，严酷环境翻倍。有些设计人员根本没在现场待过，以为“标准允许”就万事大吉。天真。

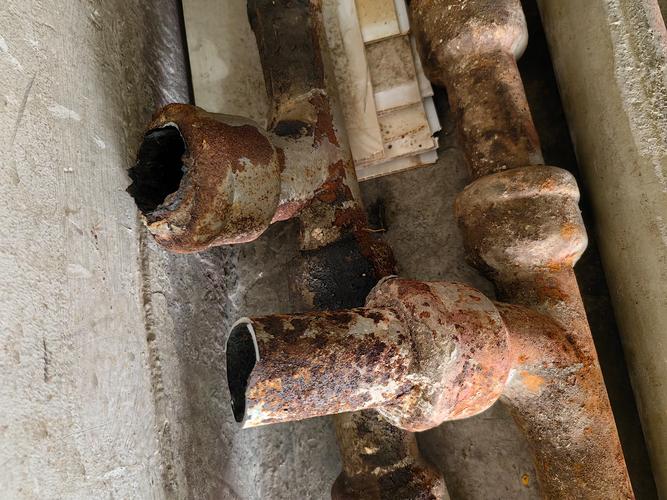

管道腐蚀穿孔特写图

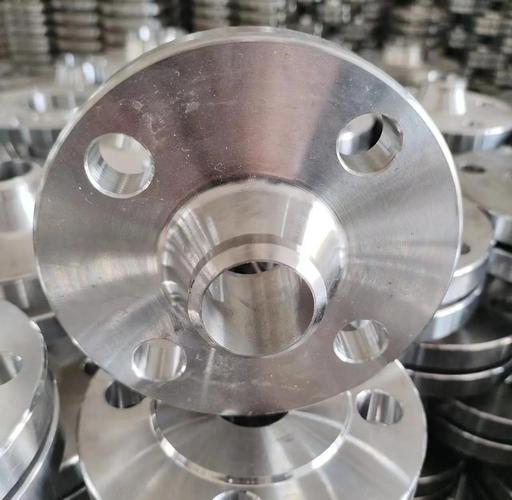

连接方式：焊接还是法兰？这是个问题

连接方式：焊接还是法兰？这是个问题

之前一个项目，高压蒸汽管线，设计全用对焊连接。漂亮，整齐。但投用后，热胀冷缩导致焊缝反复受力，不到一年发现多处裂纹。后来全改成了承插焊 + 法兰连接的混合方案，才消停。所以啊，千万别迷信某一种连接方式。焊接便宜、密封好，但检修难、有应力集中；法兰灵活、便于拆卸，但易漏、成本高。怎么选？根据介质危害性、压力温度等级、检修频率综合判断。

最近几年，沟槽连接在消防、冷却水系统里用得越来越多。施工快，对中要求低。但我得提醒一句：别用在振动大的地方，松脱风险很高。亲眼见过水泵出口沟槽卡箍被震脱，水漫金山。所以，该用螺纹、该用焊接的地方，别偷懒。

问：选择管道连接方式时，如何平衡成本和可靠性？

答：优先级这样排——安全 > 可维护性 > 初始成本。有毒、可燃介质，一律焊接或法兰，别省那点卡箍钱。需要经常拆检的部位，哪怕法兰贵点也要上。初期省下的连接件费用，将来会以停机和事故的形式加倍还给你。成本平衡的唯一前提是满足基本安全要求。

支撑与柔性设计：硬碰硬，不是硬道理

管道不是死物，它会动——热胀冷缩、脉冲振动、地基沉降。很多新手把管道当成刚性结构，支架做得很“结实”，结果却适得其反。我处理过一个事故：DN300 蒸汽管，固定支架用槽钢焊死在钢梁上，看上去坚不可摧。投产后升温，管道膨胀力直接把钢梁拉变形了，支架本身倒没事。典型的矛盾转移。

正确的做法是进行应力分析，尤其高温、大口径管道。要让管道有地方“伸懒腰”。π型补偿器、波纹管膨胀节、弹簧支吊架，这些都不是摆设。有时故意把管道绕个弯，不是为了美观，而是为了增加柔性。英国有个老工程师跟我说过：管道设计是门妥协的艺术——既要约束它，又不能逼疯它。精辟。

另外，管廊上的管道布局，千万要给位移留空间。我见过两排管线并排，膨胀后互相挤压，保温层都磨穿了。所以，合理间距、导向支架、限位支架，缺一不可。

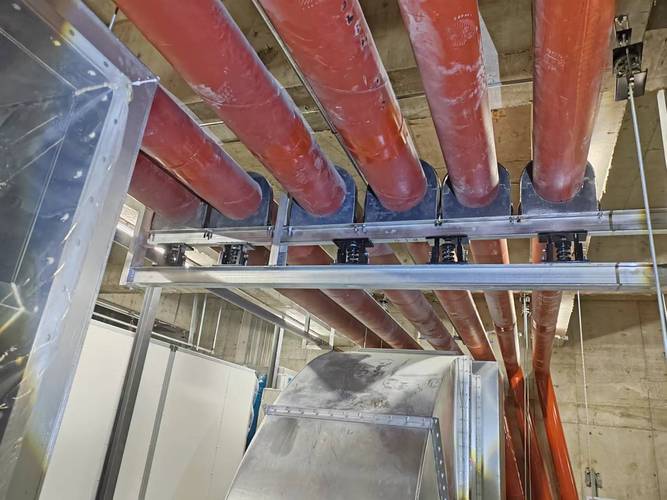

化工厂管廊管道支撑系统

检验试压：别走过场，这里面有黄金

说起试压，很多施工队就是接个泵，打到规定压力，保压半小时，看看压力表不掉就完事。你这是糊弄鬼呢？试压是发现隐患的最后一道关，要当成真正的“考验”。我们厂的做法：分阶段试压，先强度试验，再严密性试验。对剧毒、易燃管道，还要做泄漏性试验，用灵敏度高的气体检测仪一寸一寸探。

有一次，氯气管线强度试压合格，但严密性试验时，用氨水熏，接头处冒白烟——微量泄漏。这要是漏进管沟聚集，后果不堪设想。所以，必要的检测手段不能省，哪怕多花两天人工。安全上，这投入绝对值。

问：管道试压时压力表显示不降，但感觉还是有漏，怎么办？

答：首先换精密压力表，最好用数字压力记录仪，能捕捉微小压降。其次检查温度影响——管道内水温变化会导致压力波动，需温度补偿。最稳妥的是做氦检漏，虽然贵，但对高危介质管道，是金标准。另外，仔细检查所有阀门、法兰密封面，很多时候泄漏源不在焊缝，而在这些地方。

智能化？别被概念忽悠，但真得跟上

现在数字化、数字孪生、智能管道，概念满天飞。有些工厂花大价钱装了在线监测系统，传感器一堆，数据大屏花里胡哨。结果呢？没人看，报警了也不处理，因为一线员工根本不知道该怎么应对。数字工具是手段，不是目的。我推崇的是务实智能化：先解决基础问题，比如把人工巡检点检数据真正用起来，建立腐蚀速率数据库，用简单趋势分析预测寿命。这比上一套没人用的AI系统强十倍。

当然，前沿也得关注。比如基于超声波导波的长距离管道检测技术，在不挖开的情况下能筛查几十米管道的腐蚀点，确实省工时。还有光纤分布式测温，用在输油管道泄漏监测上，反应迅速。但前提是，你得有懂行的人去判断信号的真实性，否则天天误报，狼来了效应。

我的建议：先培养一两个懂数据分析又懂工艺的复合型人才，再逐步上系统。别指望供应商的“交钥匙工程”。

说到底，管道工程是经验的学科。书本教你原理，但判断力来自一个个教训。每次在现场蹲下来，摸一摸管壁温度，听一听流动声音，那种直觉比任何传感器都真实——尽管我也会用传感器。

下次去现场，不妨多问自己几个问题：这条管为什么这样走？这个支撑为何设在这里？那个焊缝为什么没刷漆？多问就能少出错。二十年了，我还在不断被管道“教育”。哈，活到老，学到老，真不是客套话。
