说实话，干了十五年机加工，最怕的不是公差±0.005，而是外行拍脑袋改图纸。上周还有个客户，硬要把304不锈钢件的壁厚从2mm减到1.5mm——说是‘减重’。我直接电话过去：‘您知道薄壁件振刀起来，表面粗糙度能飞到Ra 6.3不？’那头沉默了五秒……唉。

机加工件这行，入门看图纸，进阶看工艺，高手看‘潜规则’。 刚入行那会儿，师傅扔给我一个铝合金腔体，图纸标注全了形位公差，我老老实实按三轴CNC编好刀路，出来一测——平行度超差0.02。师傅叼着烟过来瞅了瞅：‘你虎啊？粗加工后去应力了吗？’ 瞬间醍醐灌顶。后来才知道，这行当，书本上只教了你三成，剩下七成全是车间里的土经验。

机加工车间老师傅用卡尺检测精密零件

图纸上的公差，车间的魔鬼

很多设计师把公差标得严丝合缝，比如一个轴承座孔，非要写Φ50H7，还加注‘必须100%全检’。行，咱就干。但问题是，您这材料是铸铁啊！刀具磨损、机床热伸长、装夹变形……这些您考虑过吗？干废了两件，成本算谁的？有一次我忍不住跟一个年轻工程师吐槽：‘兄弟，H7不是不能干，但您得给我留个工艺堵头的位置，不然磨削时怎么夹持？’ 他愣了半天：‘工艺堵头？教材里没提啊。’ 得，又是学院派。

公差设计要懂现场，这不是建议，是保命。 尤其是那些需要二次装夹的复杂机加工件，基准转换带来的累积误差，理论上正负0.01，实际一叠加，0.03都打不住。这时候就得靠工装。一个设计巧妙的专用夹具，比什么五轴机床都管用——因为它直接消除了人为找正的不确定性。不过话说回来，夹具设计又是一门玄学，六个点定位原理谁都懂，但真到异形件，你能找准那‘六点’？哈哈，考验功力的时候到了。

问：为什么同样图纸，两家供应商报出来的价格差一倍？
答：抛开材料掺假这些缺德事儿，正经原因在于工艺路线。同样一个法兰盘，A厂用棒料直接车铣复合，B厂先锻造毛坯再精加工。后者废品率低、刀具省、效率高，但前期模具投入大。要是批量小，A厂裸奔式加工反而便宜；批量一大，B厂的分摊成本就下来了。所以报价低的不一定划算，得看批量对应工艺，还有人家是不是把热处理、表面处理、去毛刺这些‘隐形工序’都算进去了。有些厂报价便宜，等你下单了，一会儿说氧化要加钱，一会儿说打标要单算……坑死你。

CNC五轴加工中心切削金属零件特写

材料硬，不如关系硬？错，是不如热处理硬

机加工件出问题，至少三成栽在材料上。不是材质不对，而是预处理、中间退火、最终时效这些步骤被省了。为了赶工期，毛坯拿来就干，干着干着内应力释放，零件弯了……然后反过头说机床精度不行。这锅，机床背得冤。我记得有次做一批轴承钢淬火件，硬度HRC58-62，供应商拍胸脯说没问题，结果一上磨床，砂轮直冒火星，尺寸还忽大忽小。查下来，回火不充分，残留奥氏体太多。吵了半天，对方老板来了一句：‘这年头谁还老老实实做深冷处理啊？’ 我当时真想骂人，但忍住了，因为以后还得合作……你看，这就是现实的无奈。

问：怎么判断一个机加工供应商靠不靠谱？
答：别光看设备清单。我一般先去现场看量具和刀具柜。卡尺、千分尺是不是按期校准？刀具摆放是不是分门别类？如果连一把干净的量规都找不出来，他能干出什么精密活？另外，看他们对待切屑的态度——车间切屑堆积如山、冷却液发臭的，管理绝对混乱。还有就是图纸归档和首件检验记录，正规厂每批次都会留底，万一扯皮能追溯。最后，跟操作工聊两句，他要是能说清楚当前这件活的关键控制点，比如哪个槽容易让刀、哪个孔要防毛刺，这家厂基本可以放心。反之，只会说‘领导让咋干就咋干’的，赶紧跑。

那些年踩过的表面处理坑

机加工件的表面处理，水太深。就拿阳极氧化来说，同一槽出来的颜色都可能不一样，更别提色差、膜厚不均、硬度不达标。有次出口德国的医疗器械件，要求阳极化后染色深灰，并过盐雾测试96小时。结果三批货，每批颜色都略有差异——最后发现是压铸件含硅量波动，导致阳极膜折光率变化。这谁能想得到？另一次，镀锌件，盐雾测试72小时就红了，一查，钝化液老化，供应商为省钱没及时更换。气得我……唉，说多了都是泪。

表面处理这玩意儿，三分工艺，七分管控。比如螺纹电镀后精度会变，必须预留余量，很多新人不知道，镀完拧不上，又哭着返工。还有喷粉，粉层厚度均匀性、固化温度曲线，直接关系到耐候性。所以我现在的原则：重要件，表面处理必须驻厂跟单，否则你永远不知道你的零件在哪个角落里被‘简化’了。

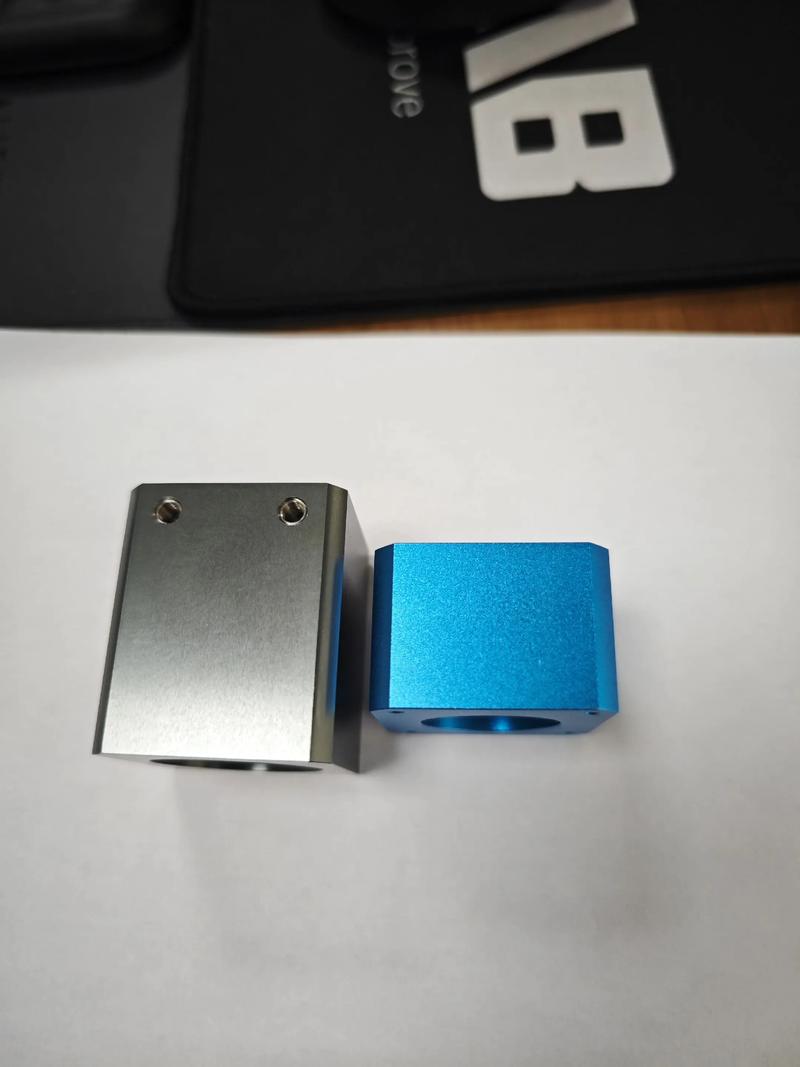

机加工零件表面阳极氧化色彩样板

说了这么多，其实机加工件的精髓就两个字：细节。一个倒角没处理好，可能割伤装配工的手；一个顶尖孔忘打，磨削时就没基准；排屑槽抛光不到位，切屑缠绕拉伤已加工面……这些小事，不会出现在图纸上，但它们决定了东西是能用，还是好用。现在都在讲智能制造、工业4.0，可再智能的设备，也抵不过一个糊弄事儿的人。所以，尊重手艺，敬畏细节——这可能是老派机加工人最后的倔强了。
