干了十几年冲压，最怕听到车间里“咔嚓”一声——不是模具裂了就是料带断了。拉深，看似简单的一拉一压，里头门道多着呢。说实话，你要是觉得拉深就是把板子塞进模具压一下……那迟早得交学费。

拉深不是“扯”，是“流”

很多人把拉深想象成硬扯硬拉。大错特错！材料是流动进去的，不是硬塞的。你看那个凸缘部分，一直在往凹模口里“流”，像蜂蜜慢慢摊开一样。要是流速不均匀，局部堆积就会起皱——也就是我们常说的“料多了没地方去”。

金属板料拉深过程材料流动示意图

有一回调试一个304不锈钢圆筒件，深度不大但就是起皱。调大压边力，裂了；减小压边力，皱得一塌糊涂。最后怎么解决的？在凹模圆角上做了点文章。因为拉深开裂和起皱其实是一对冤家，你得在中间找个平衡点。压边力是关键，但不是全部，还要看摩擦和润滑。

压边力和润滑，谁更重要？

说个案例。一个客户，非要用高粘度的油拉深，说保护性好。结果起皱严重，他以为是压边力不够，拼命加压边力，模具都压变形了。我叫他换成低粘度的快速挥发油，压力反而可以降下来，褶皱也没了。为什么？因为润滑不只是防粘模，更影响材料的流动阻力。你用高粘度油，压边圈区摩擦系数低，材料容易往里跑，压边力就得加大去限制它，一加大又容易在直壁处拉裂。换成低粘度油，压边区摩擦力适中，材料流动更均匀，压边力也不用那么大。

💡 一个小技巧：试模时先在凹模圆角处刷一点油，压边圈上不刷，观察皱纹走向。如果靠近圆角处先皱，说明圆角阻力太小，材料流入太快；如果法兰外缘先皱，那就是压边力不够或者压边面不平行。

问：“我们拉深厚板，用气垫压边，压力显示正常但老起皱，怎么回事？”
答：气垫压力表显示的是系统压力，但实际到每个顶杆上的力可能不均匀。特别是多顶杆结构，如果顶杆高度有偏差，局部压不实。建议用压敏纸测一下压边面的压力分布，可能会发现某些区域根本没压到。这种情况在厚板拉深中尤其明显，因为厚板对压边间隙变化不敏感，但压力不均会引发局部失稳。

模具间隙，差一点就差很远

拉深模的间隙设计，教科书上说取料厚的1.1~1.3倍。但那是理想情况下。实际生产材料厚度有公差，模具加工有误差，还有弹性变形。我一般建议：首次拉深间隙略大，后续拉深逐步减小。但注意，太大也不行，料会晃动，导致壁厚不均甚至侧壁起皱。太小？准备听“唧唧”声吧，那是摩擦尖叫，很快就要拉毛了。

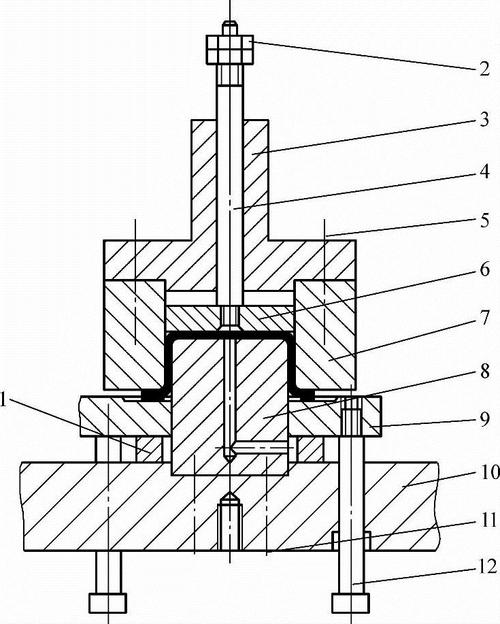

拉深模具凸模凹模间隙对成形影响的截面图

有一次做一个形状复杂的锥形拉深件，按常规间隙做，侧壁总是有内皱。后来发现是凹模圆角过大，材料流进时受到不均匀的径向应力。改小圆角，并采用变间隙设计——在圆角过渡区稍微放大间隙，让材料顺利流过，到了直壁段再收紧。完美解决。这种小改动，仿真软件上不一定看得出来，因为软件默认刚性体，不考虑实际弹性变形。

问：“我们的拉深件口部总是高低不平，怎么快速判断是模具问题还是材料问题？”
答：口部不平，专业叫“舌状凸耳”，是各向异性引起的。先看冲压方向：如果凸耳总是在固定方位，和轧制方向对应，那就是材料各向异性，可以通过调整拉深筋或改变毛坯形状补偿。如果凸耳位置随机或者没有规律，很可能模具导向有问题、凸凹模不对中。最简单的，把料转90度再冲，如果凸耳方向跟着转了，说明材料各向异性大。换个含钛的深冲钢会好很多。

润滑剂的坑，我踩过不少

润滑剂的坑，我踩过不少

说到润滑，真是又爱又恨。用不好就是坑。拉深油不是越黏稠越好，前面例子说了。有些特殊情况，比如拉深不锈钢，你得用含有极压添加剂的，不然模具很快拉伤。但加了极压剂，后续清洗又是问题。我们试过一种水基润滑剂，环保，但干了以后有残留，退火时产生积碳。干脆换回油基的，清洗成本高点，但稳定。

❗ 特别注意：拉深铝件千万别用含氯的润滑剂，会晶间腐蚀。我有教训，一批铝壳拉深后清洗不彻底，存放几个月全裂了。

有时候起皱不全是工艺问题。模具磨损后圆角变钝，材料流过时受到阻力增大，也会引发失稳起皱。日常检查不能偷懒。还有凹模表面如果出现粘结瘤，那就像路上多了个减速带，材料流过时一拱一拱的，不起皱才怪。要及时抛光。

自动化和智能，让拉深更靠谱

自动化和智能，让拉深更靠谱

这年头，靠老师傅手感调模越来越难，年轻人不爱干这行。我们开始用在线监测：在模具上贴应变片，监测成形力曲线，一旦曲线形状有变化，系统自动调整压边力或者报警。还有用视觉检测褶皱，发现起皱就停下来，避免大批量报废。

说实话，这些设备不便宜，但比起撞坏模具、批量报废，还是划算的。毕竟一套精密拉深模几十万，坏一次能买好几套监测设备。而且现在的拉深仿真软件越来越准，只要材料参数给得准确，再结合实际试模反推，可大大缩短调试周期。

最后唠叨一句：拉深这活儿，理论得懂，但更要上机台去摸、去听、去感受。模具的声音、料的温度、废料边丝的样子……都是信息。别整天坐在办公室看报告。共勉。
