干了二十年冲压，我以为自己算半个专家。直到上个月在斯图加特拆了一台新能源车的电池壳——浑身鸡皮疙瘩。那断面光洁得像磨过，棱边锋利却没毛刺，尺寸公差标注±0.02mm，实测全部在0.01以内。我当时就骂了句脏话，拽着身边的德国工程师问：这特么怎么冲出来的？

他眨眨眼，轻描淡写：Fineblanking. 七年前投产的伺服精冲线。

说实话，那瞬间我有点恍惚。冲压嘛，谁没干过？我们车间几十台冲床，从160吨到800吨，每天咔嚓咔嚓几万次，门板、加强筋、支架……全都那套路：剪切、拉延、翻边，用了几十年。可眼前这东西，颠覆了认知。它根本不是传统冲压的范畴，更像某种冷态锻造——材料在压边圈和三重动力的精准控制下，几乎无间隙地进入凹模，变形区被完全压缩，断裂带消失了。

这就是精冲。不是变魔术，是力学模型的极致推演。

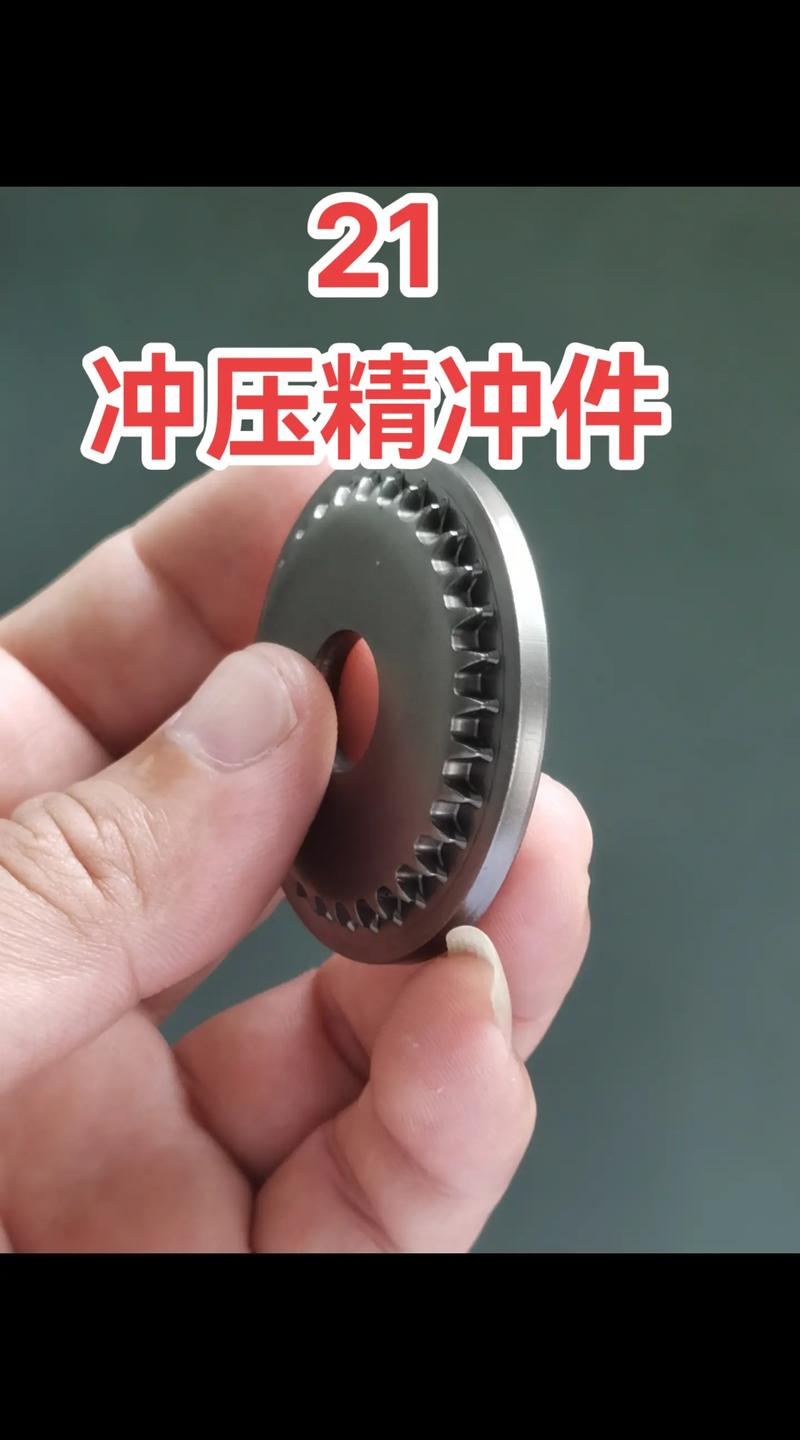

精冲零件光亮带与普通冲裁断裂面对比图

别神化精冲，它只是把冲压该做的事做绝了

回厂跟老板聊，他眼睛一亮：“咱们也上！” 我赶紧按捺住他那颗躁动的心——精冲不是买台机器那么简单。先说模具：一套带V形齿圈的多工位精冲模，造价大概20万到80万不等，寿命顶多30万冲次就得修模。而且模具间隙极小，单边约0.5%料厚，常规冲压的10%到15%间隙对比之下简直粗放。这意味着对模具钢、热处理、加工精度的要求，高到变态。我们试过用普通Cr12MoV做凹模，冲了800件就崩刃，只能上粉末高速钢ASP23，还得做深冷处理。

再说设备。伺服精冲机跟普通机械冲床完全是两码事。三动独立控制：主冲裁力、压边力、反压力，必须同步协调，响应时间毫秒级。液压系统里的伺服阀贵得肉疼，一个力士乐的阀组能买台国产经济型轿车。但没它不行，精冲的关键就在“三力闭环”，靠机械凸轮根本实现不了那种柔性的、随行程变化的压力曲线。我们对比过普通液压机改装，冲出来的零件断面撕裂率直接超标30%。

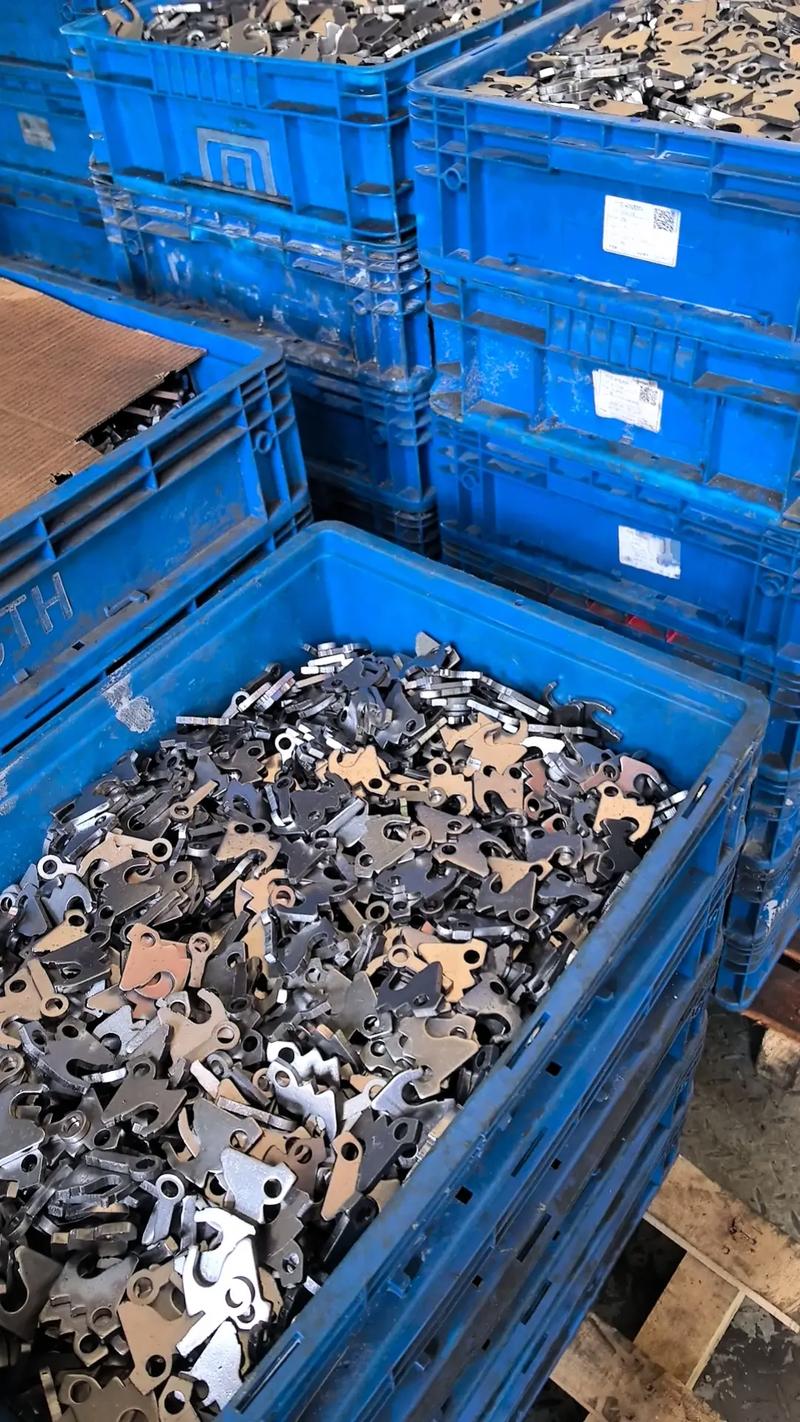

可一旦调试到位，带来的效益是颠覆性的。以前安全带收紧齿轮，机加工要铣齿、钻孔、去毛刺，单件成本9.6元。改用精冲，一锤子买卖，直接落料冲孔成形，后续齿形精度P6级，成本降到2.4元，还省了五台加工中心。这笔账，算得老板半夜给我发微信发大哭表情——激动坏了。

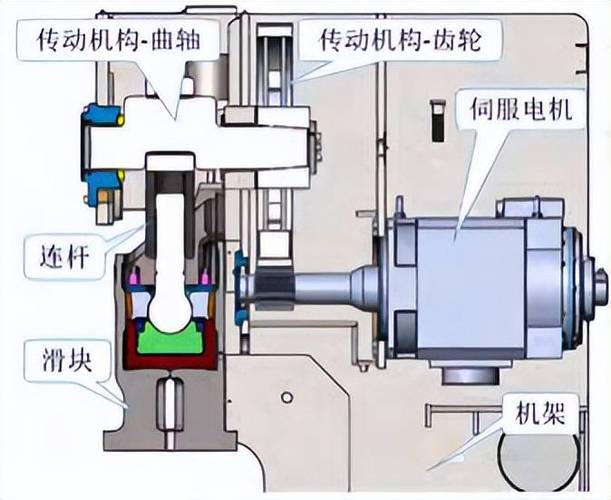

伺服精冲机三动结构原理图

汽车轻量化，把精冲逼得越来越不像冲压

汽车轻量化，把精冲逼得越来越不像冲压

这几年新能源车疯卷，冲压行业被倒逼得喘不过气。电池包侧板、电机铁芯叠片、座椅调角器……全是高强度薄板，动不动就DP980、S700MC，还要求无塌角、全光亮带。传统精冲搞不了厚板？现在5mm、8mm的高强钢也能做，只是模具要镶氮化硅陶瓷，冲头带内冷。我们试过冲12mm厚度的16MnCr5，压边力调到冲裁力的40%，反压力25%，最后断面粗糙度Ra0.8μm，客户直接惊呼这不是冲的，是线切割的。

不过话说回来，厚板精冲的废料排出是个噩梦。有一次试模，冲压铁芯的废料卡在凹模里，把模具胀裂了，火光四溅。后来才搞明白，必须加渐进式卸料装置，而且冲头涂层得用TiAlCrN，不能偷懒用TiN。

问：精冲和普通冲压的成本到底差多少？是不是中小厂就玩不起了？
答：这是最常被问到的问题。单件成本精冲肯定更高，但综合成本要看零件复杂度。一个带内齿的法兰盘，机加工要车、铣、钻、滚齿、去刺五道工序，报废率3%。精冲一序完成，报废率低于0.5%，人员减少四分之三。算下来单件总成本反而低22%，投资回收期大概两年。中小厂如果专注某个细分领域，比如压缩机阀板、锁具零件，完全可以买台二手精冲机改造液压和电控，200万以内起步，别一上来就追求瑞士法因图尔的顶级线。

问：模具寿命短，有没有延长办法？
答：有，但都是烧钱的。PVD涂层必须上，DLC也行，但更脆。凹模可以做TD处理，表面硬度HV3000以上，配合高品质拉伸油，寿命能提升40%。关键日常维护：每冲5000件必须检查压边圈齿尖磨损，塌陷超过0.03mm就得研磨，不然零件塌角立刻超差。还有，别再信什么“模具冷却靠冲压油自然降温”，现在都是高压内冷，模具里走油路，温升控制在±5℃，否则热膨胀一上来，间隙就变了。

伺服冲压：除了精冲，还能怎么玩出花？

伺服冲压：除了精冲，还能怎么玩出花？

精冲是皇冠，但整个冲压行业都在被伺服技术重塑。不说那些高大上的，就讲我司用伺服机械压力机解决的一个痛点：铝板拉延开裂。6061铝延伸率差，按常规曲轴冲床，滑块速度恒定，还没到底材料就裂了。伺服电机允许我们设置滑块运动曲线：快下慢拉，到底停留0.5秒保压，再慢回程。开裂率从12%降到0.2%。就靠这个，我们抢到某主机厂电池壳的大单。

还有热冲压，门槛越来越低。以前只供得起硼钢防撞梁，现在连A柱内板都用PHS热成形。加热到950℃，快速转移，模具里淬火，出件抗拉强度1500MPa。只是模具冷却水道要随形，得3D打印镶块，普通深孔钻搞不定复杂形状。我们试过3D打印的H13模具钢，成本贵三倍，但冷却效率提升一倍，节拍缩短5秒，一年就回本。

💡 有个坑必须提醒：很多厂跟风上热冲，忽视燃气炉和氮气保护，结果铝硅涂层板氧化起皮，直接报废。千万盯住气氛控制，别省那几十万管路改造费。

说实话，冲压这行当，看似传统，实则技术暗流涌动。十年前谁想着伺服能普及？五年前谁知道精冲能玩12mm厚？现在连数字孪生都落地了——我们新车间建线前，先在软件里跑一遍冲压过程，分析应力应变，优化压边力曲线，规避拉裂和起皱。试模次数从七八次降到了一两次。

最后想说，别被“冲压”俩字框死。它早不是敲敲打打的粗糙活了。精密、智能、柔性，才是活下去的硬道理。就像那个德国工程师跟我说的：Fine blanking is not a process, it's a belief. 当时觉得他装，现在觉得，真香。
