上周二，叉车在冷库里趴窝，直接导致发货延迟三小时——主管对着电话怒吼，维修工一脸无辜。电池才换了半年啊！说实话，这种事我见得太多了。

不是电池质量差。是选型和用的思路，从一开始就歪了。

寿命缩水，80%的坑在选型时就埋下了

很多工厂采购电池，就看两个参数：电压、容量。对吧？但真要命的是工作温度窗口和持续放电倍率。举个例子，某款磷酸铁锂电池标称循环寿命4000次，测试条件都是25℃、0.5C充放。可实际呢？冷库里-15℃，加上工人大油门提速，瞬时放电到3C——寿命直接腰斩，甚至三分之一都不到。这事儿，电池厂的规格书小字部分写得清清楚楚，但谁看啊。

我还见过一个更离谱的案例：为了省成本，用普通的动力型电池去替代专业的低温电池。结果冬天一来，设备启动不了，又去买加热套、保温箱，花的钱比当初买好电池还多。唉。

工业叉车锂电池组低温冷库测试

数据不会撒谎，但人会

数据不会撒谎，但人会

电池管理系统（BMS）记录的数据，比人嘴可靠多了。有次去帮一个机械加工厂做诊断，他们抱怨电池用不到两年就鼓包。我一查BMS历史——最高电芯温度飙到过68℃，均衡次数少得可怜。问操作工，回答：“没报警啊。” 其实BMS的报警阈值是可以调的，有些供应商为了减少售后，把阈值设得老高，等报警的时候电池已经内伤了。

这就引出两个核心问题。第一个，你买的电池包，电芯一致性怎么样？第二个，BMS策略是保守还是激进？这玩意儿，光看宣传没用，必须看实际运行曲线。我通常会要求供应商开放BMS后台数据，或者自己加装一套简易监控。几十块钱的霍尔传感器，能省下几万块的电池钱。

问：电池用到什么程度该退役？有硬性标准吗？

答：国家标准是容量衰减到80%，但实际工业场景不能一刀切。有些设备对续航敏感，比如AGV，可能70%就扛不住了；有些固定式储能，可以扛到60%。我建议用内阻增量做辅助判断：当内阻增加到出厂值的1.5倍以上，就算容量还有85%，也别用了，随时会罢工。而且严重不均衡的电池组，充电时局部过热，火灾风险跳升。

维护，不是加水那么简单

说到维护，铅酸电池要加水，锂电池不用加水——这算是常识了。但你知道锂电池最怕什么吗？浮充。很多工厂的充电机参数是固定的，下班就插上，一充充一宿。锂电池满电后还持续施加小电流，会造成金属锂析出，这是不可逆的损伤，严重的直接内短路。

还有均衡。被动均衡电流通常只有几十毫安，要是电芯压差超过30mV，这点电流根本不够用。就得主动均衡，或者返厂做人工均衡。可惜啊，主动均衡的BMS成本高，大部分设备厂不肯配。

我自己的习惯是：每周至少看一次电芯压差，如果发现最高和最低相差超过50mV，立刻找原因。别等到压差0.2V了才着急，那时候已经晚了。

问：突然断电对电池伤害大吗？听说会烧BMS？

答：断电本身对电芯伤害不大，但带载切断容易产生浪涌电压，有些劣质BMS的保护电路会击穿。我遇到过一次，叉车急刹车后全车断电，检查发现BMS主控芯片烧了——就因为产线省了TVS二极管。选电池包时，最好问清楚保护器件的规格，或者看它有没有通过雷击浪涌测试。

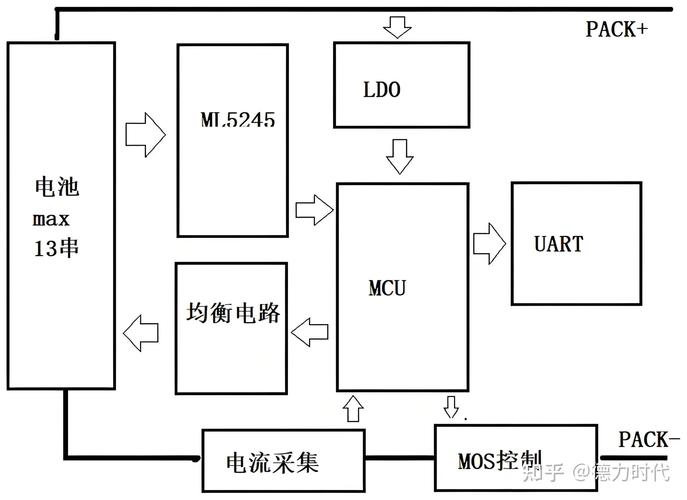

锂电池BMS主板与均衡电路特写

固态、钠电……新东西靠谱吗？

固态、钠电……新东西靠谱吗？

这两年，固态电池和钠离子电池在工业圈炒得热。说实话，固态电池离大规模工业应用还有距离，主要是界面接触问题在震动、冲击下不稳定。但钠离子电池在叉车、低速物流车上已经开始试水了。优势是低温性能好，-20℃放电容量保持率比磷酸铁锂高出一截，而且原材料便宜。不足呢？能量密度低，同样体积跑得短。如果你的工况是单班、有固定充电时间，钠电挺香；要是三班倒、人停车不停，还是老实用锂电吧。

最近测试了一批钠电池模组，循环2000次后容量还在92%以上，就是倍率特性软了点儿。但看在成本份上，我能忍。✅

说穿了，电池这玩意儿，一分钱一分货，十分钱买不错货。别光盯着单价，算算全生命周期成本。关键是理解自己的工况，再匹配技术参数。数据不会骗人，但前提是你得看。最后啰嗦一句：别等趴窝了才想起来BMS有历史记录。现在，马上，去看一眼。❗
