PCBA加工：精密制造背后的技术逻辑与产业价值

PCBA 加工作为电子制造产业链的核心环节，承载着将设计图纸转化为实体功能模块的关键使命。其工艺复杂度与技术精度直接决定了终端电子产品的性能稳定性与使用寿命，在消费电子、工业控制、医疗设备等领域均扮演着不可替代的角色。理解 PCBA 加工的技术脉络与质量控制体系，对于把握电子制造业的发展趋势具有重要意义。

PCB 基材的选择是 PCBA 加工的起点，也是决定成品性能的基础因素。不同材质的覆铜板在耐热性、绝缘强度、机械韧性等指标上存在显著差异：FR-4 环氧树脂玻璃布基板凭借良好的性价比成为消费电子领域的主流选择，而高频通讯设备则需采用聚四氟乙烯基板以降低信号传输损耗。基材厚度的选择同样需要精准计算，0.2mm 超薄基板适用于可穿戴设备等轻量化产品，3.2mm 厚基板则更适合工业控制领域的高功率模块。基材表面处理工艺中，沉金与喷锡两种方案各有侧重，沉金工艺能提供更均匀的镀层和更优的焊接性能，但成本较喷锡工艺高出约 30%，需根据产品定位进行权衡。

焊盘设计的合理性直接影响后续焊接工序的质量稳定性。标准焊盘直径应比引脚直径大 0.2-0.3mm，过小将导致焊锡量不足，过大则可能引发桥连缺陷。对于 BGA 封装器件，焊盘间距需严格控制在 0.4mm-1.0mm 范围内，间距过小会增加回流焊时的短路风险，间距过宽则可能导致焊点强度不足。焊盘与导线的连接部位应采用圆弧过渡设计，避免直角转弯造成的电流集中现象，这种细节处理能使焊点的抗疲劳寿命提升 40% 以上。

丝印工序看似简单，实则对后续装配影响深远。字符线宽应控制在 0.15mm-0.3mm 之间，过细易磨损，过粗则影响清晰度。字符高度与宽度的比例以 3:1 为宜，这种黄金比例能在最小空间内保证识别度。丝印油墨的附着力测试是关键质控点，通过 3M 胶带反复粘贴剥离 5 次后无脱落，才能判定为合格。在高密度 PCB 板上，丝印字符还需避开焊盘区域至少 0.2mm，防止焊接时出现虚焊。

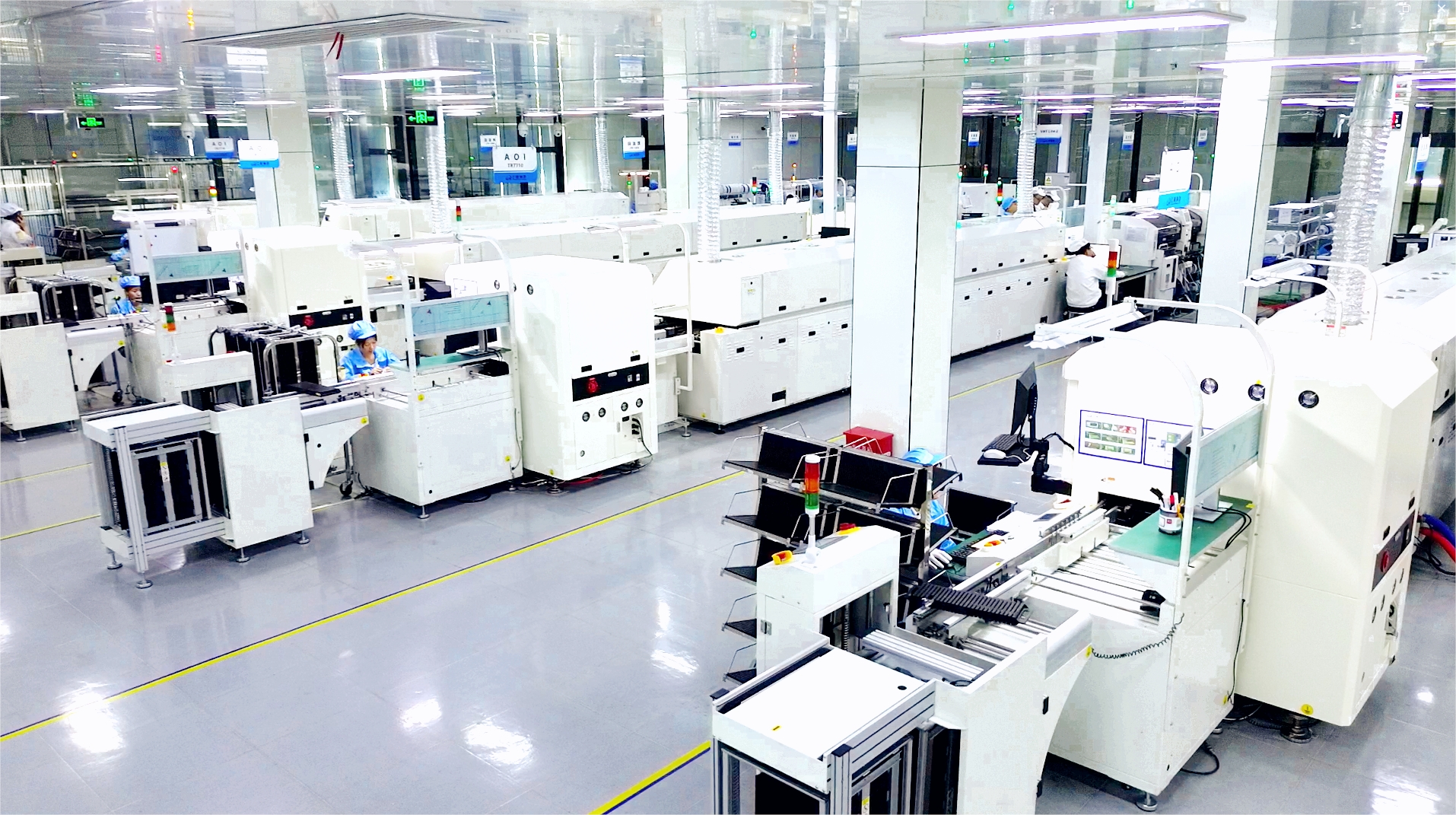

SMT 贴片工艺的精度控制堪称 PCBA 加工的技术核心。贴片机的定位精度需达到 ±0.05mm，重复精度不超过 ±0.02mm，才能满足 0201 封装元件的贴装要求。吸嘴的选择需与元件尺寸精确匹配，0402 元件应选用直径 0.6mm 的吸嘴，而 BGA 芯片则需采用专用的仿形吸嘴。贴片压力的设定同样讲究，针对 0.3mm 间距的 QFP 器件，压力应控制在 30g-50g 之间，过大易损坏引脚，过小则可能导致偏移。实时视觉检测系统需每秒钟拍摄 120 帧图像，确保每一个元件的贴装位置都在公差范围内。

回流焊工艺的温度曲线设置直接决定焊点质量。典型的温度曲线分为预热区、恒温区、回流区和冷却区四个阶段。预热区升温速率应控制在 1.5℃/s 以内，防止元件因热冲击损坏；恒温区需在 150℃-180℃保持 60s-90s，确保助焊剂充分活化；回流区峰值温度应比焊锡熔点高 20℃-30℃，且停留时间不超过 30s，避免焊点出现氧化或虚焊；冷却区降温速率以 2℃/s 为宜，过快会产生内应力，过慢则可能导致焊点晶粒粗大。

DIP 插件工艺虽属于传统技术，却在大功率器件装配中不可或缺。插件孔直径与引脚直径的匹配度要求极高，理想间隙为 0.1mm-0.2mm，过大易出现焊锡空洞，过小则可能导致 PCB 板开裂。波峰焊的焊锡温度需根据焊料类型精确控制，锡铅焊料通常设定在 245℃±5℃，无铅焊料则需提高至 260℃±5℃。传送速度与波峰高度的配合同样关键，对于 1.6mm 厚的 PCB 板，速度以 1.2m/min、波峰高度 3mm 为宜，这种参数组合能使焊点填充率达到 95% 以上。

AOI 自动光学检测技术已成为现代 PCBA 加工的质量守门人。其检测精度可达 0.01mm，能够识别诸如缺件、偏位、错件、虚焊等多种缺陷。检测系统的光学分辨率需达到 500 万像素以上，配合 360 度多角度光源，可实现对焊点的全方位检查。对于 BGA 等底部焊点，还需配合 X-Ray 检测设备，通过穿透成像技术判断焊点内部是否存在空洞。先进的 AOI 系统每小时可检测 30 块 PCB 板，检测覆盖率超过 99.5%，大幅降低了人工检测的漏检率。

FCT 功能测试是验证 PCBA 板性能的最终环节。测试治具的设计需模拟产品实际工作环境，包括供电电压、负载电流、信号频率等关键参数。测试流程应涵盖上电自检、功能模块测试、极限条件测试三个层级，确保产品在各种工况下都能稳定运行。对于医疗设备的 PCBA 板，还需进行 1000 次以上的循环测试，温度循环范围从 – 40℃到 85℃，以验证其在极端环境下的可靠性。测试数据需形成完整的追溯报告，包括每个测试点的具体数值和波动范围。

PCBA 加工的质量控制体系需要贯穿整个生产流程。原材料入库前需进行严格的 IQC 检验，PCB 板的翘曲度应控制在 0.7% 以内，阻焊层厚度需达到 25μm-50μm。生产过程中的 IPQC 巡检频率不应低于每小时一次，重点检查焊膏印刷厚度（理想值为钢网厚度的 80%-90%）和贴片偏移量。成品的 OQC 抽检采用 GB2828 标准，AQL 值设定为 1.0，确保每批产品的不良率控制在可接受范围内。质量追溯系统需记录从原材料到成品的全过程数据，包括操作人员、设备参数、检测结果等，实现产品生命周期的全程可追溯。

随着电子器件向小型化、高密度化发展，PCBA 加工技术面临诸多新挑战。01005 封装元件的贴装精度要求达到 ±0.02mm，对设备的机械稳定性提出更高要求；5G 设备中使用的毫米波天线 PCB，其阻抗控制公差需控制在 ±5% 以内；车规级 PCBA 需要通过 – 40℃至 125℃的温度循环测试，且焊点可靠性需满足 15 年 / 20 万公里的使用寿命要求。这些技术指标的提升，推动着 PCBA 加工从传统的制造工艺向精密制造工程转变。

工艺创新是 PCBA 加工行业持续发展的动力源泉。激光焊锡技术的应用，使微型焊点的焊接精度提升至 0.01mm；选择性波峰焊设备的普及，实现了同一 PCB 板上不同焊点的差异化焊接；3D 打印技术在 PCB 原型制作中的尝试，将样品交付周期缩短了 50%；AI 视觉检测系统的引入，使缺陷识别准确率达到 99.8%。这些技术创新不仅提升了生产效率，更拓展了 PCBA 加工在新兴领域的应用可能。

在绿色制造理念的推动下，PCBA 加工行业正朝着环保化方向转型。无铅焊料的全面普及，降低了产品中的重金属含量；免清洗焊膏的使用，减少了清洗剂对环境的污染；PCB 板的可回收设计，使材料利用率提升至 90% 以上；能耗监测系统的应用，让生产过程中的能源消耗降低了 15%。这些举措既符合全球环保法规的要求，也为企业带来了可持续发展的竞争力。

PCBA 加工的未来发展将呈现多元化趋势。柔性 PCB 加工技术的成熟，将推动可穿戴设备和柔性显示屏的普及；高密度互联（HDI）技术的进步，使 PCB 板的布线密度提升 3 倍以上；系统级封装（SiP）与 PCBA 的融合，将实现电子模块的高度集成；数字孪生技术在生产过程中的应用，可实现加工过程的全流程虚拟仿真。这些发展方向预示着，PCBA 加工将从单一的制造环节，逐渐演变为电子系统解决方案的核心组成部分。

电子制造业的持续升级，对 PCBA 加工的技术深度和广度不断提出新要求。如何在保证精度的前提下提升生产效率，如何在控制成本的同时满足多元化需求，如何在技术创新中兼顾环保标准，这些问题的解决将决定行业的未来走向。PCBA 加工企业需要在设备升级、工艺优化、人才培养等方面持续投入，才能在激烈的市场竞争中占据优势地位，为电子产业的发展提供更坚实的制造支撑。
