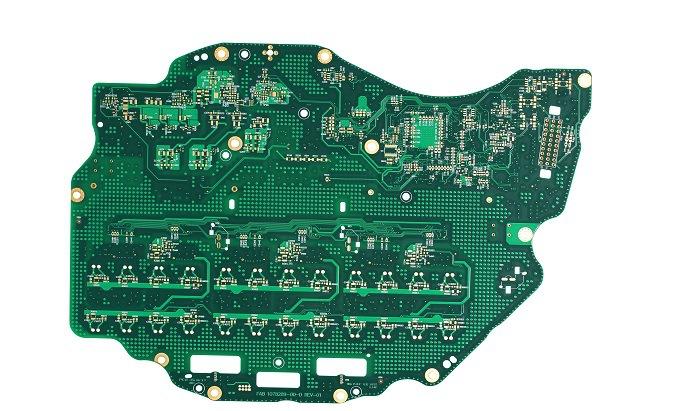

PCBA：电子设备的核心基石与技术演进的关键载体

PCBA（Printed Circuit Board Assembly，印刷电路板组件）作为电子设备的核心组成部分，承载着电路连接与元器件固定的双重功能，其技术水平直接决定了终端产品的性能、可靠性与小型化程度。从智能手机到工业控制系统，从医疗设备到航空航天仪器，几乎所有电子设备的正常运行都依赖于 PCBA 的稳定工作。理解 PCBA 的技术特性、制造流程及质量控制要点，对于把握电子制造业的发展脉络具有重要意义。

PCBA 的构成看似简单，实则包含精密的设计逻辑与材料科学的深度融合。印刷电路板（PCB）作为 PCBA 的基础载体，由绝缘基板、导电铜箔、焊盘及过孔等结构组成，其设计需兼顾电气性能、机械强度与散热效率。基板材料的选择尤为关键，常见的 FR-4 环氧树脂玻璃布基板适用于大多数民用电子设备，而高频通信设备则需采用聚四氟乙烯等低损耗材料，以减少信号传输过程中的衰减。导电铜箔的厚度与精度直接影响电流承载能力，0.5 盎司至 2 盎司的铜箔厚度需根据电路功率需求进行匹配，而线宽与线距的控制精度已从早期的 0.2mm 提升至 0.05mm 以下，这为高密度集成奠定了基础。

元器件的选型与安装工艺是 PCBA 性能的核心保障。被动元器件如电阻、电容、电感的精度等级需与电路设计要求匹配，例如高精度运算电路中电阻的误差需控制在 0.1% 以内，而高频电路中的电容则需考虑寄生电感的影响。主动元器件如芯片的封装形式从 DIP（双列直插）发展到 SMT（表面贴装），再到 BGA（球栅阵列）与 CSP（芯片级封装），封装技术的演进直接推动了 PCBA 的小型化与集成度提升。以手机主板为例，十年间其面积缩减了 60%，而集成的元器件数量却增加了两倍，这种跨越式发展离不开封装技术与安装工艺的协同进步。

SMT（Surface Mount Technology，表面贴装技术）已成为当前 PCBA 制造的主流工艺，其流程涵盖焊膏印刷、元器件贴装、回流焊接三大核心环节。焊膏印刷的质量控制堪称 “毫米级的艺术”，钢网的开孔尺寸与形状需与焊盘精准匹配，印刷压力、速度与刮刀角度的参数组合需通过数百次试验优化，以确保焊膏量的一致性控制在 ±10% 以内。元器件贴装环节依赖高精度贴片机，其定位精度已达到 ±0.01mm，能够稳定处理 01005 封装（0.4mm×0.2mm）的超小型元器件，而贴装速度则从早期的每小时数千点提升至数万点，满足了大规模量产需求。回流焊接的温度曲线设置是决定焊点质量的关键，不同类型焊膏的熔点、活性温度区间存在差异，需通过红外测温仪实时监控焊点温度，确保形成连续、饱满的焊锡合金层，避免虚焊、桥连等缺陷。

通孔插装技术（THT）在部分场景中仍不可替代，尤其对于需要承受较大机械应力的连接器、功率器件等。混合组装技术（SMT+THT）则兼顾了集成度与可靠性，例如工业控制板上的大功率继电器采用 THT 工艺以确保机械固定强度，而周边的信号处理芯片则采用 SMT 工艺以减少占用空间。波峰焊接作为 THT 的主要焊接方式，其锡波高度、流速与预热温度的参数设置需根据元器件引脚长度与基板厚度动态调整，以形成符合 IPC-A-610 标准的焊点形态。

PCBA 的质量检测技术正朝着智能化、自动化方向快速演进。AOI（Automatic Optical Inspection，自动光学检测）设备通过高清相机与图像算法，能够在几秒内完成整块电路板的外观缺陷检测，识别精度达到 0.02mm，可有效发现缺件、错件、焊点偏位等问题。X 射线检测则解决了 BGA、CSP 等封装底部焊点的不可见性难题，其穿透能力可根据焊点厚度调整，通过三维重建技术呈现焊点内部结构，精准判断空洞、气泡等隐藏缺陷。对于高可靠性要求的领域，如航空航天 PCBA，还需进行 ICT（In-Circuit Test，在线测试）与 FCT（Functional Test，功能测试），前者通过探针接触测试点检测电路通断与元器件参数，后者则模拟实际工作环境验证整体功能，确保产品在极端条件下的稳定运行。

环境适应性是衡量 PCBA 可靠性的核心指标，其测试标准涵盖温度循环、湿度测试、振动冲击等多个维度。在 – 40℃至 125℃的温度循环测试中，合格的 PCBA 需经受至少 1000 次循环而无焊点开裂、元器件失效等问题，这要求焊点的热膨胀系数与基板、元器件保持匹配，通常通过选用无铅焊料（如 Sn-Ag-Cu 合金）并优化焊点形态实现。湿度测试则模拟高湿环境，在 85℃、85% 相对湿度条件下持续 500 小时后，电路绝缘电阻需保持在 100MΩ 以上，这依赖于基板的防潮性能与 conformal coating（ conformal coating， conformal coating）的有效覆盖。振动测试通过正弦或随机振动加载，验证 PCBA 在运输与使用过程中的抗振能力，关键元器件需通过点胶固定等工艺增强机械强度。

PCBA 制造的工艺创新始终围绕着 “更高集成度、更高可靠性、更低成本” 三大目标展开。HDI（High Density Interconnect，高密度互联）技术通过增加布线层数、缩小过孔尺寸（最小可达 0.1mm），使单位面积的布线密度提升 3-5 倍，为 5G 基站、人工智能芯片等高密度电路提供了可行方案。埋入式元器件技术将电阻、电容直接集成到基板内部，减少了表面占用空间，同时降低了寄生参数，特别适用于射频电路。而增材制造技术（3D 打印）在 PCBA 领域的探索应用，有望打破传统减法制造的限制，实现复杂三维电路结构的一体化成型，目前已有企业成功打印出具有立体互联结构的原型电路板。

汽车电子的快速发展对 PCBA 提出了更为严苛的要求。车载 PCBA 需在 – 40℃至 150℃的宽温范围内稳定工作，同时具备抗电磁干扰（EMI）、耐油污、防振动等特性。新能源汽车的电池管理系统（BMS）PCBA，其采样精度需控制在 ±1mV 以内，以确保对电池状态的精准监控，而功率转换模块的 PCBA 则需解决大电流带来的散热难题，通常采用陶瓷基板与热管结合的散热方案。车规级 PCBA 的制造过程需执行 IATF16949 质量管理体系，从原材料入场到成品出厂的全流程都有严格的追溯机制，关键工序的 CPK（过程能力指数）需达到 1.67 以上，以确保产品的一致性与可靠性。

医疗电子领域的 PCBA 则将安全性与精度放在首位。植入式医疗设备的 PCBA 需采用生物相容性材料，其封装等级达到 IP68，以防止体液侵入，而电路功耗需控制在微瓦级，确保电池的长效续航。诊断设备中的 PCBA，如血液分析仪的信号处理板，其噪声水平需低于 10 微伏，以保证检测结果的准确性。医疗 PCBA 的制造需符合 ISO13485 标准，每一块电路板都需经过 100% 的功能测试与可靠性验证，部分产品还需通过 FDA、CE 等监管机构的严格认证。

PCBA 行业的未来发展正呈现三大趋势：一是绿色制造理念的深入推进，无铅化、无卤化材料的普及已成为行业共识，欧盟的 RoHS 指令、中国的《电子信息产品污染控制管理办法》等法规推动着产业链的环保转型，而废弃物回收再利用技术的发展，使 PCB 基板中的铜、玻璃纤维等材料的回收率达到 90% 以上；二是智能化生产的全面落地，AI 算法在工艺参数优化、缺陷检测等环节的应用，使生产良率提升 10-15%，而数字孪生技术则实现了 PCBA 全生命周期的虚拟映射，可提前预测潜在失效风险；三是与新兴技术的深度融合，柔性电子技术使 PCBA 能够适应曲面安装场景，可穿戴设备中的柔性 PCBA 已实现弯曲半径小于 5mm 的反复弯折，而可降解基板材料的研发，则为一次性电子设备的环保处理提供了新可能。

从技术研发到规模生产，从民用消费到高端装备，PCBA 始终扮演着电子产业 “骨架与神经” 的角色。其技术演进的每一步，都凝聚着材料科学、精密制造与智能控制的协同创新。随着物联网、人工智能、新能源等领域的蓬勃发展，对 PCBA 的性能、可靠性与成本将提出更高要求，而这些挑战也正成为推动行业持续突破的动力。在这个技术快速迭代的时代，PCBA 的未来发展空间，或许比我们当前所能想象的更为广阔。
