尝试求解OTL电路

第一次认真的求解很基础的电子电路，本科学习模电时，仅学了一些基础。这次，有机会，认真分析一下。

直流回路构成三极管工作点，交流回路构成放大电路，对小信号进行放大处理，处理后的信号（输出信号）和处理前的信号（输入信号）存在相位的偏移和幅值的衰减。

利用电路叠加定理：

首先，分析直流偏置电路，

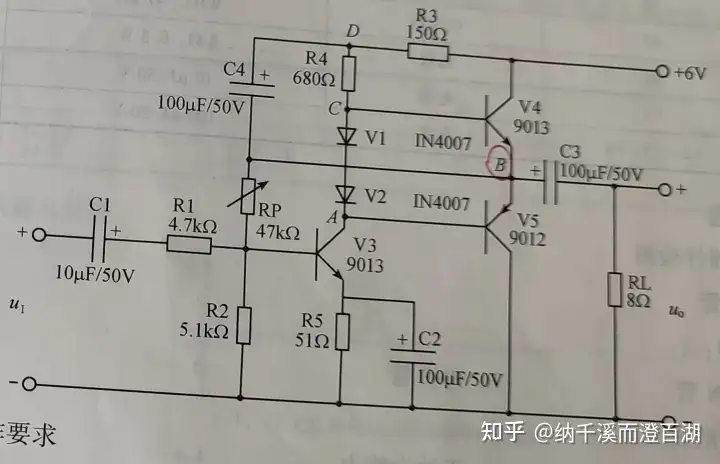

假设V3、V4、V5均不导通，则V4的基级(B)的电平是Ec，发射极(E)的电平是0，BE正偏，则V4导通；

V4导通后，V4的CE、RP、R2构成回路，R2构成V3的偏置电压，从而V3导通；

V3导通后，R4、V1、V2、V3的CE、R5构成回路，从而V5的BE正偏，V5也导通。

根据对称性，可得B的电平：

VB=6/2=3VV_{B}=6/2=3V

前提是RP、R2回路足够大，使V4的发射极电流和V5的集电极电流近似相等，这样才对称。

对CB间列KVL方程：

VCA=V1+V2=2V1=VCB+VBA=2VCBV_{CA}=V_{1}+V_{2}=2V_{1}=V_{CB}+V_{BA}=2V_{CB}

V1、V2的选择，主要是控制CA之间的电压，控制V4的BE之间的电压，从而控制V4的基极电流 iBi_{B} ，同样也控制V5的基极电流。

这样也控制了V4、V5的集电极电流。

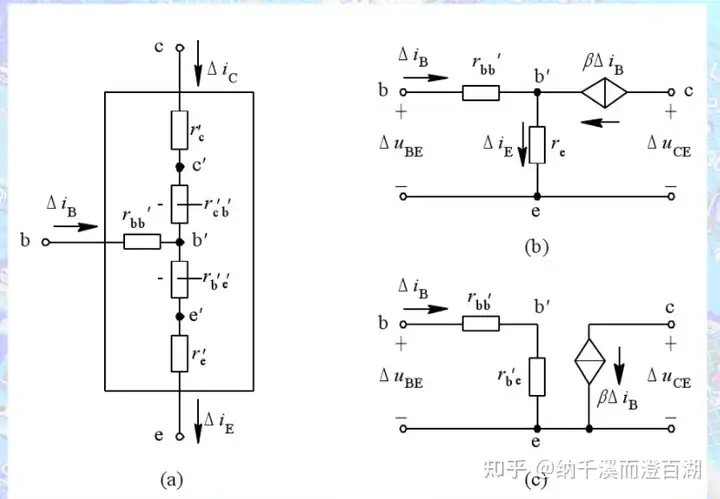

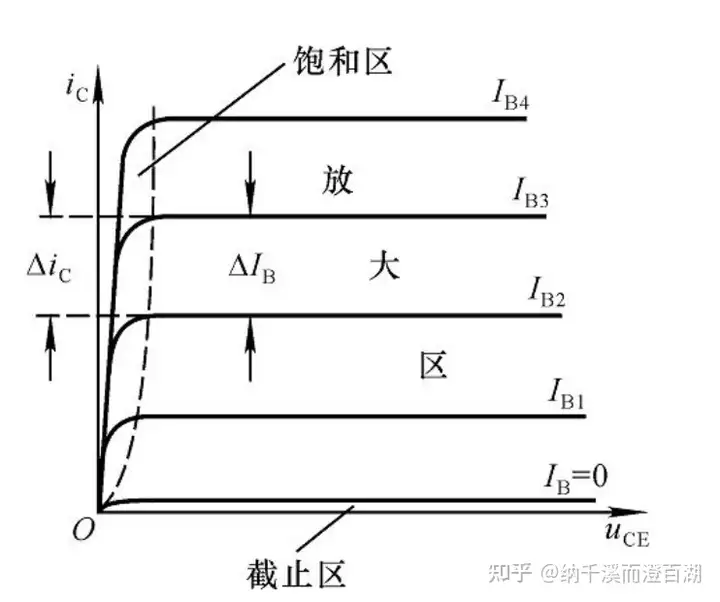

尽可能在使V4、V5在导通前提下，使其基极电流比较小，这样能保证V4、V5工作在放大区，才能对交流信号进行放大。

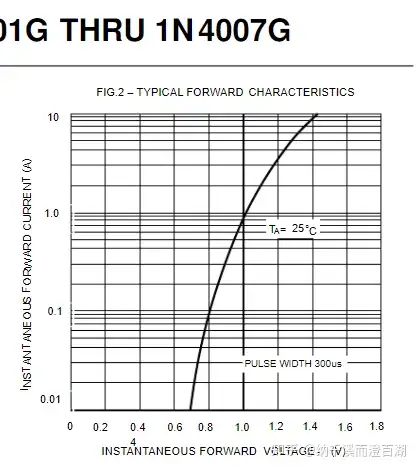

图中，IN4007的导通最小压降是0.7V，假设实际导通是0.8V，两个就是1.6V，假设V3的CE压降是0V，则R5的电流是

6−1.651+680+150=5.2mA\frac{6-1.6}{51+680+150}=5.2mA

小于IN4007导通压降为0.8V时的导通电流0.1A，则不可能以这个工作点工作，应该是IN4007数据不完善，或者这里选型选IN4007不合理。

将IN4007伏安特性曲线近似延长，得到导通的最小电压是0.6V，电流为0A，假设导通电流是5.2mA，则IN4007压降是0.65V，此时假设V3的CE导通压降是0.3V，R5的电流是

6−1.3−0.351+680+150=5mA\frac{6-1.3-0.3}{51+680+150}=5mA

差不多了。

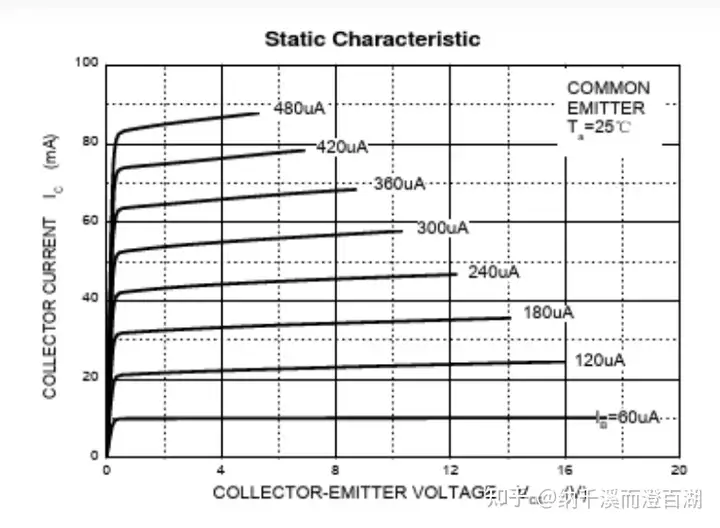

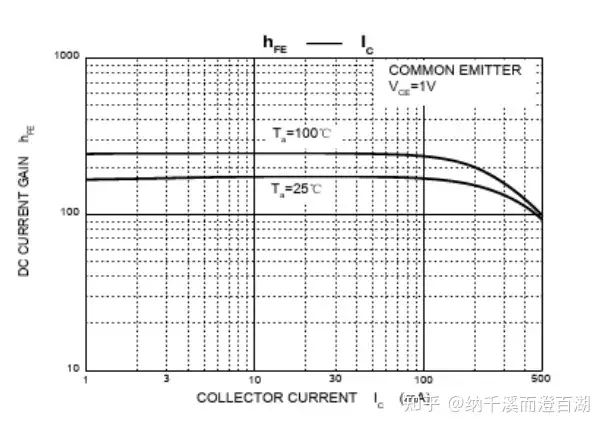

增益按照300计算，则

V3的基极电流为

5300=16.67uA\frac{5}{300}=16.67uA

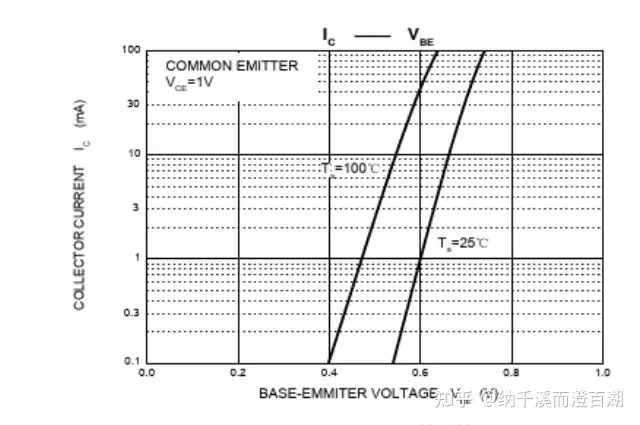

Ic=5mA时，BE之间压降是0.65V，则B的电平是0.65+0.005*51=0.905V

那么R2上的压降是0.905V，电流是0.905/5100=177.45uA

那么RP之上的压降是3-0.905=2.005V

RP之上的电流是177.45+16.67=194.12uA

则RP的电阻应该为2.005/194.12*1000000=10.3K

这也是RP选取为47K的可调电阻的原因。

以上仅是粗略计算工作点，不够严谨。但基本上给出了思路。

当输入小信号电压为正，V3的基极电流增加，集电极电流增加，从而V3导通压降VCE减小，V1V2电流增加，压降增大，从而V4V5基极，集电极，发射极电流均增大，那么C3放电，输出电压与输入电压相位相反；反之，亦然。达到了反相放大的作用。
