电流变换器的原理类型及应用

电流变换器的核心工作原理建立在电磁感应这一基本物理现象之上。当导体中有电流通过时，周围就会产生相应的磁场，而这个磁场又能够在邻近的导体中感应出电动势。电流变换器巧妙利用这一原理，通过精心设计的绕组和铁芯结构，实现了电流大小的精确变换。

典型的电流变换器由三个主要部分组成：闭合的铁磁材料铁芯、一次绕组和二次绕组。一次绕组通常只有几匝，有时甚至就是直接穿过铁芯窗孔的母线或电缆，承载着被测的大电流；二次绕组则具有较多的匝数，输出经过比例缩小的标准电流信号。这种结构设计使得大电流能够安全、准确地转换为便于测量和处理的小电流。

铁芯材料的选择对电流变换器的性能至关重要。高品质的硅钢片或纳米晶合金能够提供高磁导率同时保持低损耗，确保电流变换的精度。绕组绝缘材料则需要具备良好的电气性能和长期稳定性，以承受系统电压并保证设备寿命。

电流变换器的关键特性与参数

电流比是电流变换器最基本的参数，表示一次电流与二次电流之间的变换比例。常见的标准电流比有100/5、200/5、400/5等，其中分母通常为5A或1A，这是为了与标准化测量仪表相匹配。准确理解电流比对于正确使用电流变换器至关重要，它直接关系到测量结果的可靠性。

精度等级是衡量电流变换器性能的重要指标，用数字如0.2、0.5、1等表示，数字越小精度越高。测量用电流变换器通常要求0.2级或0.5级的高精度，而保护用电流变换器则更注重在故障情况下的性能表现。准确限值系数(ALF)是保护用电流变换器的特有参数，表示在保证精度前提下能够承受的过电流倍数。

额定负荷是另一个关键参数，指电流变换器二次侧能够驱动的最大阻抗。选择不当会导致测量误差增大甚至损坏设备。相位差则是电流变换器引入的信号延迟，对于功率测量等需要相位信息的应用尤为重要。现代高性能电流变换器的相位误差可以控制在极小的范围内。

电流变换器的多样化类型

电磁式电流变换器是最传统也最常见的类型，依靠铁芯和绕组实现电流变换，技术成熟可靠。这种结构简单耐用，适用于大多数常规应用场合。油浸式电流变换器采用绝缘油作为冷却和绝缘介质，特别适合高压大电流场合，常见于户外变电站。

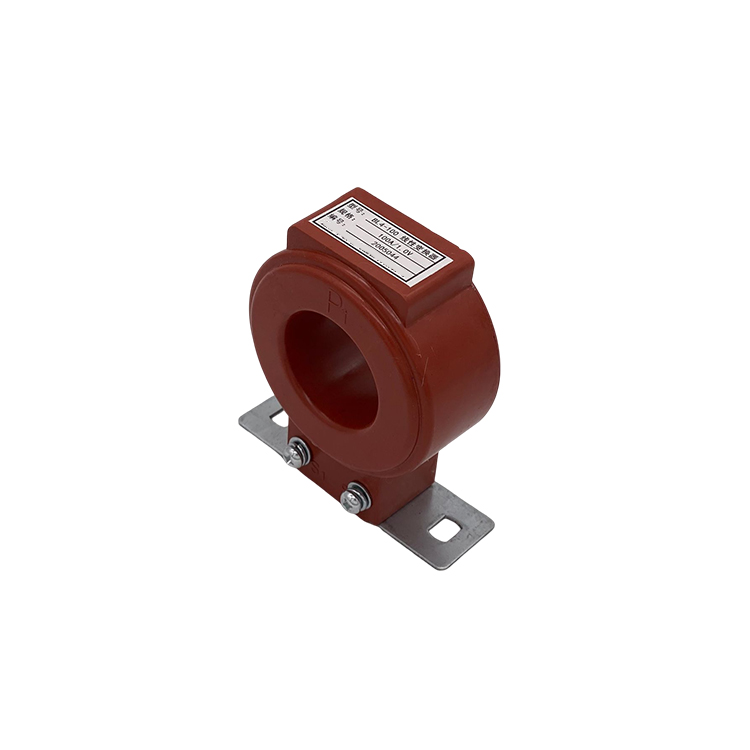

干式电流变换器使用固体绝缘材料如环氧树脂，避免了油浸设备的渗漏问题，维护更为简便。浇注式电流变换器将整个绕组和铁芯用环氧树脂浇封，具有优异的防潮和机械保护性能，适合恶劣环境使用。

开口式电流变换器设计有可开启的铁芯，可以在不断开主电路的情况下安装，极大方便了现场应用和临时测量。罗氏线圈是一种特殊的空心电流变换器，没有铁磁材料，依靠空气芯实现电流测量，具有极宽的频响特性，适合高频或含直流分量的电流测量。

电流变换器的实际应用场景

在电力系统中，电流变换器承担着多重重要角色。电能计量是最基础也是最重要的应用之一，高精度的电流变换器与电表配合，实现用电量的准确记录和计费。变电站中的各种保护装置，如过流保护、差动保护等，都依赖电流变换器提供的信号来检测系统异常。

工业自动化领域广泛使用电流变换器进行设备监控。通过测量电机、变压器等设备的电流，可以判断其运行状态和负载情况。电力质量分析仪也通过电流变换器采集信号，分析谐波、闪变等电能质量问题。

实验室和测试领域对电流变换器有着特殊需求。大电流测试系统使用精密电流变换器验证断路器、接触器等设备的性能。便携式电流变换器则为现场测试提供了灵活方便的解决方案，无需中断正常运行即可进行测量。

电流变换器的安装与使用要点

正确安装是保证电流变换器正常工作的前提。一次侧连接必须牢固可靠，接触不良会导致过热甚至烧毁。二次侧接线同样关键，必须使用足够截面积的导线，并确保连接端子紧固。特别重要的是，运行中的电流变换器二次侧绝不允许开路，这会产生危险的高电压。

接地是电流变换器安装中不可忽视的环节。通常要求在电流变换器安装处将二次绕组的一端接地，且整个系统只允许一点接地，避免形成地回路引入干扰。屏蔽电缆的使用可以有效减少电磁干扰对测量信号的影响。

极性标识的正确识别对某些应用至关重要。电流变换器外壳上通常标有一次和二次绕组的同名端标记，在差动保护等需要相位比较的场合，必须保证所有电流变换器的极性连接一致。错误的极性连接会导致保护装置误判。

电流变换器的维护与故障处理

定期维护能够有效延长电流变换器寿命并保证测量精度。外观检查应包括绝缘表面是否有裂纹或污秽，连接部位是否松动或氧化。油浸式电流变换器还需检查油位和油质，必要时进行油样分析或补充。

绝缘测试是预防性维护的重要内容。通过测量绕组间及绕组对地的绝缘电阻，可以早期发现潜在的绝缘劣化问题。介质损耗角测试能够更灵敏地反映绝缘状况，特别适用于高压电流变换器。

常见故障包括二次侧开路导致过电压损坏、绝缘老化引起短路、铁芯松动造成异常声响等。油浸式电流变换器可能出现油质劣化或渗漏问题。当发现电流变换器工作异常时，应及时停用检查，避免故障扩大影响系统安全。

电流变换器的性能测试与校准

变比测试是验证电流变换器基本性能的首要项目。通过在一次侧通入已知电流，测量二次侧输出电流，可以验证实际变比是否符合标称值。极性测试同样重要，确保绕组连接方向正确。

误差测试评估电流变换器的精度表现。在不同一次电流和二次负荷条件下，测量比差和角差，确认其是否满足标称精度等级要求。对于保护用电流变换器，还需进行饱和特性测试，验证在过电流情况下的性能。

励磁特性测试揭示了电流变换器的铁芯性能。通过测量励磁电流和感应电压的关系曲线，可以评估铁芯材料的质量和绕组设计的合理性。这项测试对理解电流变换器在非正常工作状态下的行为特别有帮助。

电流变换器的选型指南

正确选型是保证电流变换器满足应用需求的关键。额定一次电流应根据系统最大持续工作电流选择，留有适当裕量但不宜过大。额定电压等级必须与系统电压匹配，考虑绝缘要求。

精度等级的选择取决于具体应用。电能计量通常要求0.2S级或更高精度，一般监测可使用0.5级，而保护用电流变换器则更关注饱和特性。安装方式也需要考虑，是贯穿式、支柱式还是母线式，取决于现场空间条件和一次导体类型。

环境因素不容忽视。户外安装需选择相应防护等级的产品，潮湿或腐蚀性环境可能需要特殊密封或材料。电磁干扰强的场合应考虑带屏蔽的电流变换器或采用光纤传输信号。

电流变换器的安全注意事项

电流变换器二次侧开路危险必须高度重视。运行中绝对禁止断开二次回路，进行任何操作前应先短接二次端子。高压电流变换器的一次侧带有系统电压，操作时必须遵守高压设备的安全规程。

维护工作中的安全措施包括验电、放电、挂接地线等标准程序。即使是低压电流变换器，二次侧开路产生的高电压也可能造成伤害。测试时使用绝缘工具，保持安全距离，必要时设置警戒区域。

电流变换器安装位置应考虑散热条件，避免局部过热。多台电流变换器并列安装时，需保证足够间距以利散热和维修。油浸式电流变换器的防火措施也不可忽视，特别是安装在室内时。

电流变换器作为电力系统中不可或缺的测量元件，其技术虽已成熟，但仍在不断发展完善。从基本原理到实际应用，从安装维护到故障处理，全面了解电流变换器的各方面特性，对于电气工程师和电力工作者具有重要价值。在电力系统日益复杂的今天，电流变换器继续以其可靠性和精确性，默默守护着电能的安全传输与合理使用。
