在PCBA生产制造领域，BGA封装（Ball Grid Array Package）作为一种先进的电子元器件封装技术，因其高密度、高可靠性以及优良的散热性能而备受青睐。
1、BGA封装技术原理

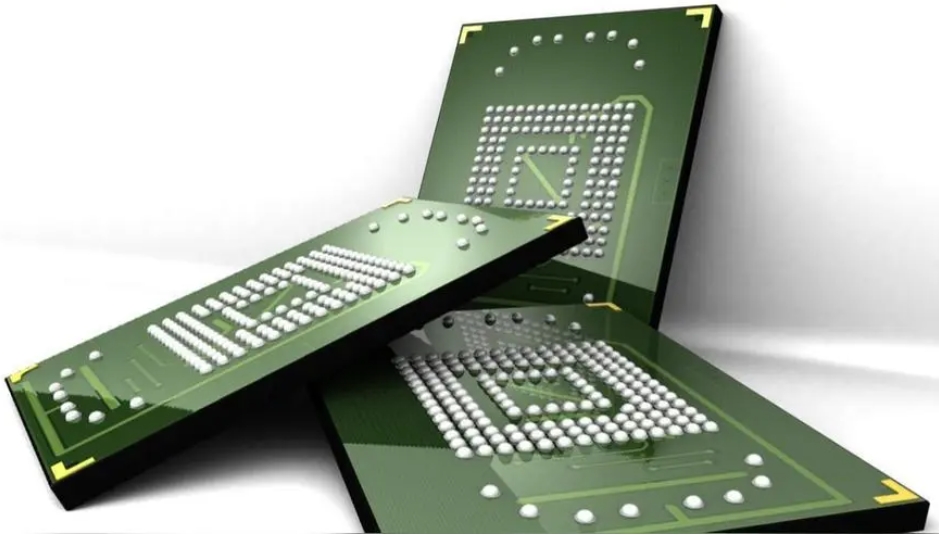

BGA封装技术是通过在芯片底部的基板上制作阵列，利用球形焊点作为电路的I/O端与印刷线路板（PCB）实现互接。这种表面贴装型器件的设计使得引脚间距得以增大，引脚数量增多，且引脚共面性好。相较于传统的引脚式封装，如DIP和QFP，BGA封装采用小球形焊点取代了宽大铜质引脚，从而极大地提高了芯片的集成度和性能。
2、BGA封装的应用场景
BGA封装因其独特的优势，在多个领域得到了广泛的应用。在手机领域，随着智能手机功能的不断增强，对处理器的性能和功耗要求也越来越高。BGA封装芯片以其高度集成、体积小、性能稳定的特性，成为手机制造中的理想选择。它能够提供强大的计算能力，支持复杂的图形处理、高清视频播放等功能，满足用户对手机性能的不断追求。
在电脑领域，BGA封装芯片同样发挥着重要作用。它可以用于处理器、显卡、主板芯片组等关键部件，提供强大的计算和图形处理能力。同时，BGA封装芯片的高可靠性也确保了电脑系统的稳定运行，提高了用户体验。
