前阵子厂里一台泵，刚换的机械密封，三天就漏了。拆下来一看，动静环端面拉出了深沟——介质里有硬颗粒！说实话，密封这玩意儿，看着简单，坑却不少。 拿最常见的O型圈来说，有人觉得不就是个橡胶圈吗？上个月有个案例，液压缸老是外漏，换了N个圈都没用，最后发现是沟槽设计问题，压缩率给错了。你说气不气人？

密封失效，到底是谁的锅？

大部分泄漏故障，追根溯源都不是密封件质量差。安装切伤、对中不好、介质里有杂质、温度超出材料范围……这些都是高频原因。❗ 记得有一次处理搅拌釜机械密封泄漏，拆检发现辅助密封圈（氟橡胶）变成了碎渣——操作工误把蒸汽吹扫温度开到了200℃，而氟橡胶长期使用温度上限也就200℃，瞬时超温直接碳化。 机械密封动静环端面磨损对比图 垫片密封在法兰连接中最常见。选垫片时很多人只看材质和厚度，却忽略了螺栓预紧力是否均匀。💡 建议用扭矩扳手对角分多次拧紧，别用普通扳手凭手感。不然，非金属垫片压溃、金属缠绕垫散架，是早晚的事。 问：PTFE垫片和石墨缠绕垫，耐腐蚀性谁更好？ 答：看介质。PTFE几乎耐所有化学品，但冷流严重，温度高了就变形；石墨在氧化性酸里不行，但耐高温高压。选垫片，必须温度、压力、介质三者一起考虑，没有万能方案。

特殊工况下的密封方案，没那么玄乎

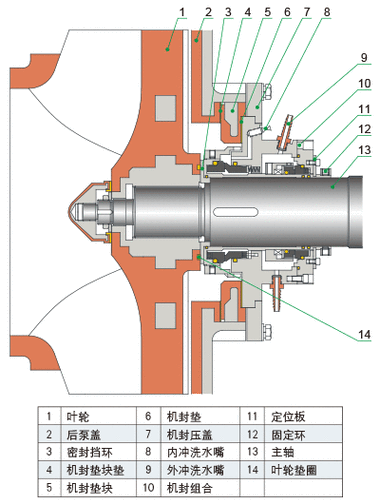

遇到高温高压、强腐蚀、高真空、易燃易爆等极端工况，很多新手会发懵。说实话，再复杂的密封系统也是由基础元件组合起来的。比如填料密封加注双端面机封，配上冲洗冷却方案，就能搞定不少高危介质。 化工泵双端面机械密封冲洗系统示意图 迷宫密封在蒸汽轮机、压缩机上用了上百年，结构简单但间隙控制要求极高。去年一家电厂汽轮机轴封漏汽大，最后查出来是汽缸猫爪热膨胀导致转子下沉，迷宫齿都磨平了。这种系统性失效，单换密封件根本没用。 问：气动阀的V型密封圈装反了会怎样？ 答：单向密封变成双向泄漏！尤其聚氨酯材质的，唇口方向必须朝向压力侧。现场见过一个笑不出来的例子：新装的阀气缸动作慢，以为是气源压力不足，结果发现Y型圈装反，背压把唇口推平了。拆开的时候，老师傅直摇头。

密封选型：别只顾手册，得看现场

密封选型：别只顾手册，得看现场 手册上的P-T值（压力-温度曲线）是理想工况。实际选型，一定要把工况波动量留够余地。例如液压缸活塞密封，格莱圈+斯特封组合耐压不错，但如果有偏载，杆密封很快就偏磨。✅ 建议在双作用缸里增加导向环宽度，或者改用抗偏磨的PTFE铜粉增强密封。 另外问个问题：食品级设备用润滑脂密封，你用的是什么基的？很多厂还用普通锂基脂，一旦高温变稀渗出，就是食品安全事故。现在都在换复合铝基或聚脲基的食品级脂，密封材料也要兼容，比如NBR就不耐植物油，得用EPDM。 以上这些，都是拿真金白银换来的教训。密封不是小事——泄漏一滴，可能停机一天；密封选对，省心十年。多去现场摸摸，别只在电脑前翻样本。就这样。
