管道。工业的血管。它们往往深藏不露，在地下、在管廊、在你看不到的角落输送着各种介质——从无害的水，到易燃易爆的油气，再到强酸强碱。一旦出事，就是大事。去年某化工厂那场泄漏，直接损失九位数，起因只是一段碳钢管道的壁厚减薄了3毫米。3毫米啊！

工业管道腐蚀泄漏事故现场

说实话，腐蚀这个事儿，我们搞工业的没有不烦的。它就像个甩不掉的幽灵，悄悄啃食着金属。传统做法呢？定期测厚、目视检查、压力试验……可这些都是事后诸葛亮。等你发现的时候，往往已经离失效不远了。更别提那些高空、埋地、带保温层的管道，检测成本高得离谱。不过话说回来，最近几年，情况的确在发生变化，一些“硬核”技术开始冒头，让人忍不住想说：终于啊。

腐蚀，这个老问题的新挑战

你有没有想过，为什么管道腐蚀越来越严重？别急着怪材质。我见过太多案例，设计选材没问题，但运行工况早就变了。比如某电厂，原设计介质是软化水，后来技改引入了中水回用，氯离子含量直接翻了三倍。不锈钢管道半年就出现了点蚀穿孔。❗这就是典型的“工况漂移”导致的腐蚀。

另外，微生物腐蚀（MIC）正在成为新的噩梦。这玩意儿隐蔽性极强，以前总以为只有硫酸盐还原菌（SRB）在搞鬼，现在研究发现，产酸菌、铁氧化菌等都能协同作案，形成生物膜后，常规缓蚀剂根本进不去。我去年参加一个行业会，有专家展示了一组数据：石化行业管道失效案例中，MIC引起的比例从十年前的5%飙升到了现在的22%。吓人。

管道内壁微生物腐蚀生物膜显微照片

再一个，高温高压+多相流的冲蚀耦合。海上平台混输管道，同时承受着砂粒冲刷、CO₂/H₂S腐蚀、高流速湍流，腐蚀速率可以是单一因素的数倍。传统挂片法测出来的数据，经常和实际不符——因为挂片是静态的，现场是动态的。这就好比用温度计量体温的时候，病人一直在剧烈运动。

问：那既然传统检测和挂片都不太准，有没有更可靠的办法？
答：有的。现在业界在推在线腐蚀监测，像电阻探针（ER）、线性极化电阻（LPR）、甚至电化学阻抗谱（EIS）在线系统。这些东西能实时输出腐蚀速率曲线，你可以看到某个时间段突然加速，马上倒查操作记录。我团队在三年前就给一套酸性水汽提塔管线装了ER探针，成功预警了两次因为进料变化引起的快速腐蚀，避免了大修计划外的停车。但这类系统前期投入不低，而且探头寿命在苛刻介质里也就一两年，需要权衡。

选材和涂层，你真的选对了吗？

选材是个技术活，也是玄学。很多人拿着腐蚀手册照本宣科，结果掉坑里了。举个例子，双相不锈钢2205，耐氯离子应力腐蚀开裂确实不错，可如果用在含HF的烷基化装置里，它的镍含量反而会导致选择性腐蚀。还有钛材——贵吧？耐海水一流，但千万别用在干氯气环境，因为一旦存在微量水分，钛会剧烈反应甚至燃烧。这些教训，真的是用事故堆出来的。

涂层防护更是个系统工程。不是刷上就行。表面处理等级、环境露点、涂层兼容性、干燥时间……任何一个环节马虎，日后必定翻修。我见过最离谱的项目：环氧富锌底漆+环氧云铁中间漆+聚氨酯面漆，指定干膜总厚度300μm，结果验收时只测了外表，切割涂层才发现底漆根本没固化——因为施工时温度低于5℃，说明书上白纸黑字写着“施工温度不低于10℃”。✅ 所以，严格的质量控制（QC）绝不是走过场，需要三阶段检验：表面处理后、底漆后、总厚度。而且，拉拔附着力测试比划格法可靠得多，别省钱。

问：那对于已投用的管道，除了更换，还有什么靠谱的维修或补强手段？
答：碳纤维复合材料补强是个好东西。针对外部腐蚀减薄或机械损伤，可以像打绑带一样缠绕，固化后强度甚至超过原管材。但有两个前提：第一，剩余壁厚必须大于最小要求壁厚（通常≥原壁厚的20%），第二，必须彻底清除腐蚀产物并做喷砂作业。我参与过一个LPG球罐区管道修复，四道焊缝处腐蚀坑深达2mm，就是用碳纤维补强处理的，成本只有换管的1/3，而且施工期间不必排空介质。不过，如果内腐蚀严重，补强没用，得考虑内衬技术——比如HDPE穿插管，或者CIPP内衬翻转法，这些在排水和污水管道上很成熟了，工业酸碱管道也开始尝试。

智能监测：从“瞎子摸象”到“全息感知”

接下来聊聊最近让我挺兴奋的方向——智能监测。不是那种花里胡哨的概念炒作，是实打实落地的技术。分布式光纤测温（DTS）、分布式声波传感（DAS），原本用在石油管道防打孔盗油上，现在进化到可以检测微小的泄漏和保温层下腐蚀（CUI）。原理简单说：光纤就是数千个连续的传感器，温度异常或振动特征变化都会被捕捉，AI算法再滤除背景噪声。某跨国油企已经用它持续监控上百公里海底管道，精确到米级定位。

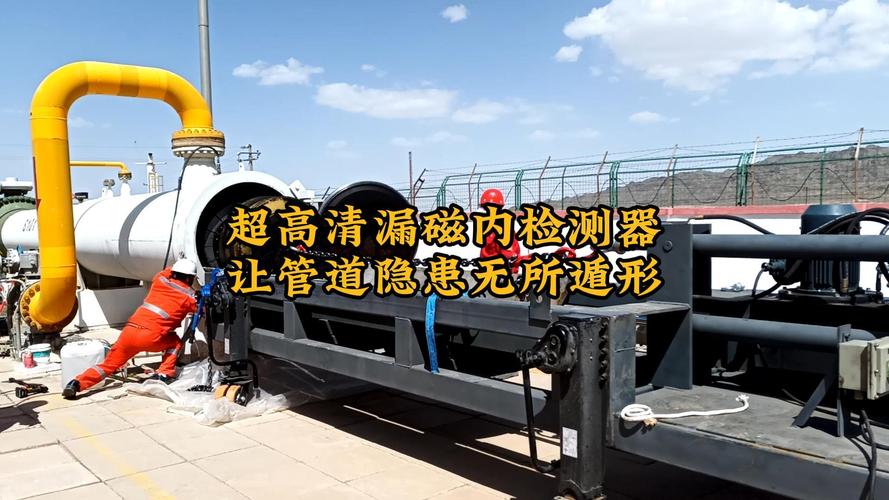

管道分布式光纤漏磁内检测器

还有内检测器（智能猪），不过时了？大错特错。新型的智能猪结合高清漏磁（MFL）、超声测厚（UT）、惯性测绘（IMU），一次通球就能拿到三维坐标、腐蚀深度、机械损伤、弯曲应变等全套数据。甚至有的配备了双向收发功能，不怕卡堵。前阵子一个项目，我们在即将报废的原油管道里跑了一趟，发现17处深度超过30%的腐蚀点，但按照ASME B31G评级，竟然只有两处需要立即修复。你看，数据能让人冷静，避免过度维修。

但智能监测真正颠覆性的地方，在于数字孪生。把管道所有历史数据、实时传感器数据、设计模型、腐蚀速率预测整合到一个虚拟模型里，你就能模拟“如果提高流速20%，一年后壁厚会怎么样”。这不是科幻，已经有平台做到了。不过，数据孤岛是个大难题。很多工厂连最基本的管道图纸都是纸质版，基础数据缺失，数字孪生从何谈起？所以第一步还是老老实实做数字化台账。

几个不吐不快的实践心得

几个不吐不快的实践心得

最后，分享几条血泪经验，可能得罪人，但真有用：
1. 别迷信单一技术。没有哪种监测能覆盖所有失效模式。在线腐蚀探头+定期超声测厚+智能猪+光纤的“组合拳”效果最好，当然也最贵。但对于高风险管道，值得。
2. 重视小口径管道和死角。大型主干管道往往保护得很好，偏偏是那些DN50以下的伴热管、排污管、仪表引压管，因为壁厚薄、流速低、常常存液，腐蚀率惊人。我见过一个事故，一根DN25的导淋管腐蚀穿孔，导致整个反应系统紧急停车——损失惨重。
3. 腐蚀数据要上云，要共享。很多工厂的监测数据锁在本地工控机里睡大觉，只有出事才翻看。应该推送到企业级平台，让工艺、设备、安全部门都能看见，甚至用机器学习来自动关联工艺波动。
4. 别忽视培训。再好的设备，操作员不懂数据含义也白搭。我们搞过几次数字孪生培训，发现一线人员多数只会看红绿灯报警，不会分析趋势。这需要持续投入。

管道腐蚀防护，从来不是一劳永逸的工程。它像一场漫长的游击战，敌人不断进化，你的武器也要换代。好消息是，我们手里的牌比以前多多了。坏消息呢？成本和技术门槛，依然让很多中小企业望而却步。但安全这道底线，永远不能妥协——不是吗？
