去年跑东莞一家中型模具厂，老板老李拉着我看车间角落里一台落灰的金属3D打印机，苦笑说：“当时展会上一冲动就买了，结果到现在也没正经用过几次。”——这样的场景，这两年我见得太多了。增材制造（Additive Manufacturing，也就是咱常说的3D打印）在模具圈的热度，有点像几年前的低速电动车：人人都说风口来了，可真正赚到钱的没几个。

金属3D打印随形冷却水路模具

一、随形冷却？确实香，但别光看演示件

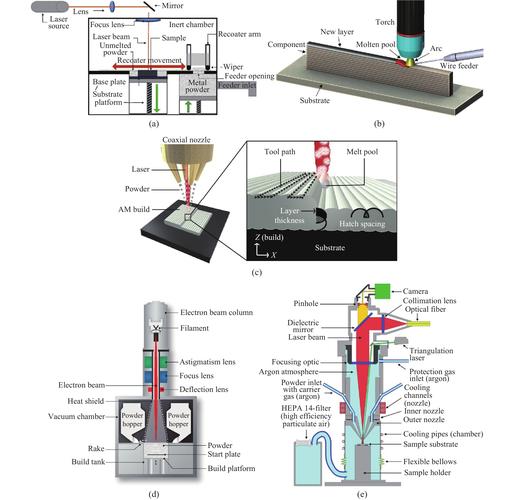

模具行业对增材制造最大的憧憬，就是随形冷却水路。传统钻孔只能加工直来直去的冷却孔，遇到复杂型面只能干瞪眼。而金属粉末床熔融工艺（比如SLM）能做出贴紧型腔表面的随形水道，注塑周期直接缩短20%~40%，产品变形也少。这个好处，做过成型工艺的工程师都懂——注塑周期每压一秒都是利润。

但！问题来了。很多厂买了设备，打印出来的模具钢性能根本不行。模具要扛几万次甚至几十万次合模冲击，表面还得耐磨。早期有些打印件，硬度上去了，韧性却脆得像玻璃，卡个料头都能崩口。说白了，❌ 材料基础研究没跟上装备炒作的速度。

后来几大粉末厂商发力，像德国那家搞出18Ni-300马氏体时效钢粉末，热处理后硬度50HRC以上，冲击韧性也能接受。但成本呢？一公斤粉末上千块，一套中型打印机配防爆系统，整套下来200多万打不住。这账算下来，很多中小模厂直接劝退。

二、不是替代铣床，是玩组合拳

有人老想用3D打印彻底替代CNC加工，这思路就偏了。增材制造在模具领域真正的价值，是混合制造——在传统减材加工的基体上，通过3D打印堆出复杂结构。比如刀口、滑块这些受力部位还是用锻打模具钢实打实铣出来，非关键结构用打印成型，既保证强度又省材料。

去年上海模具展，有家深圳企业现场演示“嫁接打印”：把淬过火的SKD61标准模芯放到设备里，直接在上面生长出螺旋水路和减重结构，精度控制±0.1mm。这套玩法，才算是把两种工艺的长处捏在了一起。我当场就拍了段视频发朋友圈，评论炸了——看来同行们苦“全打印模具不靠谱”久矣。

增材制造与CNC混合制造模具示意图

三、这几笔账得算明白

QA模式开启：

问：增材制造模具真能省成本吗？
答：看怎么算。单算材料成本，金属3D打印绝对贵。但算上整个生命周期——模具设计周期缩短30%，试模次数少一半，注塑生产率提升带来的节拍收益，大订单下来总体成本可能低20%以上。不过前提是模具结构必须做拓扑优化，否则只是把传统设计直接拿来打印，那纯属烧钱。

说个真实案例，宁波一家汽车饰件厂，给主机厂供仪表盘骨架，模具改随形冷却后，单件成型时间从55秒降到37秒，模具成本虽然多了15万，但按年产8万件算，一年省的电费和机台费就回本了。所以说，别总盯着模具报价单上那个数字，要拉上注塑车间主任一起算。

问：是不是所有模具都适合用增材制造？
答：绝对不是！形状简单、冷却要求不高的，传统加工又快又便宜，别跟风乱上。适合的往往是这些情况：① 深腔深孔多，冷却够不着；② 产品壁厚差异大，收缩变形难控；③ 需要一体化做热流道或气辅成型通道的。而且，像量特别小的试制模、或者几百件就换款的，也可以考虑用塑料3D打印做快速模具验证——只是寿命摆在那，别当成量产家伙使。

四、别被“无模化”忽悠，人还是核心

现在有些设备商销售张口闭口“颠覆传统制造”，这词我听得耳朵起茧。增材制造只是工具箱里多了一把好用的扳手，不是要砸了整个工具箱。尤其模具这行，经验值太重要了。一个干了20年的模具师傅，看一眼脱模斜度就知道合不合理，这本事机器学不来。

还有个现实问题：软件。拓扑优化做随形水道需要专门的仿真软件，很多厂买了设备，工程师却只会用SolidWorks画直孔，到头来打出的水路弯弯绕还不合理，阻力大、冷却不均。❗ 投资设备的钱，得拿一部分出来培训人、买好软件，不然设备只能继续吃灰。

五、2024年的一些新动向

五、2024年的一些新动向

最近半年，大型模具钢打印的稳定性提升了不少。某国产厂商搞出来的四激光并行扫描策略，打印效率比两年前翻倍，内部缺陷率也降下来了。还有个趋势是边打印边在线监控，每层铺粉后有高清相机检查，发现异常自动补焊——这功能对模具制造太实用了，毕竟谁都不想打完300小时后发现内部裂纹。

💡 我还注意到，靠近汽车主机厂的一些大型模具厂，开始自建增材制造车间，专门做随形冷却镶件，外发给同行用。成了个小的服务生态。这路子反而比每家都买设备更健康。

老李那台闲置机器，后来被我建议用来给老客户打异形水路镶件，收了点加工费，总算盘活了一点。他前阵子电话里说又接了一单高透明的车灯导光柱模具，非得靠随形冷却不可，这回机器可没闲着了。

所以啊，增材制造在模具行业不是什么一夜暴富的神话，而是一步步啃骨头的过程。跳过坑，骂过娘，才摸到点门道。
