去年冬天，一个做风电的朋友半夜打来电话——语气里的焦虑隔着听筒都能烫人。主轴断裂了。三个月，才运行了三个月。设计寿命二十年。检测报告出来，典型的疲劳失效。说实话，这事儿搁谁头上都得抓狂。但金属材料的疲劳，就是这么个折磨人的东西。你永远不知道那些微小的裂纹什么时候会变成一场灾难。

咱们今天不聊虚的。就谈谈这个让无数工程师夜不能寐的难题。💡

疲劳失效到底怎么回事？

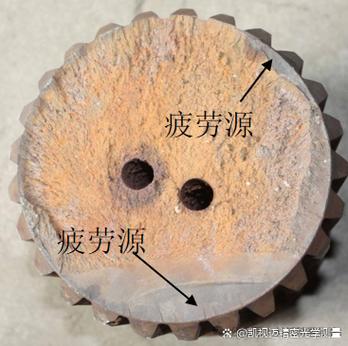

很多人以为金属是“结实”的代名词。但——在循环载荷下，金属会累。真的会累。就像反复弯一根回形针，弯着弯着突然断了。疲劳断口特别有意思，你去扫描电镜下一看，典型的“海滩纹”（beach marks）。那是裂纹一步步推进留下的痕迹。

金属疲劳断口海滩纹SEM图像

从微观上讲，这事儿得怪位错。位错运动受阻→应力集中→微裂纹萌生。尤其在夹杂物、第二相粒子附近，简直一打一个准。不过话说回来，纯净度高的材料也不一定抗疲劳。氢脆、腐蚀坑，都是帮凶。对吧？

我见过最坑的一次——某厂用了304不锈钢做振动筛网架，结果焊缝热影响区出问题。焊接残余拉应力加上交变载荷，不到一周就裂了。他们技术总工电话里跟我吐槽：“明明静强度验算都打了2.0安全系数！”可疲劳这事儿，和安全系数不是线性关系。这就是为什么搞疲劳设计必须看S-N曲线，不能光看抗拉强度。

工程实践里最头疼的几个点

❗ 先说表面粗糙度。很多人不当回事。车削、磨削留下的纹路，就是天生的应力集中源。像Ra 6.3和Ra 0.4的疲劳极限能差出20%~30%。尤其在钛合金和铝合金上，更要命。有一次处理一个航空结构件，就因为抛光工序漏了一道，疲劳测试直接不合格。教训惨痛。

再就是加载频率的影响。有人觉得疲劳试验机上频率调高点，早点跑完数据，殊不知高频带来的温升能改变损伤机制。对于聚合体、复合材料更明显，金属还好些，但也不是没有。做疲劳，就得老老实实模拟实际工况。取不得巧。

💡 真实案例：去年帮一个农机企业改进了犁铧。他们用65Mn弹簧钢，淬火回火到HRC45左右，还是老断。金相一看，碳化物偏析严重。调整了热处理工艺，加了深冷处理，疲劳寿命翻了四倍。成本几乎没增加。这就是懂材料和不懂的区别。

65Mn钢犁铧疲劳断裂现场照片

听到这儿你可能想问——

问：为什么有些零件设计时按无限寿命算，实际还是出问题？
答：因为“无限寿命”通常基于10⁷次循环的疲劳极限，但实际工况里有变幅载荷，有超载，有腐蚀环境。尤其缺口敏感的材料，比方说高强度螺栓，一个微小缺陷就能让疲劳强度暴跌。还有装配应力、热应力这些隐藏的预载荷……实验室里的光滑试样数据，不敢直接搬到零件上。所以现在航空、风电行业都在推损伤容限设计，承认裂纹存在，评估剩余寿命。

问：有没有快速判断疲劳断裂的方法？
答：肉眼能看个大概。疲劳源区通常平整光滑，扩展区有海滩纹，瞬断区粗糙。但最好还是做断口分析。如果看到放射棱线，能反推裂纹扩展方向，找起源位置。另外注意“鱼眼”特征——那是内部夹杂物引起的疲劳，在渗碳钢里常见。遇到这类问题，别犹豫，上SEM。一个能谱打下去，起源处是什么夹杂物，明明白白。

寿命预测的新玩法

寿命预测的新玩法

传统的就是名义应力法、局部应力应变法。后来有了断裂力学——Paris公式，用来预测裂纹扩展寿命。但这些年，数字孪生和机器学习搅进来了。采集实际载荷谱，结合有限元，实时更新损伤累积。有个搞工程机械的朋友，给挖掘机动臂装了应变片，数据喂给云端的降阶模型，预测剩余寿命的误差控制在15%以内。效果不错。

不过我也得泼点冷水。这些方法要求数据质量极高，模型训练得花大力气。而且金属材料的疲劳本质上是个随机过程，分散性永远存在。哪怕同一炉号材料，同一批次加工，疲劳寿命也能差出一个数量级。所以，别迷信算法，理解材料本身的变异才是根本。

说到这，突然想起上个月和一个老专家聊天，他干了一辈子疲劳，最后说：“金属很诚实，它把所有经历都记在了微观组织里。咱们要学的，就是读懂这种语言。”挺有感触。

总之，面对金属材料的疲劳，敬畏心比任何软件都重要。从选材、加工、装配到使用，每个环节都可能埋下隐患，也可能种下希望。这个领域没有银弹，只有更深入的理解和更严谨的实践。
