去年在宁德一家锂电厂蹲点，看着刚调试好的涂布机吐出第一米极片——厚度偏差直接干到±2μm，当场就想把设计部的家伙们拉过来跪搓衣板。但没办法，新能源这行当，锂电设备迭代快得离谱，今天你用的是第三代涂布，明天客户就说我要第五代了。

说实话，跟动力电池打了十年交道，最早那会儿一条线跑个5ppm就算高效，现在？没有20ppm你都不好意思跟人打招呼。

辊压机：不是力气大就行，得会“弹钢琴”

很多人觉得辊压嘛，不就是两个辊子把极片碾薄？大错特错。💡 真正的难点在于压实密度和延展的平衡。你想，正极材料NCA或者NCM，颗粒硬度高得像玻璃渣，辊面稍有磨耗，厚度一致性立马垮掉。

有次客户投诉，说辊压以后极片翘曲严重，卷绕时张力波动爆表。我们拆开一看，好家伙，辊芯冷却水道堵了一半，辊面温度差超过8℃——这还怎么玩？后来我们把热油循环改成了多点PID独立控温，每个辊面区域都加红外探头，才算压住场子。❗ 但成本呢？单台设备涨了20%，销售脸色那叫一个精彩。

锂电池极片辊压机现场调试

分切：你以为的快刀斩乱麻，其实是微米级走钢丝

分切：你以为的快刀斩乱麻，其实是微米级走钢丝

分切机这玩意儿，入门门槛低，做好要命。刀片寿命、咬合量、张力闭环，任何一个环节掉链子，毛刺就起来了。而毛刺是电池安全的头号杀手——刺穿隔膜直接短路，后果不用我多讲吧？

记得19年给海外客户供的一条线，要求毛刺小于7μm。我们调了整整三周，换了四个品牌的刀片，最后发现根本不是刀具的问题，而是放卷气胀轴的跳动超差了3个μ。对，就这么点，折腾到差点违约。现在我们都用自带在位动平衡检测的放卷系统，贵是真贵，但少掉一根头发值不值？值。

问：分切毛刺到底该控制在什么范围？ 答：看应用场景。消费电子类电芯，通常要求≤12μm；动力电池，尤其是高端三元，基本是≤10μm，部分苛刻客户要到7μm以下。但你要知道，现场实测和离线抽样永远有差异，所以最好在线视觉检测每米都查——这又是另一个烧钱点了。

涂布：有些秘密，设备商不告诉你

涂布被称为锂电池制造的“咽喉”，毫不为过。狭缝挤压式涂布现在主流，但问题是浆料稳定性。黏度波动、沉降、气泡，哪一个都能让面密度飘成心电图。有次涂布头堵塞，操作工拿竹签捅——我差点当场心梗。

现在行业在推双面同时涂布，效率翻倍，但干燥难度也翻倍。烘箱设计不好，溶剂残留高，后头化成阶段能听到电芯在冒泡。我们改成悬浮式烘箱，风嘴结构参考了造纸行业的气浮转向，这才把残留压到50ppm以下。💡 但说真的，很多厂只关心涂布速度，不管干燥负荷，最后极片烤裂了又来骂你。

问：现在新能源行业这么卷，中小设备商怎么活？ 答：差异化。要么死磕某个工艺段做到极致，比如专注做涂布模头、做高精度辊压，要么绑定细分市场，比如电动工具用圆柱电池、或者小批量固态电池设备。另一个出路是出海，欧洲正在建电池厂，但他们缺工艺熟手，你可以出整线+服务，不过售后成本要算清楚。

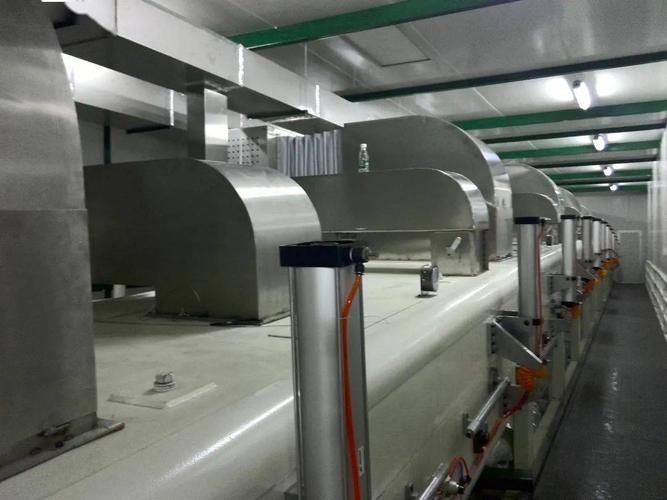

锂电池涂布机悬浮烘箱内部结构

储能：下一个十年的造富故事

储能：下一个十年的造富故事

说个暴论：储能系统的大规模制造，目前还在初级阶段。电芯规格五花八门，从280Ah到560Ah，甚至刀片电池直接上堆架，产线兼容性是个巨坑。有客户想用一条线既做方形铝壳又做圆柱，我说你疯了吧？最后折中，做了柔性化模组组装段，但核心工序依然得分开。

储能客户对成本的敏感度比车用电池高得多，所以设备厂商必须把极致降本刻在脑门上。我们最近在推激光切卷一体机，省掉模切工序，但激光工艺参数调试能把人熬到凌晨三点——切缝热影响区稍微控制不好，极片边缘晶体结构破坏，内阻就上天了。

不过话说回来，蓝海正在变成红海。现在连做面板设备的、做纺织机械的都涌入锂电赛道，图纸一抄，价格砍半，质量？嘿嘿。这个行业越往后，靠的不是低价，而是工艺数据库的积累和快速服务响应。谁能在48小时内赶到故障线体，谁就有饭吃。

有次半夜接到电话，赣州工厂涂布机死机，产线停摆。我们工程师开三个小时车过去，发现就是一颗限位开关被料浆糊住了。清理干净，机器转起来，损失已经是六位数。这种时候你就知道，卖设备不是一锤子买卖，是养儿子——得一直操心。

最后说句扎心的：新能源圈子看着热闹，真正赚到钱的，要么是头部设备商，要么是做差异化核心部件的。中小公司如果只跟在后面仿，等行情退潮，裸泳的比裤衩都多的场景还会重演。❗ 但机会也很大，毕竟全球双碳目标在那儿，设备需求年增30%以上，就看谁能把产品做到“用了就回不去”，而不是“便宜但总出幺蛾子”。

就这样吧，该去开评审会了。新研发的卷绕机张力控制算法又崩了——生活比算法虐多了。
