去年到一家晶圆厂参观，隔着玻璃看光刻机，就那么安安静静地运转，说实话，我后背有点发凉。几亿美金一台，光源打出来那种淡紫色的光——不是可见光，是13.5纳米的极紫外。全世界能批量造这玩意儿的，一只手数得过来。ASML一家占了80%以上的份额。咱们呢？不说也罢。

回来之后我一直在想一个问题：为啥光刻这么难？不是砸钱就能搞定的事儿。它像是整个半导体工业的缩影——把人类最极端的精密制造、光学、化学、材料、控制全拧在一起，还得能稳定跑起来。任何一个环节掉链子，整条线就瘫了。

极紫外光刻机EUV内部光学系统

EUV的魔幻现实主义

先说说光刻是啥。简单讲，就是在硅片上“画”电路。用光把设计好的图案投射到涂了光刻胶的晶圆上，再刻蚀出来。过去用的是深紫外（DUV），波长193纳米，加上浸没式技术，可以做到等效134纳米分辨率。这其实已经很逆天了——相当于站在月亮上，用一支激光笔在地上画个句号。

但到了7纳米以下，DUV就吃力了，得靠极紫外（EUV）。波长13.5纳米，比DUV短了14倍。难题在哪儿？这波长的光几乎被所有材料吸收，包括空气。所以整个光路必须抽成真空，反射镜得用钼硅多层膜镀层，面形精度达到原子级别——要是把镜面放大到德国那么大，表面起伏不能超过1毫米。德国蔡司花了十几年才搞定这些镜子。光源呢？用高功率激光轰击锡滴，产生等离子体，每秒5万次，才能发出足够强的EUV光。那一瞬间的温度比太阳表面还高。说实话，我第一次读到这的时候，觉得这根本不是人类能做出来的东西。

那成本呢？一台EUV光刻机的价格奔着2亿美元去了，ASML全年产能也就50台左右。台积电、三星、英特尔抢破头。我们中国呢？受限于瓦森纳协定，买不到最新款，自己造又卡在一堆基础部件上。光源、镜头、真空系统、精密运动台……每一个都是硬骨头。好消息是，上海微电子已经搞出了90纳米的国产光刻机，28纳米的也接近量产——虽然和EUV差着代，但这玩意儿急不来，对吧？

先进封装：另一条路？

既然光刻这么难，有没有可能绕开？这几年行业内热炒的Chiplet，其实就是一种思路。把一个大芯片拆成几个小芯片（芯粒），用先进封装技术拼在一起，通过高速互联实现同样功能。比如用7纳米光刻做一个核心计算单元，搭上28纳米的I/O单元，整体性能不打折，成本却降下来了。AMD的Zen架构就是这么玩的，效果拔群。

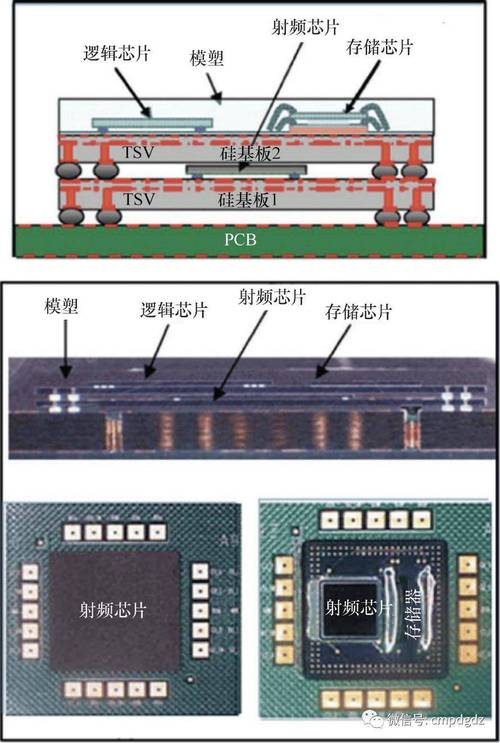

Chiplet先进封装2.5D硅中介层示意图

但说实话，这也不是万能药。先进封装本身需要极高的精度，像台积电的CoWoS封装，把芯片并排嵌在中介层上，微凸块间距只有几十微米，对位稍微偏一点就报废。更关键的是，Chiplet设计需要一套全新的EDA工具和生态，目前仍是国外三巨头独家提供。国内搞封装的厂多，但先进封装的份额还很小。不过有一个利好——封装设备不像光刻机那么受限，国产设备有机会渗透。我认识的几个创业团队都在死磕这个方向，成败还不好说，但至少不再是完全被动挨打的局面。

材料、工具与人的困局

很多人以为半导体就只是光刻机，错了。光刻胶、电子特气、大硅片、CMP抛光垫……这些材料的国产化率低得可怜。就拿光刻胶来说，日本JSR和信越化学占了高端市场九成，我们主要在中低端拼杀。去年日本对韩国限制光刻胶出口，三星差点停摆，韩国人自己立马投了几十亿美元搞研发。这事儿给了我们很大的刺激——真正卡脖子的，往往不是整机，而是这些不起眼的小东西。

EDA软件也一样。没有好的设计工具，再高端的光刻机也是废铁。Cadence、Synopsys、Mentor Graphics（现在叫Siemens EDA）垄断了全球95%以上的市场。国内华大九天这些年进步很快，但全流程覆盖还有差距。我试用过他们的模拟IC设计工具，界面像回到了XP时代，但功能尚可。怎么说呢？有总比没有强，而且迭代速度肉眼可见地快。

最让我心里不是滋味的，是人才。半导体行业的经验积累极慢，一个懂光刻工艺的工程师没十年培养不出来。现在各大高校微电子专业扩招，但真正能上手干活的少。厂里老师傅好多跳槽去了互联网，工资差几倍。去年听说一家晶圆厂为了留人，开出股票期权加签字费，才勉强稳住几个核心。这事听着心酸，也现实。

读者最关心的两个问题

问：为什么EUV光刻机这么难造？

答：讲真，EUV不是单一技术的难题，是一整个技术树的顶点。你需要一个能稳定输出250瓦EUV光的光源，全世界只有ASML的子公司Cymer能做；你需要原子级抛光的反射镜，全世界只有蔡司能批量供货；你需要每秒几万次轰击锡滴的精密控制，稍有偏差，光源功率就掉一半。就算把所有零件买齐，也未必能集成出一台能用的机器——ASML花了20年才做到。我们缺的不是某一个零件，是整个供应链和工艺经验的代差。现在正处于奋力追赶的阶段，说实话，十年内追平不现实，但五年内搞定28纳米全自主线，我觉得有戏。

问：先进封装真的能绕开光刻限制吗？

答：能部分缓解，但不能完全绕开。Chiplet方案可以把对先进制程的需求打散，比如用一颗5纳米的核心die搭配几颗成熟制程的辅助die，降低了单片光刻的难度和成本。但核心计算单元仍然需要最尖端的工艺，而且封装本身的复杂度飙升了。另外，芯片间的互联带宽和功耗是瓶颈，目前还没有完美的解决方案。不过，这确实给国产替代提供了一个弯道超车的可能性——我们在封装基板、凸块、异构集成上加大投入，有望在不远的将来建立起优势。

最后说点个人的感受。这几年看半导体行业，情绪像坐过山车。一会儿因为某款国产设备突破而激动，一会儿又因为美国新一轮制裁而心凉。但冷静下来想，这个行业本就不是短跑，是马拉松。我们现在需要的是十几二十年如一日的投入，不是一两个奇迹。毕竟，光刻机上那个锡滴轰击的瞬间，温度高达数十万度——那大概也是我们心中憋着的那团火。
